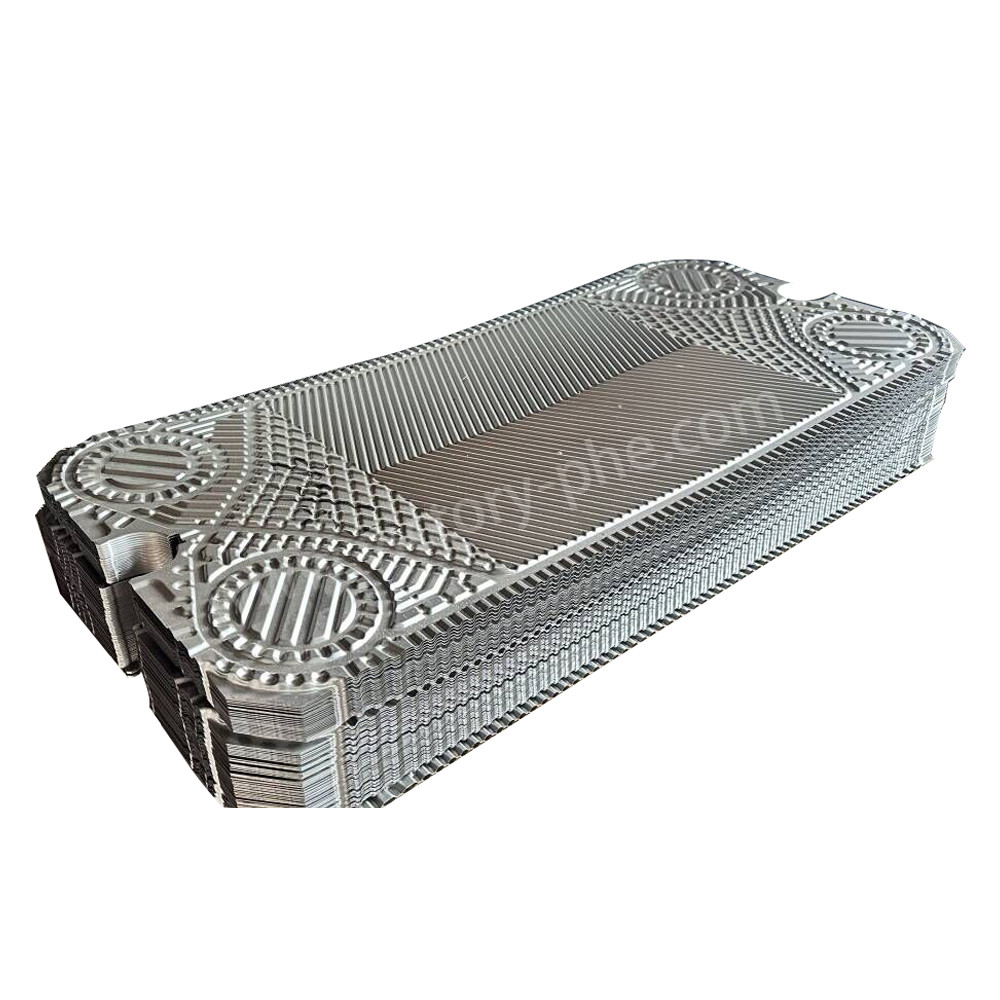

صفيحة تيتانيوم سونديكس لتبادل الحرارة

وصف المنتج

الصفائح المتبادلة للحرارة للصناعة الكيميائية الصفائح

سوندكس لوحات المبادل الحراري

1. لوحة المبادلة الحرارية هي واحدة من المكونات الأساسية للمبادلة الحرارية.سهولة التنظيف والصيانةو مقاومة قوية للتآكل
2. تم تصميم لوحات تبادل الحرارة Sondex لتحقيق أقصى قدر من الموصلات الحرارية. عادة ما تكون مصنوعة من مواد ذات موصلات حرارية عالية لضمان نقل الحرارة بكفاءة.

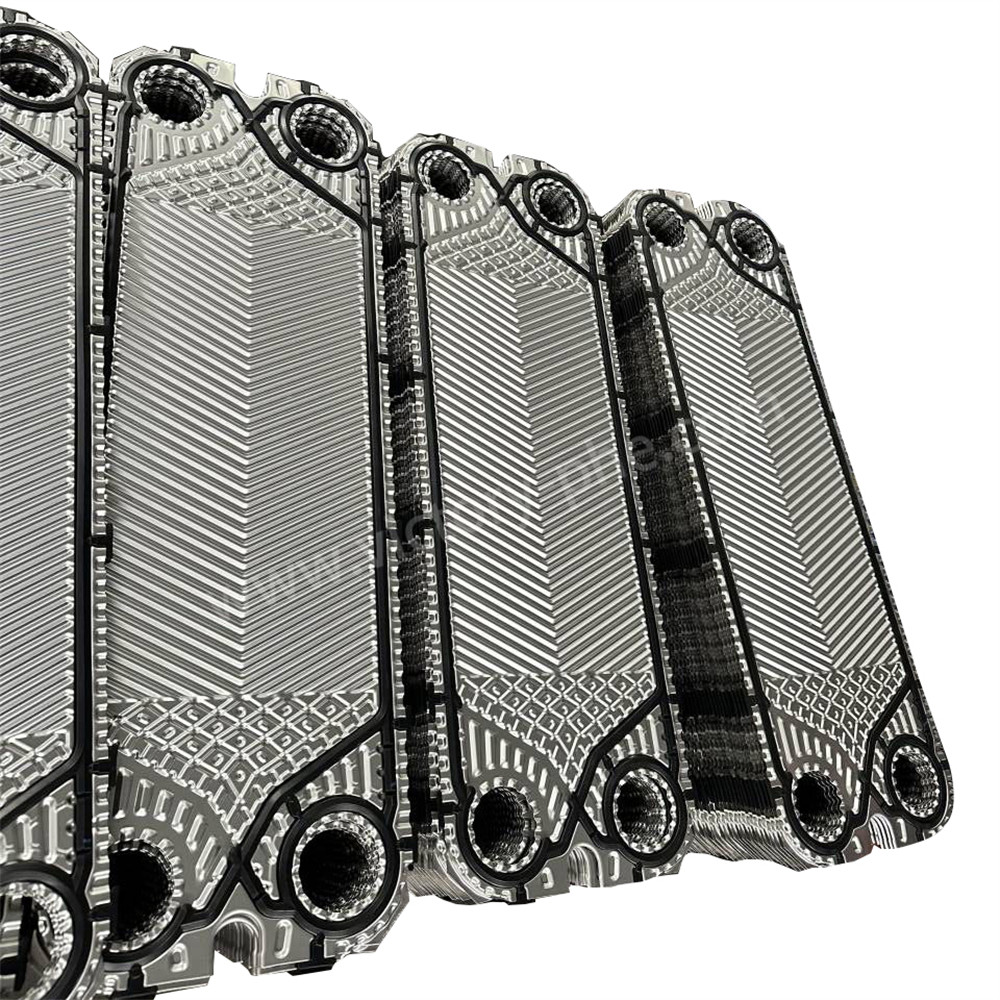

3. تتميز العديد من ألواح تبادل الحرارة Sondex بتصميم مغلف ، مما يوفر ختمًا ضيقًا بين الألواح لمنع خلط تدفقات السائل اثنين وضمان تبادل حرارة فعال.

لوحة مبادل الحرارة اختر:

• اختيار أنواع الألواح وأنماط التجول للمبادلات الحراريةلوحةيجب أن تستند إلى ظروف ومتطلبات نقل الحرارة المحددة. في الحالات التي يكون فيها معدل تدفق كبير وانخفاض ضغط صغيريجب اختيار لوحات ذات مقاومة منخفضةيجب تحديد اختيار مبادلات الحرارة الصفيحة القابلة للإزالة أو المقاومة بناءً على ظروف الضغط ودرجة الحرارة في وسيلة نقل الحرارة.
• بالنسبة للمعدات ذات مساحة نقل الحرارة الكبيرة ، لا ينصح باختيار لوحات ذات مساحات لوحات فردية صغيرة للغاية.هذا لأن وجود العديد من الألواح قد يؤدي إلى انخفاض سرعة التدفق بين الألواح، مما يؤدي إلى انخفاض في معامل نقل الحرارة العام.

ترتيب التدفق وقنوات التدفق اختر:

• ترتيب التدفق يشير إلى مجموعة من قنوات التدفق الموازية في مبادل الحرارة حيث يتدفق سائل واحد في نفس الاتجاه. من ناحية أخرى،تشير قنوات التدفق إلى الممرات التي تشكلها أزواج من الألواح المجاورة داخل مبادل حرارة الألواح والتي يتدفق من خلالها السائلبشكل عام ، يتم توصيل العديد من قنوات التدفق بالتوازي أو بسلسلة لتشكيل مجموعات مختلفة من ممرات السوائل الباردة والساخنة.

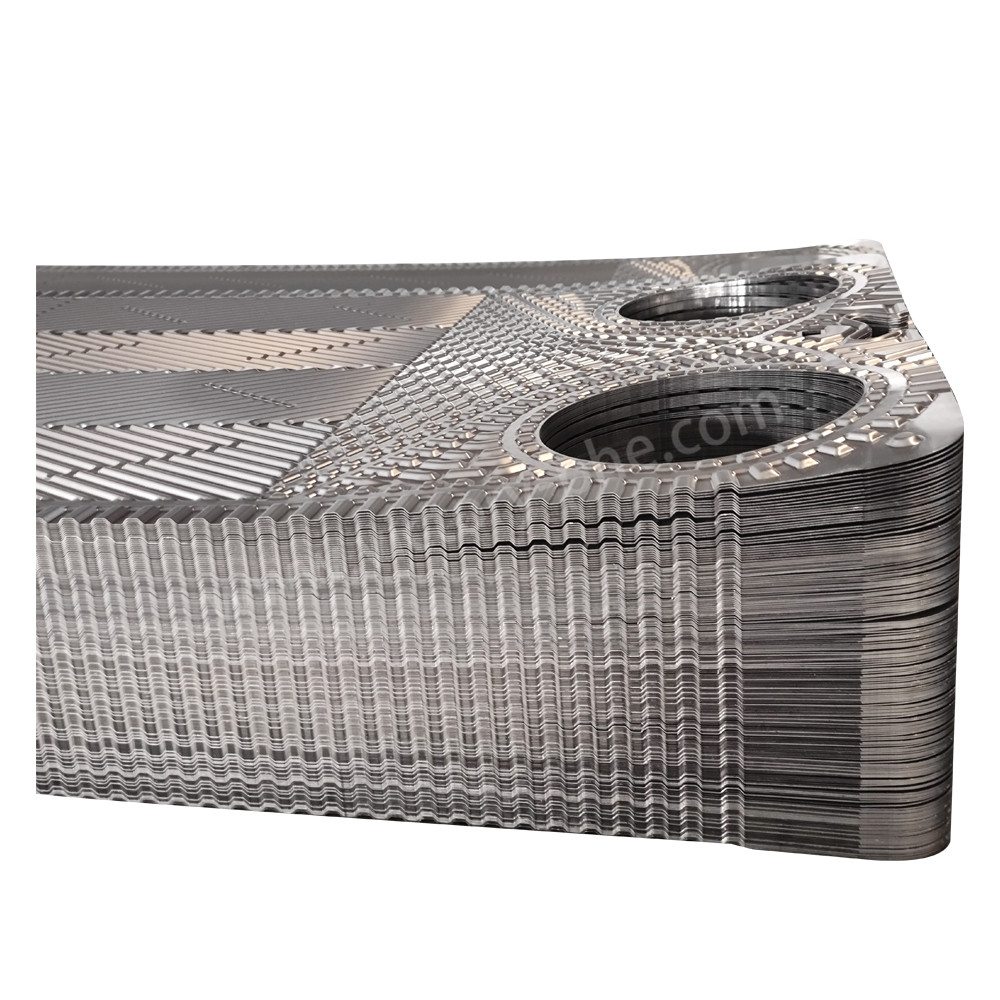

• لضمان تدفق السائل بين حزم الألواح وفقًا لمتطلبات محددة ، يتم اختراق الزوايا الأربعة للألواح ويتم تطبيق الصمامات وفقًا للمواصفات.يتم ترتيب الصفائح في نمط منتظم لتشكيل قنوات التدفقيجب تحديد شكل ترتيب التدفق على أساس حسابات نقل الحرارة ومقاومة السائل ، مع تلبية متطلبات العملية.عندما تكون معامل نقل الحرارة عن طريق الحمل على جانبي سطح نقل الحرارة متساوية أو قريبة، يمكن زيادة معامل نقل الحرارة إلى أقصى حد. لذلك لتحقيق أفضل أداء نقل الحرارة،من المرغوب فيه أن تكون معامل نقل الحرارة عن طريق الحمل في قنوات تدفق المياه الباردة والحارة متساوية أو قريبة من بعضها البعض.
