المبادل الحراري للصفائح المموجة من الفالافال

وصف المنتج

استرداد الحرارة التبريد الصفيحة المبادلة الحرارية الفالافال مع SS316 SS304 مواد التيتانيوم

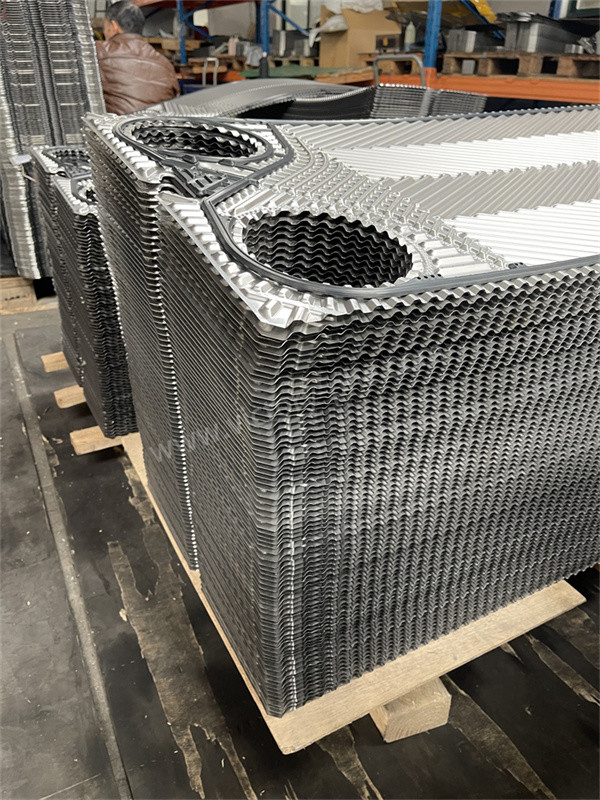

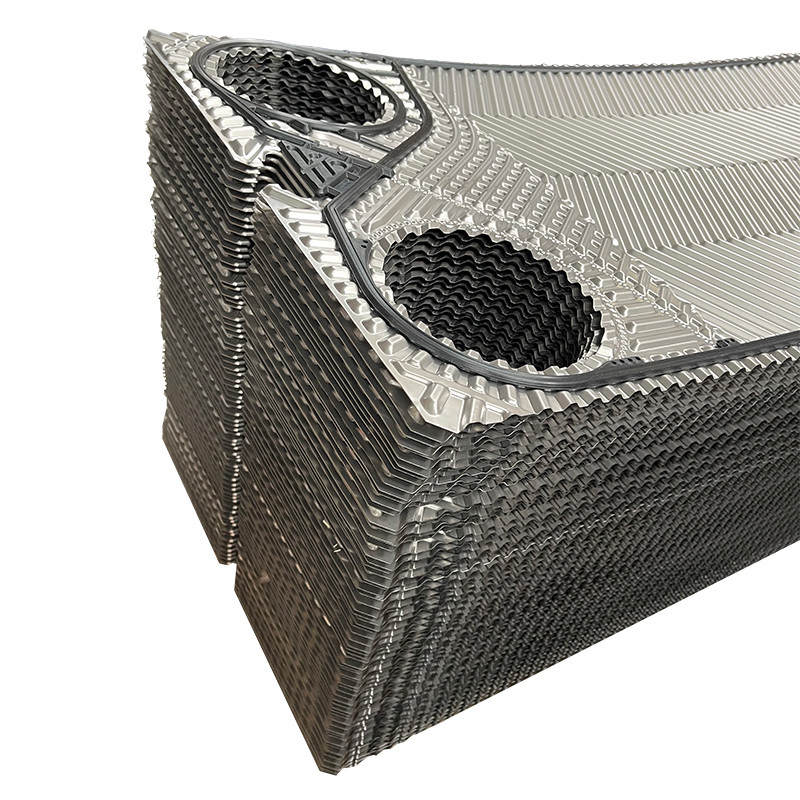

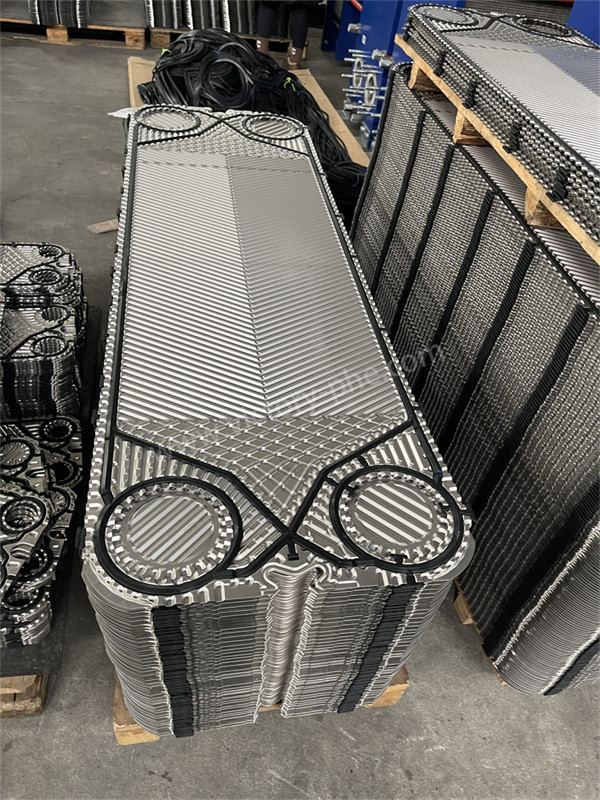

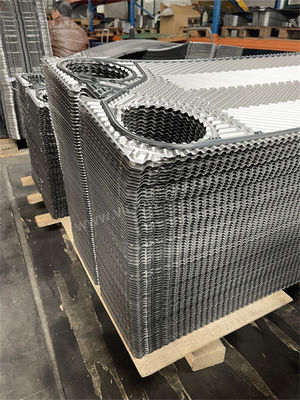

لوحات المبادل الحراري

1. لوحات المبادل الحراري هي المكونات الرئيسية لمبادلات الحرارة الصفيحة. يعتبر تصميمها بشكل رئيسي عاملين: 1 يسبب اضطرابات قوية في السائل عند سرعة منخفضة لتعزيز نقل الحرارة؛2 تحسين صلابة اللوحة لتحمل ضغط أعلى.
2. الشكل المموج من لوحة نقل الحرارة له تأثير كبير على كفاءة نقل الحرارة ومقاومة التدفق.الألواح المموجة ذات العظام الرمادية والألواح المموجة المستقيمة الأفقية هي الأكثر استخداماً.
3. شكل القسم العرضي للصفيحة المموجة من عظام الرنجة عادة ما يكون مثلثاً ، والزاوية بين عظام الرنجة عادة ما تكون.يتدفق السائل من فتحة زاوية في نهاية واحدة من اللوحة ويمكن أن تتدفق من فتحة زاوية على نفس الجانب في الطرف الآخر، والتي تسمى "التدفق أحادي الجانب"، أو أنها يمكن أن تتدفق من الثقب الزاوي على الجانب الآخر من الطرف الآخر، والتي تسمى "التدفق الشعري".
4. الصفيحة المموجة من عظام الرنجة ليس فقط لديها صلابة جيدة ، ولكن لديها أيضًا أداء نقل حرارة أفضل.نسبة نقل الحرارة من الصفيحة المموجة المعدلة محليًا المزدوجة، وتحسن انخفاض الضغط أيضا. ومع ذلك، فإن مقاومة تدفق الألواح المموجة من هيرنجبون كبيرة وليست مناسبة للسوائل التي تحتوي على جسيمات أو ألياف.
5. الصفيحة المموجة الأفقية المستقيمة هي صفيحة المموجة الأفقية المستقيمة ذات شكل قطع ثلاثي متساوي. خصائص نقل الحرارة وميكانيكا السوائل جيدة ،ويمكن الوصول إلى معامل نقل الحرارة بين الماء والماءتشمل الأشكال الأخرى للقطع العرضي الموجات الثلاثية الملتوية (شركة APV البريطانية) والموجات المتدرجة (ألواح النوع NPH المصنعة من قبل صناعة التقطير اليابانية) ،جميعها تقع في هذه الفئة.

المنتجات مناسبة بشكل رئيسي لـ / ACCESSEN / GEA (Kelvion) / APV / Sondex / Tranter / Hisaka / API / Funke / Vicarb / Mueller / SWEP / Fischer / AGC / Thermalwave / ITT / LHE / DHP ، الخ

التطبيقات

تكوين سمك الصفيحة للمبادل الحراري

• AISI 304 عادة 0.4 أو 0.5 مم سمك
• AISI 316 هو دائما 0.5 و 0.6 ملم
• 254 SMO (سبيكة عالية) عادة 0.6 ملم
• لوحات التيتانيوم دائما 0.5 و 0.6 ملم
• بعضها له ألواح سميكة (لتطبيقات الضغط العالي)
• بعض PHEs لديها 0.4 ملم (عملية الضغط المنخفض)
• سبيكة هاستيلو C-276 (سبيكة النيكل) عادة 0.6 ملم

عملية الإنتاج:

• تحضير المواد الخام: يتم اختيار ألواح الفولاذ المقاوم للصدأ عالية الجودة كمواد خام بسبب مقاومة التآكل الممتازة والقدرة على توصيل الحرارة.يتم تحديد سمك الصفيحة على أساس مواصفات المنتج ومتطلبات التصميم.
• قطع وتسوية: يتم قطع ألواح الفولاذ المقاوم للصدأ بدقة باستخدام أدوات الآلة لتلبية متطلبات التصميم. بعد القطع ، يتم إجراء معالجة التسوية لضمان سطح ناعم ومتساو.
• طابع: تخضع الألواح المسطحة للطبع باستخدام مطبعة هيدروليكية لإنشاء أنماط محددة من عظام الرنجة.يتم الحفاظ على التحكم الدقيق خلال عملية الطابع لمنع تشوه اللوحة أو التلف.
• معالجة السطح: تخضع الألواح لمعالجة سطحية مثل التلميع أو الرملية أو الطلاء لتعزيز مقاومة التآكل وأداء نقل الحرارة.اختيار طريقة المعالجة يعتمد على الاحتياجات الخاصة.
• التجميع والتفتيش: يتم تجميع الألواح وفقًا لمتطلبات التصميم ، مما يشكل مبادلة حرارة لوحة قابلة للفصل مع أغلفة غسيل المطاط أو مبادلة حرارة لوحة مصفحة بالكامل من خلال لحام قوس الأرجون.يتم ضمان الوصول الضيق وعدم وجود ثغرات أثناء التجميعيتم إجراء اختبار ضغط أداء صارم بعد التجميع، ويتم إصدار تقرير المصنع للتحقق من الامتثال لمعايير الجودة.
•
