الصفيحة الشفرون المخصصة مبادلة الحرارة الصفيحة المكونات الأساسية

وصف المنتج

صفيحة APV SPX المبادل الحراري لمجموعة واسعة من نماذج وعلامات تجارية المبادل الحراري

APV/SPXلوحات المبادل الحراري

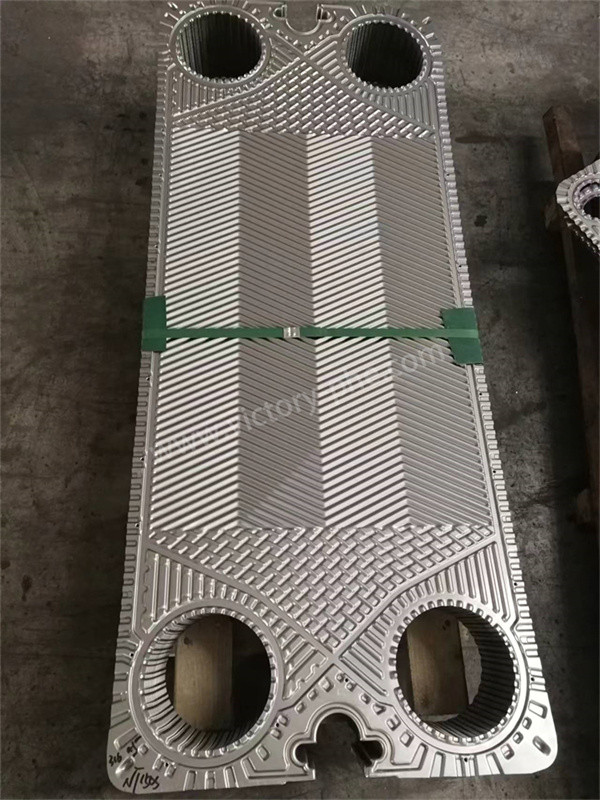

1. لوحات المبادلة الحرارية هي مكونات أساسية تستخدم في المبادلات الحرارية لنقل الحرارة بين سوائل. مصنوعة من مواد مثل الفولاذ المقاوم للصدأ، التيتانيوم، أو سبائك النيكل،هذه الألواح توفر موصلات حرارية عالية ومقاومة للتآكلتصميمات خاصة على الصفائح تعزز الاضطرابات وتعزز كفاءة نقل الحرارة. يتم تجميع الصفائح في كومة، وتشكيل قنوات للسيالات الساخنة والباردة لتدفق من خلال،تمكين تبادل حرارة فعالتلعب لوحات المبادل الحراري دوراً حاسماً في مختلف الصناعات، وتحسين نقل الحرارة في أنظمة HVAC، ومعالجة الكيماويات، وتوليد الطاقة، وتطبيقات التبريد.

2. المنتجات مناسبة بشكل رئيسي لـ / ACCESSEN / GEA (Kelvion) / APV / Sondex / Tranter / Hisaka / API / Funke / Vicarb / Mueller / SWEP / Fischer / AGC / Thermalwave / ITT / LHE / DHP ، الخ

التطبيقات

عملية الإنتاج:

• تحضير المواد الخام: يتم اختيار ألواح الفولاذ المقاوم للصدأ عالية الجودة كمواد خام بسبب مقاومة التآكل الممتازة والقدرة على توصيل الحرارة.يتم تحديد سمك الصفيحة على أساس مواصفات المنتج ومتطلبات التصميم.
• قطع وتسوية: يتم قطع ألواح الفولاذ المقاوم للصدأ بدقة باستخدام أدوات الآلة لتلبية متطلبات التصميم. بعد القطع ، يتم إجراء معالجة التسوية لضمان سطح ناعم ومتساو.
• طابع: تخضع الألواح المسطحة للطبع باستخدام مطبعة هيدروليكية لإنشاء أنماط محددة من عظام الرنجة.يتم الحفاظ على التحكم الدقيق خلال عملية الطابع لمنع تشوه اللوحة أو التلف.
• معالجة السطح: تخضع الألواح لمعالجة سطحية مثل التلميع أو الرملية أو الطلاء لتعزيز مقاومة التآكل وأداء نقل الحرارة.اختيار طريقة المعالجة يعتمد على الاحتياجات الخاصة.
• التجميع والتفتيش: يتم تجميع الألواح وفقًا لمتطلبات التصميم ، مما يشكل مبادلة حرارة لوحة قابلة للفصل مع أغلفة غسيل المطاط أو مبادلة حرارة لوحة مصفحة بالكامل من خلال لحام قوس الأرجون.يتم ضمان الوصول الضيق وعدم وجود ثغرات أثناء التجميعيتم إجراء اختبار ضغط أداء صارم بعد التجميع ويتم إصدار تقرير مصنع للتحقق من الامتثال لمعايير الجودة

مبدأ العمل:

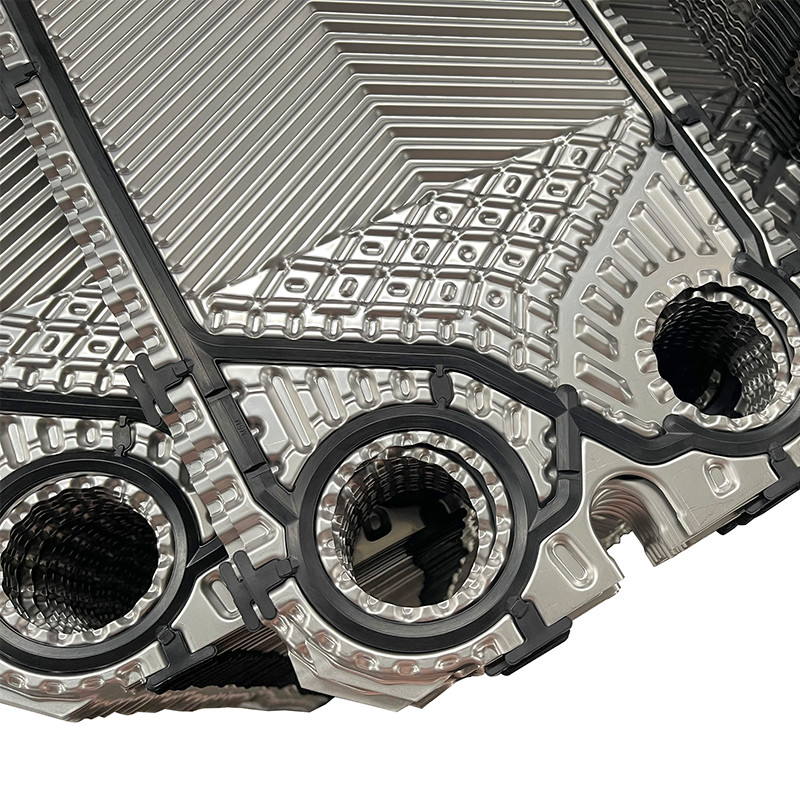

المبادل الحراري للصفائح يتضمن تراكم صفائح معدنية ذات شكل موجّف معين لإنشاء نوع جديد من المبادل الحراري عالي الكفاءة.هيكل المبادل الحراري لوحة يشمل غشاشات، لوحات التشغيل (لوحة نهاية متحركة ، لوحة نهاية ثابتة) ، وإطار (أعمدة توجيه أعلى وأسفل ، عمود دعم أمامي). يتم إغلاق الألواح وتوجيهها بواسطة غشاشات الختم ،إنشاء قنوات منفصلة للسوائل الباردة والساخنةالسوائل الباردة والساخنة تتدفق من خلال قنواتها الخاصة وتبادل الحرارة مع الصفائح المجاورة لتحقيق درجة الحرارة المطلوبة.

كل صفيحة لها فتحات في زواياها الأربعة، وعندما تجمع في حزمة من الصفائح، فإنها تشكل قنوات توزيع وجمع للسوائل.بعد تبادل الحرارة بين السوائل الباردة والساخنة، يعودون إلى قنوات التجميع الخاصة بهم ويتداولون لإعادة الاستخدام.
