أجزاء و وظائف محول الحرارة من الفولاذ المقاوم للصدأ

وصف المنتج

الصلب المقاوم للصدأ والتيتانيوم APV SPX صفيحة مبادل الحرارة للقيادة الحرارية العالية

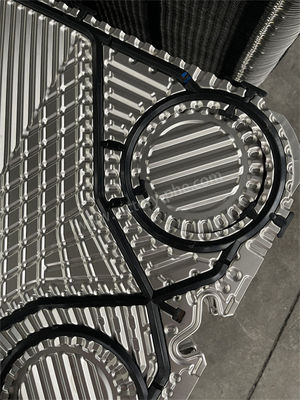

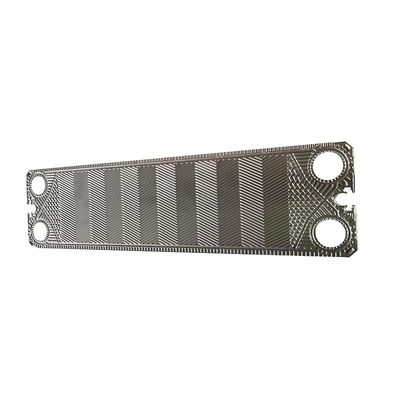

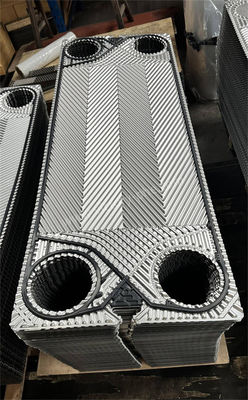

APV/SPXلوحات المبادل الحراري

1. وتشمل مواد صفيحات المبادلات الحرارية الفولاذ الكربوني والفولاذ المقاوم للصدأ والألومنيوم وأسماكه اللاصقة والنحاس والمونيل والنيكل والألومنيوم والتيتانيوم وما إلى ذلك. في الوقت الحاضر ، الفولاذ المقاوم للصدأ هو الأكثر استخدامًا.بسبب مقاومة التآكل الجيدة للتيتانيوم، وخاصة في الوسائط التي تحتوي على الكلور ، على الرغم من أن التيتانيوم مكلف للغاية ، لا يزال مبادلات حرارة صفائح التيتانيوم تستخدم على نطاق واسع في الحالات ذات التآكل الشديد.سمك الصفيحة رقيق جداً، 0.5 ~ 1.5 ملم، عادة حوالي 1 ملم. المفتاح لتصنيع المبادلات الحرارية لوحة هو تشكيل الألواح، والتي هي حاليا تقريبا جميع الألواح المسطحة.

2. المنتجات مناسبة بشكل رئيسي لـ / ACCESSEN / GEA (Kelvion) / APV / Sondex / Tranter / Hisaka / API / Funke / Vicarb / Mueller / SWEP / Fischer / AGC / Thermalwave / ITT / LHE / DHP ، الخ

التطبيقات

عملية الإنتاج:

• تحضير المواد الخام: يتم اختيار ألواح الفولاذ المقاوم للصدأ عالية الجودة كمواد خام بسبب مقاومة التآكل الممتازة والقدرة على توصيل الحرارة.يتم تحديد سمك الصفيحة على أساس مواصفات المنتج ومتطلبات التصميم.
• قطع وتسوية: يتم قطع ألواح الفولاذ المقاوم للصدأ بدقة باستخدام أدوات الآلة لتلبية متطلبات التصميم. بعد القطع ، يتم إجراء معالجة التسوية لضمان سطح ناعم ومتساو.
• طابع: تخضع الألواح المسطحة للطبع باستخدام مطبعة هيدروليكية لإنشاء أنماط محددة من عظام الرنجة.يتم الحفاظ على التحكم الدقيق خلال عملية الطابع لمنع تشوه اللوحة أو التلف.
• معالجة السطح: تخضع الألواح لمعالجة سطحية مثل التلميع أو الرملية أو الطلاء لتعزيز مقاومة التآكل وأداء نقل الحرارة.اختيار طريقة المعالجة يعتمد على الاحتياجات الخاصة.
• التجميع والتفتيش: يتم تجميع الألواح وفقًا لمتطلبات التصميم ، مما يشكل مبادلة حرارة لوحة قابلة للفصل مع أغلفة غسيل المطاط أو مبادلة حرارة لوحة مصفحة بالكامل من خلال لحام قوس الأرجون.يتم ضمان الوصول الضيق وعدم وجود ثغرات أثناء التجميعيتم إجراء اختبار ضغط أداء صارم بعد التجميع ويتم إصدار تقرير مصنع للتحقق من الامتثال لمعايير الجودة

مبدأ العمل:

• المبادل الحراري للصفائح يتضمن تراكم صفائح معدنية ذات شكل موجّف معين لإنشاء نوع جديد من المبادل الحراري عالي الكفاءة.هيكل المبادل الحراري لوحة يشمل غشاشات، لوحات التشغيل (لوحة نهاية متحركة ، لوحة نهاية ثابتة) ، وإطار (أعمدة توجيه أعلى وأسفل ، عمود دعم أمامي). يتم إغلاق الألواح وتوجيهها بواسطة غشاشات الختم ،إنشاء قنوات منفصلة للسوائل الباردة والساخنةالسوائل الباردة والساخنة تتدفق من خلال قنواتها الخاصة وتبادل الحرارة مع الصفائح المجاورة لتحقيق درجة الحرارة المطلوبة.
• كل صفيحة لها فتحات في زواياها الأربعة، وعندما تجمع في حزمة من الصفائح، فإنها تشكل قنوات توزيع وجمع للسوائل.بعد تبادل الحرارة بين السوائل الباردة والساخنة، يعودون إلى قنوات التجميع الخاصة بهم ويتداولون لإعادة الاستخدام.
