قطع مبادلة الحرارة الصفيحة الترانتر الموليبدينوم التيتانيوم Hastelloy

وصف المنتج

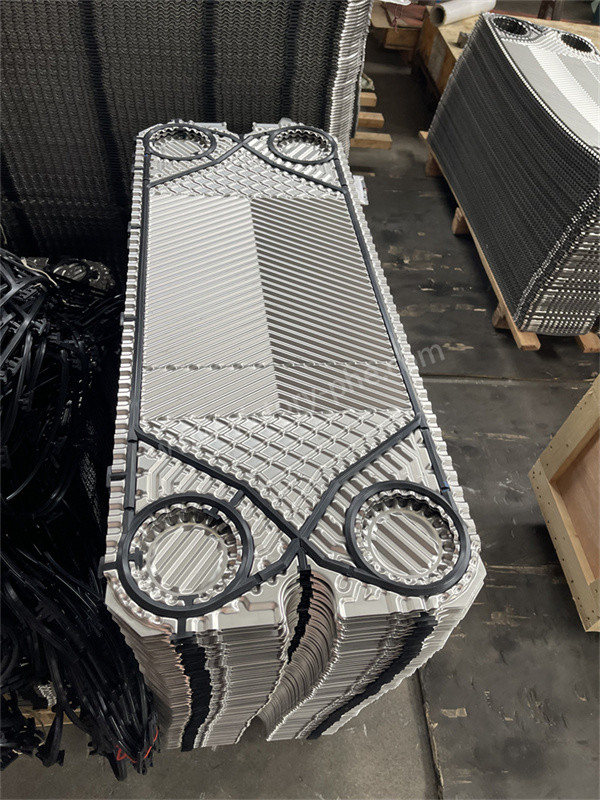

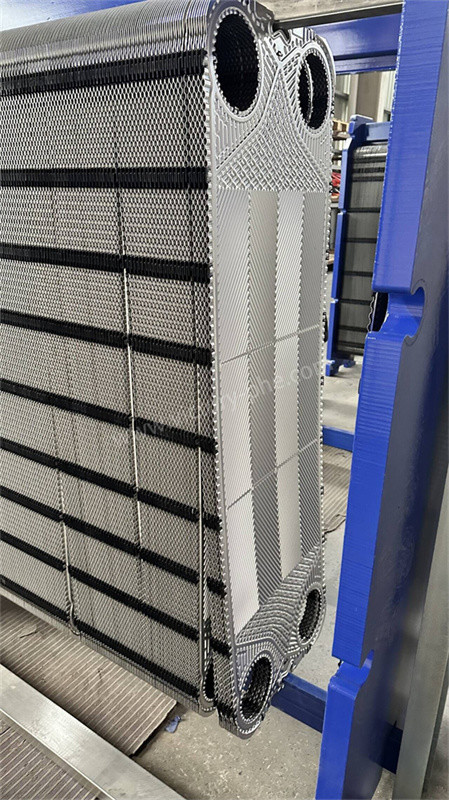

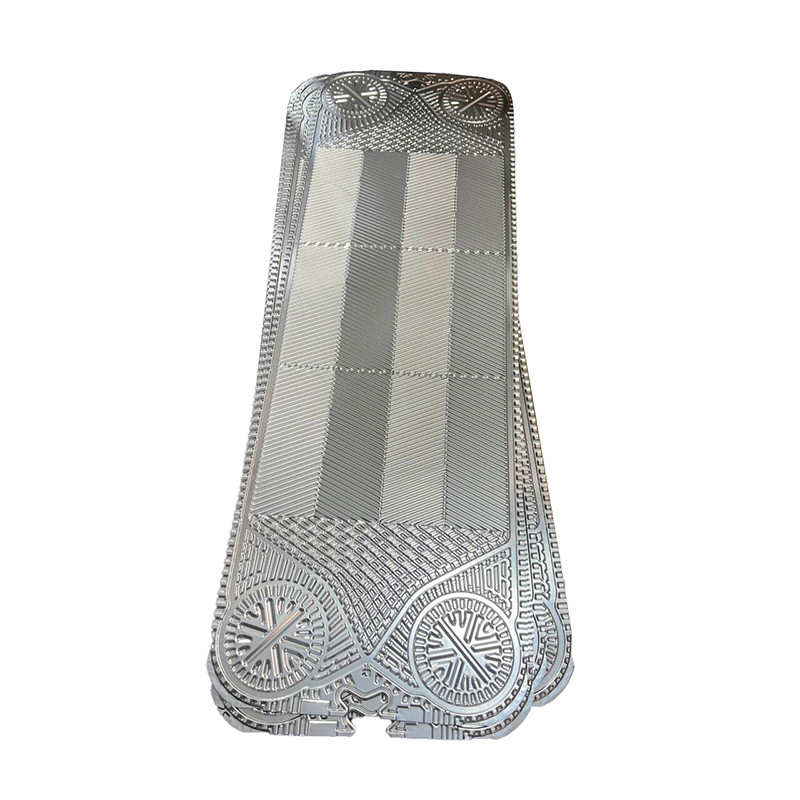

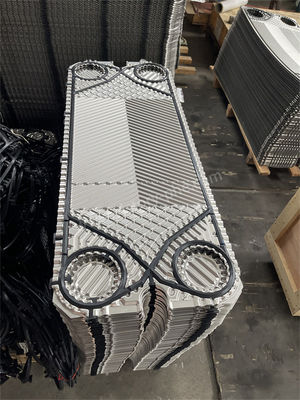

صفيحة مبادل الحرارة ترانتر GC26 GX100 مصنوعة من الفولاذ المقاوم للصدأ التيتانيوم Hastelloy النيكل الموليبدينوم

سوندكس لوحات المبادل الحراري

1. لوحات المبادل الحراري مصممة خصيصًا لعزل السوائل وتسهيل تبادل الحرارة في مبادلات الحرارة الصفيحة. هناك ثلاثة أنواع رئيسية من لوحات المبادل الحراري:لوحات الموجة من عظام الرنجة، الألواح المموجة السطحية الأفقية، والألواح المطلية.
2. يتكون مبادل الحرارة الصفيحة المختومة من العديد من الألواح الرقيقة المموجة المختومة ، والتي يتم تجميعها على فترات محددة وإغلاقها بالصفائح.يتم ضغط الألواح والمسامير معا باستخدام إطار ومسامير تشديدتشكل فتحات الزوايا الأربعة للصفائح والضمادات قنوات توزيع السوائل وجمعها. هذا التصميم يفصل بشكل فعال السوائل الساخنة والباردة ،مما يسمح لهم بالتدفق في القنوات ذات الصلة على جانبي كل صفيحة و يخضعون لتبادل الحرارة.

مبدأ العمل:

• المبادل الحراري للصفائح هو نوع جديد من المبادلات الحرارية عالية الكفاءة المصنوعة من لوحات معدنية مكدسة ذات شكل موجف معين. يتضمن الهيكل الصمامات ،لوحات الضغط (لوحات نهاية متحركة)، لوحات نهاية ثابتة) والإطارات (علي وأسفل قضبان التوجيه) ، الدعم الأمامي) ، يتم إغلاق الألواح وتوجيهها عن طريق غشاشات الختم لفصل قنوات السائل البارد / الساخن.تدفق وسط تبادل الحرارة البارد / الساخن من خلال القنوات ذات الصلة وتبادل الحرارة مع لوحات منفصلة. التبادل لتحقيق درجة حرارة المستخدم المطلوبة.
• هناك فتحات في الزوايا الأربعة لكل لوحة. بعد أن يتم تجميعها في حزمة لوحة ، يتم تشكيل أنبوب توزيع وأنبوب جمع للسائل.بعد تبادل الحرارة للوسط البارد / الساخن، يتم إرجاع الحرارة من أنابيب التجميع المعنية لإعادة التدوير.

اختيار مواد الصفائح لمبادلات الحرارة الصفائح:

1. مياه الصنبور:من أجل تطبيقات المياه النقية، يتم اختيار الفولاذ المقاوم للصدأ 304 بشكل شائع. ومع ذلك، بالنسبة لمياه الآبار، ومياه الأنهار، والمياه الدائرة المغلقة، وغيرها من الوسائط المعقدة،الفولاذ المقاوم للصدأ 316 هو المفضل بسبب مقاومة التآكل المتفوقة مقارنة مع 304في حالة مياه البحر، التيتانيوم النقي (GR1) هو الخيار المفضل بسبب التركيز العالي لأيونات الكلوريد.يمكن استخدام الفولاذ الخارق الفولاذ المقاوم للصدأ 254SMO في البيئات التي تحتوي على إيونات الكلوريد أعلى من 316.
2. حمض:للحصول على حمض الكبريتيك المخفف بتركيز أقل من 10٪ ودرجة حرارة أقل من 50 درجة مئوية ، يمكن استخدام الفولاذ المقاوم للصدأ 316. ومع ذلك ، إذا كانت التركيز أعلى ، فإن مواد مثل الفولاذ المقاوم للصدأ 904L ،254SMO، أو سبيكة Hastelloy C276. ينطبق نفس المبدأ على حمض الفوسفوريك وحمض الهيدروكلوريك.
3. البخارفي المناطق الجنوبية، يتم اختيار الفولاذ المقاوم للصدأ 316L لأن درجات حرارة البخار عادة ما تكون فوق 120 درجة مئوية.النظر في عوامل التكلفةقد يختار بعض العملاء الفولاذ المقاوم للصدأ 304تجدر الإشارة إلى أن الاستخدام الطويل للصلب المقاوم للصدأ 304 في تطبيقات البخار عالية درجة الحرارة قد يؤدي إلى تشوه مبادل الحرارة الصفيحة.
4. زيت:للمعدات العامة لتطبيقات زيت التشحيم والزيت الهيدروليكي ، فإن الفولاذ المقاوم للصدأ 304 مناسب.فولاذ المقاوم للصدأ 316 هو الموصى به.
