المكونات المبدلة الحرارية الصفيحة الدقيقة GEA SS316 SS304 التيتانيوم

وصف المنتج

SS316 SS304 التيتانيوم GEA الصفائح المبادلة الحرارية Hastelloy C276 للصفائح المقابلة المبادلة الحرارية

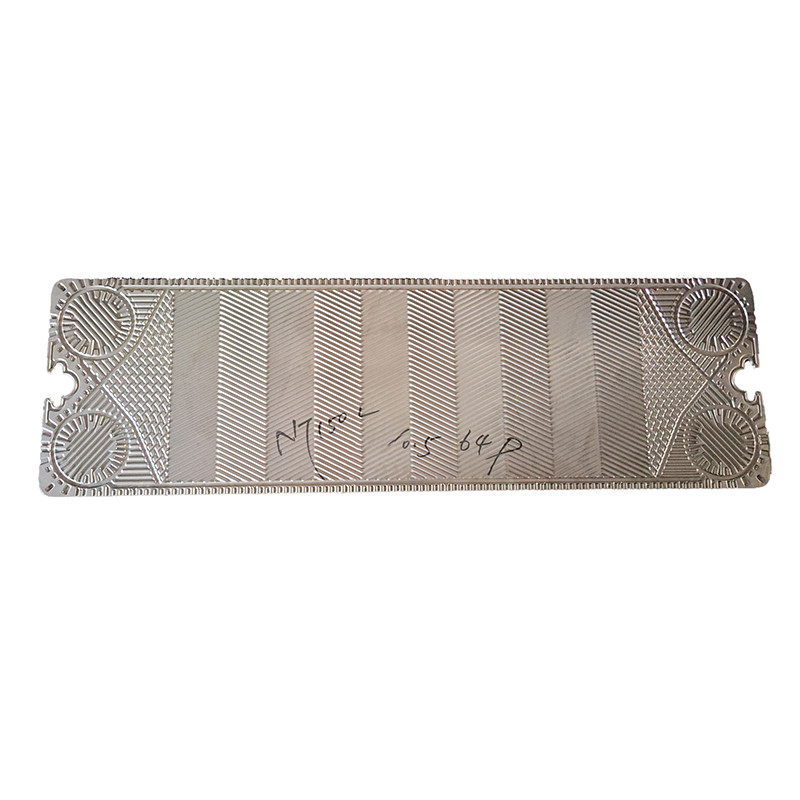

GEAلوحات المبادل الحراري

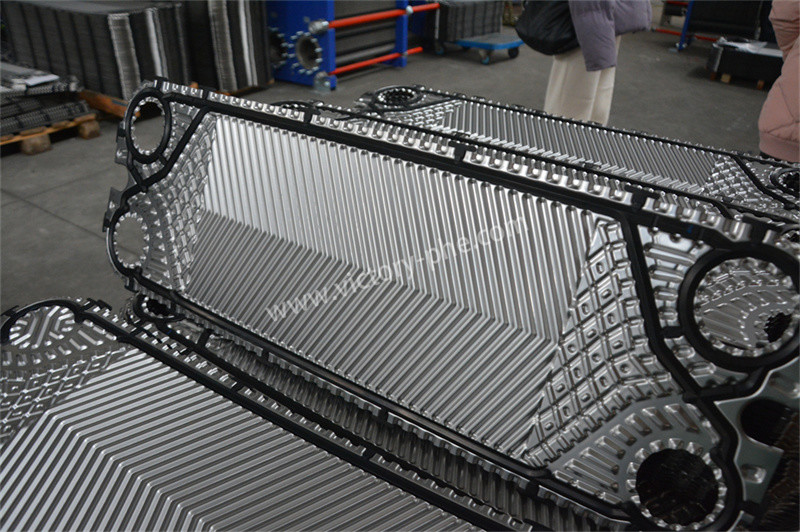

1. يتم تجهيز الألواح مع غشاشات الختم لإغلاق قنوات السوائل وتوجيه السوائل لتدفق بالتناوب في قنوات التدفق الخاصة بهم لتشكيل تبادل الحرارة.الخصائص الفيزيائية، انخفاض الضغط وفرق درجة حرارة السائل تحدد عدد وحجم الصفائح.
2. الصفيحة المموجة لا تزيد فقط من درجة الاضطرابات، ولكن أيضا تشكل العديد من نقاط الدعم، والتي تكفي لمواجهة فرق الضغط بين الوسائط.يتم تعليق الصفيحة المعدنية والصفيحة المتحركة للضغط من قضيب الدليل العلوي ووضعها بواسطة قضيب الدليل السفلي، في حين يتم تثبيت نهاية العصا على عمود الدعم.
3. النماذج المختلفة لديها التموجات العميقة، التموجات الضحلة، الزوايا الكبيرة، الزوايا الصغيرة، الخ لضمان تلبية احتياجات المستخدمين المختلفين.يمكن تصميم وتصنيع ظروف عمل خاصة وفقًا لاحتياجات المستخدم.

التطبيقات

لوحة مبادل الحرارة اختر:

• اختيار أنواع الألواح وأنماط التجول للمبادلات الحراريةلوحةيجب أن تستند إلى ظروف ومتطلبات نقل الحرارة المحددة. في الحالات التي يكون فيها معدل تدفق كبير وانخفاض ضغط صغيريجب اختيار لوحات ذات مقاومة منخفضةيجب تحديد اختيار مبادلات الحرارة الصفيحة القابلة للإزالة أو المقاومة بناءً على ظروف الضغط ودرجة الحرارة في وسيلة نقل الحرارة.
• بالنسبة للمعدات ذات مساحة نقل الحرارة الكبيرة ، لا ينصح باختيار لوحات ذات مساحات لوحات فردية صغيرة للغاية.هذا لأن وجود العديد من الألواح قد يؤدي إلى انخفاض سرعة التدفق بين الألواح، مما يؤدي إلى انخفاض في معامل نقل الحرارة العام.

عملية الإنتاج:

إنتاج لوحات الفولاذ المقاوم للصدأ لمبادلات الحرارة للصفائح يتضمن عدة خطوات دقيقة لضمان أداء عالية الجودة وطول العمر.

• القطع والتسوية: يتم قطع ألواح الفولاذ المقاوم للصدأ بدقة باستخدام أدوات آلة متقدمة لتلبية متطلبات التصميم المحددة.يتم تطبيق معالجة تسوية لضمان سطح ناعم ومتساوهذه الخطوة حاسمة للحفاظ على قدرات نقل الحرارة الفعالة.
• الطابع: تخضع الألواح المسطحة لعملية طابع دقيقة باستخدام المطبخات الهيدروليكية. هذه العملية تخلق أنماط فريدة من نوعها على الألواح،التي تزيد بشكل كبير من الاضطرابات داخل المبادل الحراريالتضخم المسيطر يعزز نقل الحرارة الأمثل من خلال زيادة اتصال السائل مع أسطح اللوحات.يتم إيلاء اهتمام خاص للحفاظ على التحكم الدقيق أثناء الطابع لمنع تشوه اللوحة أو التلف.
• المعالجة السطحية: لتعزيز مقاومة التآكل وتحسين أداء نقل الحرارة ، تخضع الألواح لعلاجات السطح مثل التلميع أو الرملية أو الطلاء.يتم اختيار طريقة المعالجة المحددة بناءً على المتطلبات المطلوبة وظروف التشغيلهذه المعالجات تحسن مقاومة الألواح للتآكل، والتلوث، والتكسيح، مما يضمن كفاءة وموثوقية طويلة الأجل.
