وصف المنتج
الصفيحة عالية الكفاءة C-276 المبادل الحراري الصفائح مع غسيل لبرودة النفط
GEAلوحات المبادل الحراري

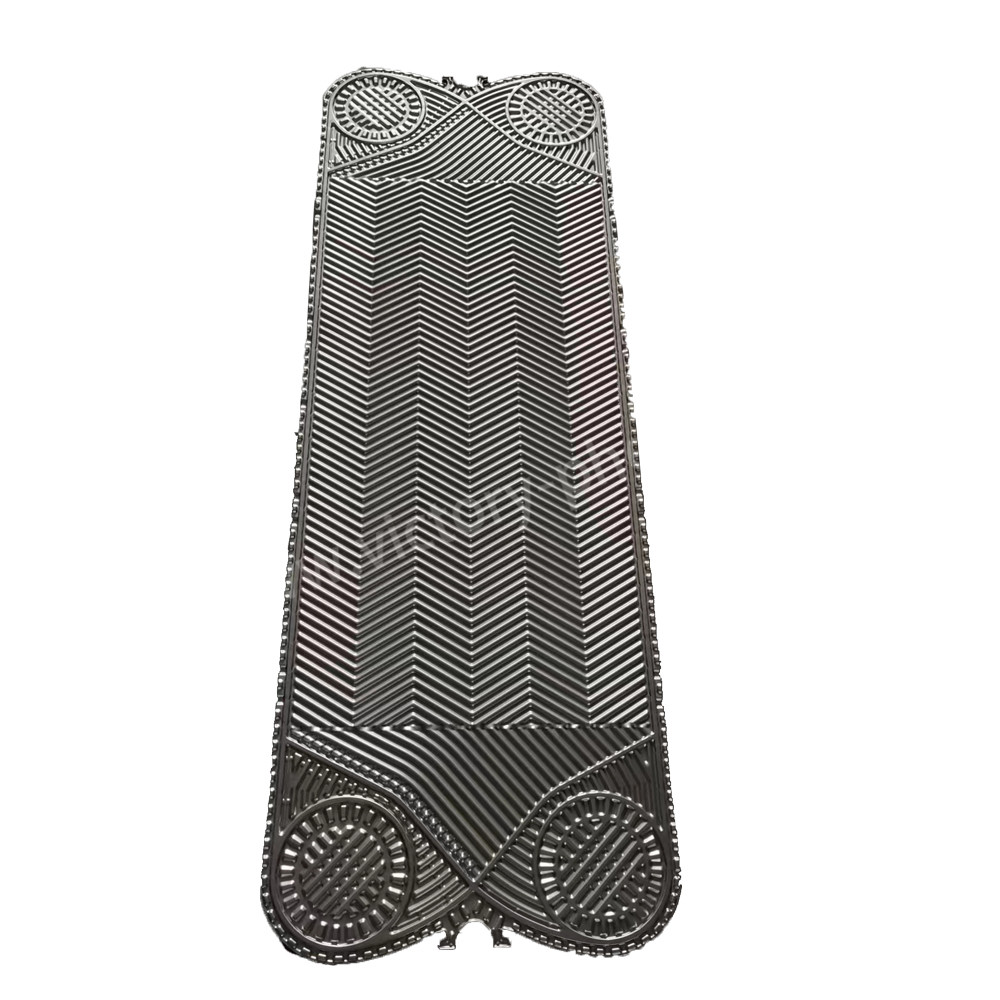

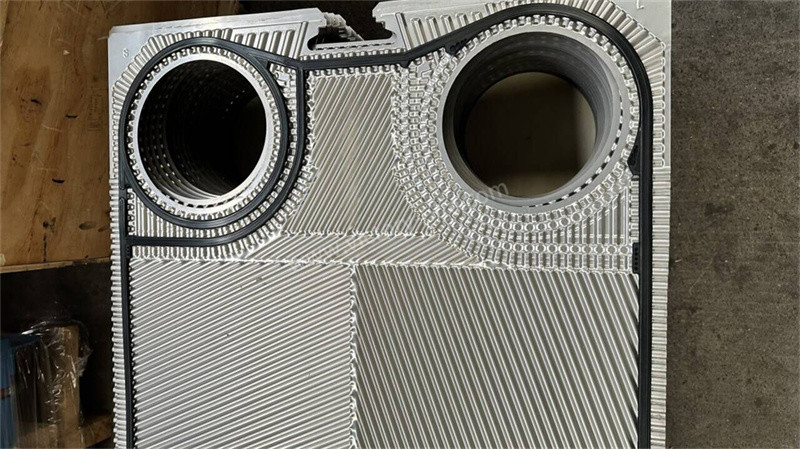

تتكون لوحة المبادل الحراري من ألواح الفولاذ المقاوم للصدأ المنحدرة والملتوية التي يتم طابعها وتشكيلها. يتم الجمع بين الخطوط المنحدرة والملتوية بين اللوحتين المجاورتين عند 180 درجة ،لذا فإن الحواف المنحدرة والملتوية بين الصفحتين من لوحة مبادل الحرارة تشكل نقطة اتصال متدرجة، ويتم الجمع بين نقاط الاتصال عن طريق لحام الفراغ لتشكيل هيكل تدفق متدرج مقاوم للضغط العالي من لوحة المبادل الحراري ،وهذه الهياكل التدفقية المتدرجة تجعل السوائل الباردة والساخنة في لوحة مبادل الحرارة تنتج اضطرابات قوية وتحقيق تأثير تبادل حرارة عاليةتتكون لوحة مبادلة الحرارة من مجموعة من الألواح المعدنية المموجة مع أربع ثقوب زاوية لمرور سوائل لنقل الحرارة.يتم تركيب الصفيحة المعدنية في إطار مع لوحة تثبيت ولوحة تحريكية للأسفل على الجانب ويتم تشغيلها مع المسامير التشغيليتم تجهيز الصفائح مع غشاشات الختم لإغلاق قنوات السوائل وتوجيه السوائل للتدفق بالتناوب في قنوات التدفق الخاصة بهم لتشكيل تبادل حرارة.معدل تدفق السائل، خصائصها الفيزيائية، انخفاض الضغط والفرق في درجة الحرارة تحدد عدد وحجم الألواح.ولكنها تشكل أيضا العديد من نقاط الدعم التي تكفي لتحمل فرق الضغط بين وسائل الإعلاميتم تعليق الصفيحة المعدنية والصفيحة المتحركة للأسفل من عصا التوجيه العلوية ووضعها بواسطة عصا التوجيه السفلية ، في حين يتم تثبيت نهاية العصا على عمود الدعم.
| العلامة التجارية | النموذج |
| GEA |
VT04,VT10,VT20,VT40,VT80,VT405,VT2508,N40,FA184,NT50,NT100T,NT100M NT100X،NT150S،NT150L،NT250S،NT250M،NT250L،NT350S،NT350M،NT500 |
| المواد | المواصفات |
| الفولاذ المقاوم للصدأ | SUS304 316 316L 310S 904 |
| التيتانيوم وسبائك التيتانيوم والبالاديوم | TAi TAi-Pd |
| (هاستيلوي) | C276 D205 B2G |
| النيكل | الني 200 الني 201 |
| الموليبدينوم | 254 |
التطبيقات
| مواد الصفائح | مناسبة للسوائل |
| الفولاذ المقاوم للصدأ (SUS304.316، الخ) | المياه النقية، مياه الأنهار، الزيوت الغذائية، الزيوت المعدنية |
| التيتانيوم والتيتانيوم بالاديوم (Ti، Ti-Pd) | مياه البحر، المياه المالحة، مركبات الملح |
| 20Cr,18Ni,6Mo ((254SMO) | حمض الكبريتيك المخفف، محلول مائي ملح مخفف، محلول مائي غير عضوي |
| النيكل (ني) | الحرارة العالية، التركيز العالي من الصودا الخامية |
| سبيكة HASTELLOY (C276، D205، B2G) | حمض الكبريتيك المركز، حمض الهيدروكلوريك، حمض الفوسفور |
لوحة مبادل الحرارة اختر:
عملية الإنتاج:
إنتاج لوحات الفولاذ المقاوم للصدأ لمبادلات الحرارة للصفائح يتضمن عدة خطوات دقيقة لضمان أداء عالية الجودة وطول العمر.
أسئلة وأجوبة
1س: هل أنت شركة تصنيع أو تجارية؟
ج: نحن مصنعون محترفون لمبادلات الحرارة للصفائح والصفائح والضمادات والقالبات مع خبرة 18 عامًا.
