لوحات المبادل الحراري

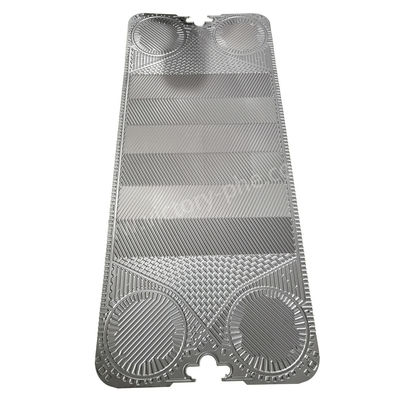

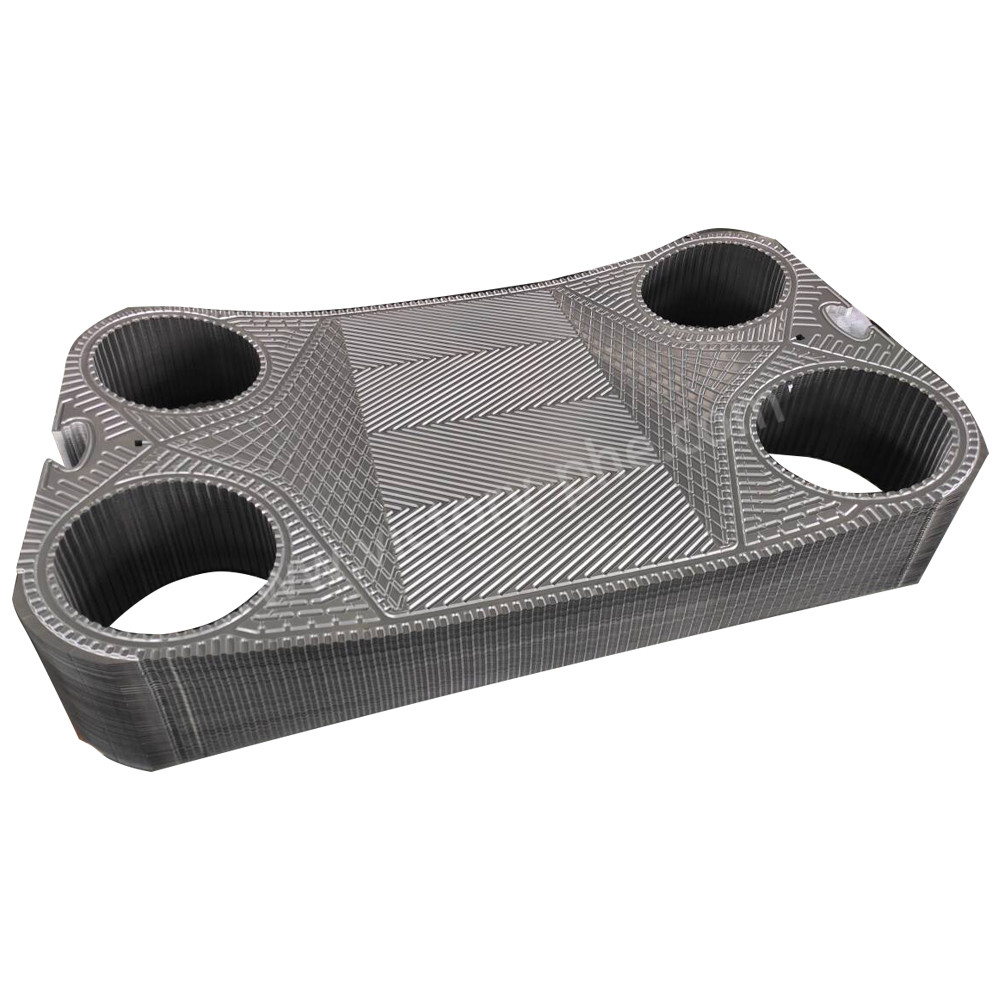

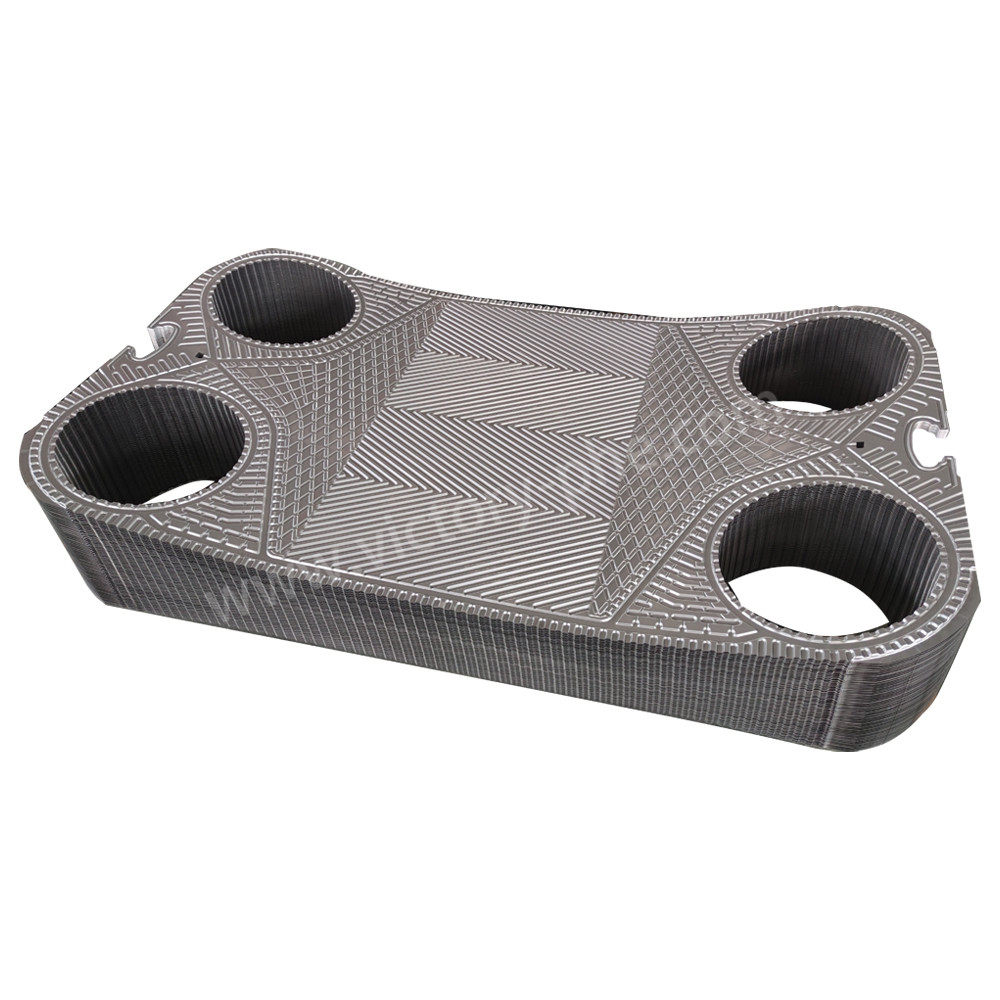

سبيكة النيكل Hastelloy C276 Inconel 625 0.6mm لوحة استبدال مع غسيل لتبادل الحرارة Vicarb V4 V8 V20
فيكتوريا PHE تنتج أنواع من المواد لاستبدال لوحة PHE.
1يتم استخدام ألواح تبادل الحرارة من الفولاذ المقاوم للصدأ 304/316 على نطاق واسع في تطبيقات التدفئة والتبريد بسبب مقاومة التآكل وقدراتها في درجات الحرارة العالية.هذه الصفائح مصممة لنقل الحرارة بكفاءة بين سوائل دون خلطها، مما يجعلها مثالية لمجموعة متنوعة من العمليات الصناعية والتجارية.والعديد من الصناعات الأخرى حيث التحكم الدقيق في درجة الحرارة أمر ضروري.
2 يمكن أن يختلف سمك الصفيحة لمبادلات الحرارة الصفيحة (PHE) اعتمادًا على متطلبات التصميم والتطبيق المحددة. عادةً ما يتراوح سمك الصفيحة لPHE من 0.5 إلى 1.0 ملم.غالباً ما تستخدم الألواح الأكثر سمكاً في التطبيقات التي تتطلب ضغطاً أعلى أو عندما تكون هناك حاجة إلى قوة إضافية، في حين أن لوحات رقيقة تستخدم عندما تعظيم كفاءة نقل الحرارة هو أولوية.اختيار سمك الصفيحة أمر حاسم لضمان أداء ومدى الصمود للمبادل الحراري تلبية المواصفات المطلوبة.
3لوحة مبادلة الحرارة هي في تطبيق التدفئة، ينقل السائل الساخن حرارته إلى السائل البارد، مما يرفع درجة حرارته.السائل البارد يمتص الحرارة من السائل الساخن، خفض درجة حرارته.
يتم استخدام لوحات مبادل الحرارة عادة في أنظمة HVAC والتبريد والعمليات الصناعية لنقل الحرارة الفعال بين السوائل.والقدرة على التوسع بسهولة لتحقيق قدرة أكبر.
| العلامة التجارية | النموذج |
| فيكارب | V4,V8,VU8,V13,V20,V28,V45,V60 |
| المواد | المواصفات |
| الفولاذ المقاوم للصدأ | SUS304 316 316L 310S 904 |
| التيتانيوم وسبائك التيتانيوم والبالاديوم | TAi TAi-Pd |
| (هاستيلوي) | C276 D205 B2G |
| النيكل | الني 200 الني 201 |
| الموليبدينوم | 254 |
مواد الصفائح المبادلة للحرارة
1الفولاذ المقاوم للصدأ SUS304 SUS316L
المياه النقية، مياه الأنهار، زيت غذائي، زيت معدني
2التيتانيوم الصناعي النقي وسبائك التيتانيوم والبالاديوم
مياه البحر، المياه المالحة، مركبات الملح
3سبيكة هاستيلو
حمض الكبريتيك المركز، حمض الهيدروكلوريك، حمض الفوسفور
4النيكل
الصودا الخامية ذات درجة الحرارة العالية وتركيزها العالي
التطبيقات
لوحات المبادل الحراري لديها مجموعة واسعة من التطبيقات في كل من عمليات التدفئة والتبريد. بعض التطبيقات الشائعة تشمل:
1أنظمة HVAC: يتم استخدام لوحات مبادل الحرارة في أنظمة التدفئة والتهوية وتكييف الهواء لنقل الحرارة بين تدفقات الهواء ،تسمح بتحكم فعال في درجة الحرارة داخل المباني.
2التبريد: في أنظمة التبريد، يتم استخدام لوحات مبادل الحرارة لإزالة الحرارة من المواد الباردة، مما يتيح تبريد النظام.
3العمليات الصناعية: يتم استخدام ألواح مبادل الحرارة في العديد من العمليات الصناعية مثل معالجة الأغذية والمشروبات ،وتوليد الكهرباء للسيطرة على درجات الحرارة أثناء الإنتاج واستعادة الحرارة الناتجة عن النفايات.
أسئلة وأجوبة
س: هل أنت شركة تصنيع أو تجارية؟
ج: نحن مصنعون محترفون لمبادلات الحرارة للصفائح والصفائح والضمادات والقالبات مع خبرة 18 عامًا.
س: هل يمكنني تخصيص عينات من لوحات المبادل الحراري؟
ج: نعم، نحن نرحب بطلب عينة لاختبار وتحقق من الجودة.
س: كيف يمكن اختيار سمك لوحة PHE؟
ج: اختيار سمك الصفيحة لمبادل حرارة الصفيحة (PHE) يعتمد على عوامل مختلفة ، بما في ذلك ضغط التشغيل ، خصائص السوائل المعنية ، درجات حرارة التشغيل ،وشروط الخدمة.
لتحديد سمك الصفيحة المناسب لPHE ، من المهم النظر في القوة الميكانيكية المطلوبة لتحمل ضغط العمل ، وكذلك كفاءة نقل الحرارة المرغوبة.عادةً ما تستخدم الألواح الأكثر سمكاً في التطبيقات ذات الضغوط العالية أو عندما تكون هناك حاجة إلى قوة هيكلية أكبر.يتم تفضيل الألواح الرقيقة عندما تكون كفاءة نقل الحرارة ذات أولوية.
بالإضافة إلى ذلك، من المهم أن تأخذ في الاعتبار تكلفة ووزن المبادل الحراري عند اختيار سمك اللوح، حيث أن الألواح الأكثر سمكا يمكن أن تزيد من تكلفة ووزن المعدات.,يجب اختيار سمك الصفيحة لجهاز PHE من خلال النظر في تحليل شامل لظروف التشغيل ومتطلبات التطبيق المحددة.
