وصف المنتج
M15B M15M الصفيحة المتبادلة الحرارية الثيتا العالية مع غسيل للتبريد الأمثل

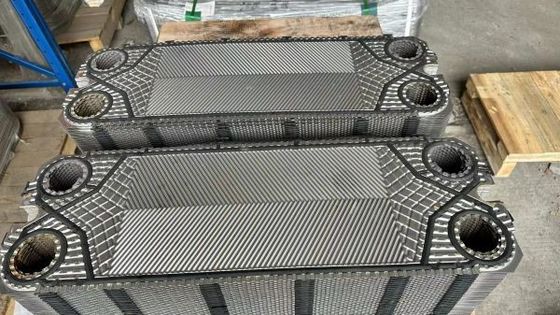

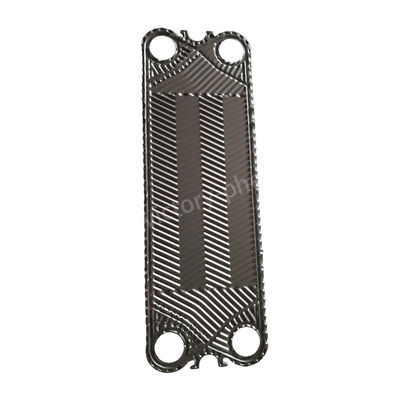

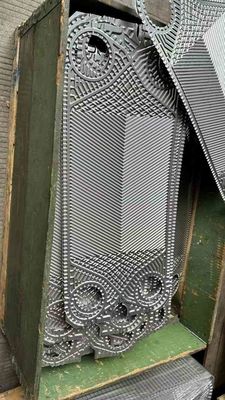

لوحات المبادل الحراري
لوحة مبادلة حرارة، المعروفة أيضًا باسم مبادلة حرارة لوحة، هي جهاز يستخدم لنقل الحرارة بين تيارين من السوائل.وهي تتكون من سلسلة من الألواح المعدنية التي تم ترتيبها بطريقة تسمح بتبادل الحرارة الفعال بين السوائل مع الحفاظ عليها منفصلة جسديًا.
المكونات الرئيسية لوحة مبادل الحرارة تشمل:
الألواح: عادة ما تكون الألواح مصنوعة من الفولاذ المقاوم للصدأ أو التيتانيوم أو مواد أخرى مناسبة لتطبيقات نقل الحرارة.وهي مصممة مع أنماط محددة من القنوات والممرات لتسهيل تبادل الحرارة.
الصمامات أو الحامية: في مبادلات الحرارة الصفيحة المختومة ، يتم إغلاق الصفائح بالصمامات لمنع تسرب السائل بين القنوات.الصفائح مغلقة معا بشكل دائم، مما يزيل الحاجة إلى غشاشات.
الإطار والاتصالات: يتم تجميع الألواح معًا وتثبيتها في إطار ، مما يوفر الدعم ويسهل توصيل منافذ مدخل السائل ومخارجها.
| العلامة التجارية | النموذج |
|
M3,M6,M6-D,M6M,M6MC,M10B,M10M,M15B,M15M,M15MC,M20M M20B,MX25B,MX25M,M30,TS6,TL6B,TS20,TL10B,TL10P,T20B,T20M T20P،TL35B P16,P26,P36,AK20,JWP26,JWP36,M6MW,M10BW,MK15BW |
| المواد | المواصفات |
| الفولاذ المقاوم للصدأ |
SUS304 316 316L 310S 904 |
| التيتانيوم وسبائك التيتانيوم والبالاديوم | TAi TAi-Pd |
| (هاستيلوي) |
C276 D205 B2G |
| النيكل | الني 200 الني 201 |
| الموليبدينوم | 254 |
المنتجات مناسبة بشكل رئيسي لـ ACCESSEN / GEA (Kelvion) / APV / Sondex / Tranter / Hisaka / API / Funke / Vicarb / Mueller / SWEP / Fischer / AGC / Thermalwave / ITT / LHE / DHP ، الخ
التطبيقات
| مواد الصفائح | مناسبة للسوائل |
| الفولاذ المقاوم للصدأ (SUS304.316، الخ) | المياه النقية، مياه الأنهار، الزيوت الغذائية، الزيوت المعدنية |
| التيتانيوم والتيتانيوم بالاديوم (Ti، Ti-Pd) | مياه البحر، المياه المالحة، مركبات الملح |
| 20Cr,18Ni,6Mo ((254SMO) | حمض الكبريتيك المخفف، محلول مائي ملح مخفف، محلول مائي غير عضوي |
| النيكل (ني) | الحرارة العالية، التركيز العالي من الصودا الخامية |
| سبيكة HASTELLOY (C276، D205، B2G) | حمض الكبريتيك المركز، حمض الهيدروكلوريك، حمض الفوسفور |
تكوين سمك الصفيحة للمبادل الحراري
عملية الإنتاج:
