وصف المنتج

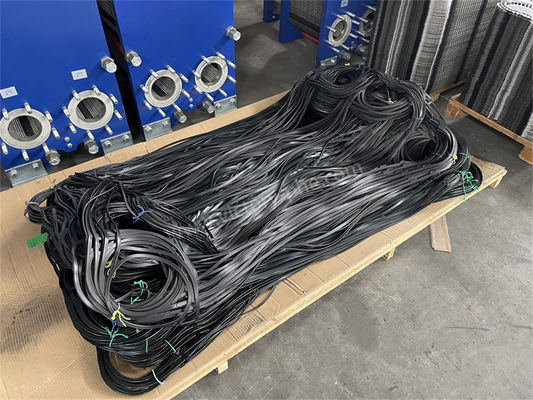

M15B M15M الصفيحة المتبادلة الحرارية عالية ثيتا مع غسيل للتبريد الأمثل
لوحات المبادل الحراري
لوحات مبادلة الحرارة هي مكونات لا تتجزأ داخل مبادلات الحرارة الصفيحة، مصممة لنقل الحرارة بين السوائل. عادة ما تكون مصنوعة من المعدن،هذه الصفائح مرتبة لتحسين تبادل الحرارة مع الحفاظ على السوائل منفصلة.
الطلب على لوحات مبادلة الحرارة ينشأ من الحاجة إلى نقل الحرارة بين السوائل بكفاءة دون خلطها.والسيناريوهات السكنية حيث نقل الحرارة أمر حيوي للعمليات مثل التدفئةالتبريد واسترداد الطاقة الحرارية.
ومن الفوائد الرئيسية لاستخدام لوحات مبادل الحرارة لنقل الحرارة:
1- زيادة كفاءة نقل الحرارة: تم تصميم لوحات مبادل الحرارة لزيادة مساحة السطح لتبادل الحرارة الفعال والسريع بين السوائل.
2التصميم المدمج: المبادلات الحرارية الصفيحة مع صفائح المبادلة الحرارية توفر حلًا فعالًا للمساحة لنقل الحرارة بالمقارنة مع المبادلات الحرارية التقليدية.
3التنوع: يمكن تكوين ألواح مبادل الحرارة في أنماط ومصممات مختلفة لاستيعاب أنواع السوائل المختلفة ومعدلات التدفق وفرق درجات الحرارة ،مما يجعلها قابلة للتكيف مع مجموعة واسعة من التطبيقات.
4كفاءة الطاقة: من خلال تسهيل نقل الحرارة بكفاءة ، تساهم لوحات مبادل الحرارة في توفير الطاقة وتحسين كفاءة العمليات في أنظمة التدفئة والتبريد.
| العلامة التجارية | النموذج |
|
M3,M6,M6-D,M6M,M6MC,M10B,M10M,M15B,M15M,M15MC,M20M M20B,MX25B,MX25M,M30,TS6,TL6B,TS20,TL10B,TL10P,T20B,T20M T20P،TL35B P16,P26,P36,AK20,JWP26,JWP36,M6MW,M10BW,MK15BW |
| المواد | المواصفات |
| الفولاذ المقاوم للصدأ |
SUS304 316 316L 310S 904 |
| التيتانيوم وسبائك التيتانيوم والبالاديوم | TAi TAi-Pd |
| (هاستيلوي) |
C276 D205 B2G |
| النيكل | الني 200 الني 201 |
| الموليبدينوم | 254 |
المنتجات مناسبة بشكل رئيسي لـ ACCESSEN / GEA (Kelvion) / APV / Sondex / Tranter / Hisaka / API / Funke / Vicarb / Mueller / SWEP / Fischer / AGC / Thermalwave / ITT / LHE / DHP ، الخ
التطبيقات
| مواد الصفائح | مناسبة للسوائل |
| الفولاذ المقاوم للصدأ (SUS304.316، الخ) | المياه النقية، مياه الأنهار، الزيوت الغذائية، الزيوت المعدنية |
| التيتانيوم والتيتانيوم بالاديوم (Ti، Ti-Pd) | مياه البحر، المياه المالحة، مركبات الملح |
| 20Cr,18Ni,6Mo ((254SMO) | حمض الكبريتيك المخفف، محلول مائي ملح مخفف، محلول مائي غير عضوي |
| النيكل (ني) | الحرارة العالية، التركيز العالي من الصودا الخامية |
| سبيكة HASTELLOY (C276، D205، B2G) | حمض الكبريتيك المركز، حمض الهيدروكلوريك، حمض الفوسفور |
تكوين سمك الصفيحة للمبادل الحراري
عملية الإنتاج:
إعداد المواد الخام: يتم اختيار ألواح الفولاذ المقاوم للصدأ من الدرجة الأولى بدقة بسبب مقاومة التآكل والقدرة على توصيل الحرارة.يتم تحديد سمك الألواح بدقة وفقًا لمواصفات المنتج ومعلمات التصميم.
القطع والتسوية: يتم استخدام أدوات آلة متقدمة لقطع ألواح الفولاذ المقاوم للصدأ بدقة ، مما يضمن الالتزام بمواصفات التصميم. بعد القطع ،يتم تطبيق معالجة التسوية لتحقيق سطح ناعم ومتساو.
الطابع: تخضع الألواح المستوية لطباعة الصحافة الهيدروليكية لإعطاء أنماط محددة من عظام الرنجة. هذه العملية تعزز معامل الاضطرابات ، مما يسهل نقل الحرارة بكفاءة.يتم تنفيذ تدابير مكافحة صارمة لمنع تشوه اللوحة أو تلفها أثناء الطابع.
المعالجة السطحية: يتم تطبيق طرق معالجة مختلفة للسطح مثل التلميع أو الرملية أو الطلاء على الألواح لزيادة مقاومة التآكل وأداء نقل الحرارة.اختيار طريقة المعالجة يعتمد على الاحتياجات الخاصة.
التجميع والتفتيش: يتم تجميع اللوحات بدقة وفقًا لمواصفات التصميم.مما يؤدي إلى تشكيل مبادل حرارة صفيحة قابلة للفصل مع أغطية غسيل المطاط أو مبادل حرارة صفيحة مصفحة بالكامل باستخدام لحام قوس الأرجونيتم ضمان التثبيت الدقيق وغياب الثغرات بدقة أثناء التجميع. بعد ذلك يتم إجراء اختبار ضغط أداء صارم بعد التجميع،وتصدر تقرير مصنع شامل للتحقق من الامتثال لمعايير الجودة الصارمة.
