وصف المنتج

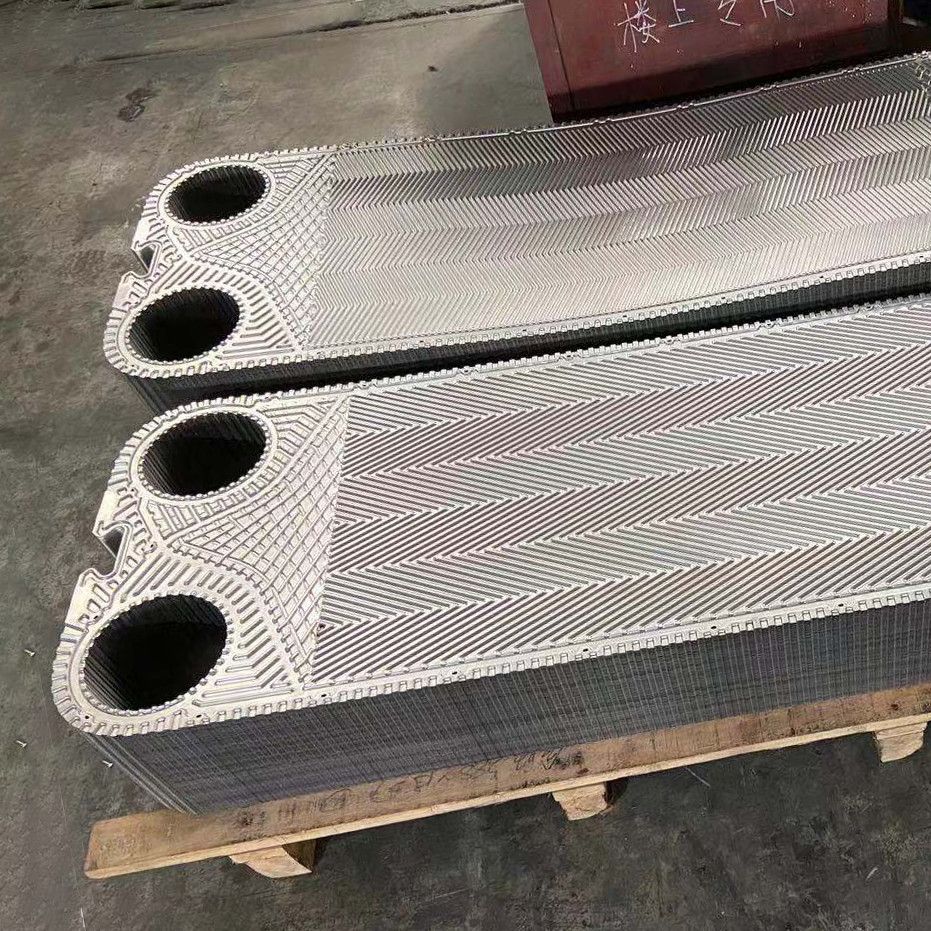

M15B M15M الصفيحة المتبادلة الحرارية عالية ثيتا مع غسيل للتبريد الأمثل
لوحات المبادل الحراري
اللوحات المبادلة للحرارة تلعب دورًا حاسمًا كمكونات لا تتجزأ داخل المبادلات الحرارية للصفائح ، مما يتيح نقل الحرارة بكفاءة بين السوائل. عادة ما تكون مصنوعة من المعدن ،هذه الصفائح مرتبة بشكل استراتيجي لتحسين تبادل الحرارة مع الحفاظ على فصل السائل.
الطلب على لوحات مبادلة الحرارة ينشأ عن الحاجة إلى نقل الحرارة بين السوائل بكفاءة ، دون خلط.والإعدادات السكنية حيث نقل الحرارة أمر أساسي للعمليات مثل التدفئةالتبريد واسترداد الطاقة الحرارية.
المزايا الرئيسية لاستخدام لوحات مبادل الحرارة لنقل الحرارة تشمل:
1تحسين كفاءة نقل الحرارة: تم تصميم لوحات المبادل الحراري بدقة لزيادة مساحة السطح ، مما يسهل التبادل الحراري الفعال والسريع بين السوائل.
2التصميم المدمج: المبادلات الحرارية الصفيحة التي تتميز بصفائح المبادلة الحرارية توفر حلًا فعالًا في المساحة لنقل الحرارة مقارنةً بمبادلات الحرارة التقليدية.
3التنوع: يمكن تخصيص لوحات المبادل الحراري لتلبية أنماط ومصممات مختلفة ، مما يسمح بالتكيف مع أنواع السوائل المختلفة ومعدلات التدفق وفرق درجة الحرارة.هذه التنوعية تعزز من قابليتها للتطبيق في مجموعة واسعة من الصناعات والتطبيقات.
4كفاءة الطاقة: من خلال تعزيز نقل الحرارة الفعال ، تساهم لوحات مبادل الحرارة في توفير الطاقة وتحسين كفاءة التشغيل في أنظمة التدفئة والتبريد ،مما يؤدي إلى خفض استهلاك الطاقة وانخفاض تكاليف التشغيل.
| العلامة التجارية | النموذج |
|
M3,M6,M6-D,M6M,M6MC,M10B,M10M,M15B,M15M,M15MC,M20M M20B,MX25B,MX25M,M30,TS6,TL6B,TS20,TL10B,TL10P,T20B,T20M T20P،TL35B P16,P26,P36,AK20,JWP26,JWP36,M6MW,M10BW,MK15BW |
| المواد | المواصفات |
| الفولاذ المقاوم للصدأ |
SUS304 316 316L 310S 904 |
| التيتانيوم وسبائك التيتانيوم والبالاديوم | TAi TAi-Pd |
| (هاستيلوي) |
C276 D205 B2G |
| النيكل | الني 200 الني 201 |
| الموليبدينوم | 254 |
المنتجات مناسبة بشكل رئيسي لـ ACCESSEN / GEA (Kelvion) / APV / Sondex / Tranter / Hisaka / API / Funke / Vicarb / Mueller / SWEP / Fischer / AGC / Thermalwave / ITT / LHE / DHP ، الخ
التطبيقات
| مواد الصفائح | مناسبة للسوائل |
| الفولاذ المقاوم للصدأ (SUS304.316، الخ) | المياه النقية، مياه الأنهار، الزيوت الغذائية، الزيوت المعدنية |
| التيتانيوم والتيتانيوم بالاديوم (Ti، Ti-Pd) | مياه البحر، المياه المالحة، مركبات الملح |
| 20Cr,18Ni,6Mo ((254SMO) | حمض الكبريتيك المخفف، محلول مائي ملح مخفف، محلول مائي غير عضوي |
| النيكل (ني) | الحرارة العالية، التركيز العالي من الصودا الخامية |
| سبيكة HASTELLOY (C276، D205، B2G) | حمض الكبريتيك المركز، حمض الهيدروكلوريك، حمض الفوسفور |
تكوين سمك الصفيحة للمبادل الحراري
عملية الإنتاج:
إعداد المواد الخام: نحن نختار بعناية لوحات الفولاذ المقاوم للصدأ من الدرجة الأولى لمقاومتها المتميزة للتآكل والقدرة الحرارية،ضمان التوافق مع مواصفات المنتج ومعلمات التصميم.
القطع والتسوية: يتم استخدام أدوات آلة متقدمة لقطع لوحات الفولاذ المقاوم للصدأ بدقة وفقًا لمواصفات التصميم.يتم تطبيق معالجة التسوية لتحقيق سطح متساو وسلس.
الطابع: باستخدام الطابع الهيدروليكي للضغط، يتم إنشاء أنماط محددة من عظام الرنجة على الألواح المستوية لتعزيز معامل الاضطراب لنقل الحرارة بكفاءة.يتم تنفيذ تدابير مكافحة صارمة لمنع تشوه اللوحة أو تلفها أثناء الطابع.
معالجة السطح: يتم تطبيق تقنيات معالجة السطح المختلفة مثل التلميع أو الرملية أو الطلاء بدقة لتحسين مقاومة التآكل وأداء نقل الحرارة ،تم اختيارها بناء على متطلبات محددة.
التجميع والتفتيش: يتم تجميع اللوحات بدقة وفقًا لمواصفات التصميم.مما يؤدي إلى تشكيل مقايض حرارة صفيحة قابلة للفصل مع أغلفة غسيل المطاط أو مقايض حرارة صفيحة مصفحة بالكامل باستخدام لحام قوس الأرجونيتم ضمان الدقة والغياب من الثغرات بدقة أثناء التجميع. بعد ذلك يتم إجراء اختبار ضغط أداء صارم بعد التجميع،تليها إصدار تقرير مصنع شامل للتحقق من الامتثال لمعايير الجودة الصارمة.
