وصف المنتج

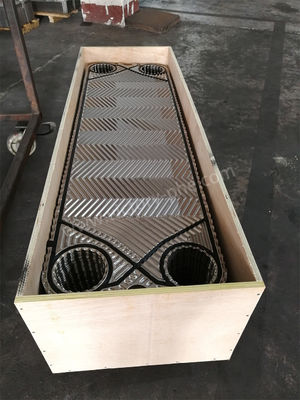

M15B M15M الصفيحة المتبادلة الحرارية عالية ثيتا مع غسيل للتبريد الأمثل
لوحات المبادل الحراري
الصفائح المبادلة للحرارة تؤدي وظيفة حيوية كمكونات لا تتجزأ داخل المبادلات الحرارية للصفائح ، مما يسهل نقل الحرارة بكفاءة بين السوائل.هذه الصفائح مرتبة بشكل استراتيجي لتحسين تبادل الحرارة مع ضمان فصل السائل.
الطلب على لوحات مبادلة الحرارة ينشأ من الحاجة إلى نقل الحرارة بين السوائل بكفاءة ، دون أي خلط.والإعدادات السكنية حيث نقل الحرارة أمر ضروري للعمليات مثل التدفئةالتبريد واسترداد الطاقة الحرارية.
المزايا الرئيسية لاستخدام لوحات مبادل الحرارة لنقل الحرارة تشمل:
1تحسين كفاءة نقل الحرارة: تم تصميم لوحات المبادل الحراري بعناية لتحقيق أقصى قدر من المساحة السطحية ، مما يتيح تبادل حراري فعال وسريع بين السوائل.
2التصميم المدمج: المبادلات الحرارية الصفيحة التي تتميز بصفائح المبادلة الحرارية توفر حلًا فعالًا في المساحة لنقل الحرارة مقارنةً بمبادلات الحرارة التقليدية.
3التنوع: يمكن تخصيص ألواح مبادل الحرارة لتلبية أنماط وتصاميم مختلفة ، مما يسمح بالتكيف مع أنواع السوائل المختلفة ومعدلات التدفق وفرق درجة الحرارة.هذه التنوعية تعزز من قابليتها للتطبيق في مجموعة واسعة من الصناعات والتطبيقات.
4كفاءة الطاقة: من خلال تسهيل نقل الحرارة بكفاءة، تساهم لوحات مبادل الحرارة في توفير الطاقة وتحسين كفاءة التشغيل في أنظمة التدفئة والتبريد.مما يؤدي إلى خفض استهلاك الطاقة وانخفاض تكاليف التشغيل.
| العلامة التجارية | النموذج |
|
M3,M6,M6-D,M6M,M6MC,M10B,M10M,M15B,M15M,M15MC,M20M M20B,MX25B,MX25M,M30,TS6,TL6B,TS20,TL10B,TL10P,T20B,T20M T20P،TL35B P16,P26,P36,AK20,JWP26,JWP36,M6MW,M10BW,MK15BW |
| المواد | المواصفات |
| الفولاذ المقاوم للصدأ |
SUS304 316 316L 310S 904 |
| التيتانيوم وسبائك التيتانيوم والبالاديوم | TAi TAi-Pd |
| (هاستيلوي) |
C276 D205 B2G |
| النيكل | الني 200 الني 201 |
| الموليبدينوم | 254 |
المنتجات مناسبة بشكل رئيسي لـ ACCESSEN / GEA (Kelvion) / APV / Sondex / Tranter / Hisaka / API / Funke / Vicarb / Mueller / SWEP / Fischer / AGC / Thermalwave / ITT / LHE / DHP ، الخ
التطبيقات
| مواد الصفائح | مناسبة للسوائل |
| الفولاذ المقاوم للصدأ (SUS304.316، الخ) | المياه النقية، مياه الأنهار، الزيوت الغذائية، الزيوت المعدنية |
| التيتانيوم والتيتانيوم بالاديوم (Ti، Ti-Pd) | مياه البحر، المياه المالحة، مركبات الملح |
| 20Cr,18Ni,6Mo ((254SMO) | حمض الكبريتيك المخفف، محلول مائي ملح مخفف، محلول مائي غير عضوي |
| النيكل (ني) | الحرارة العالية، التركيز العالي من الصودا الخامية |
| سبيكة HASTELLOY (C276، D205، B2G) | حمض الكبريتيك المركز، حمض الهيدروكلوريك، حمض الفوسفور |
تكوين سمك الصفيحة للمبادل الحراري
عملية الإنتاج:
إعداد المواد: يتم اختيار ألواح الفولاذ المقاوم للصدأ من الدرجة الأولى بدقة بسبب مقاومة التآكل والقدرة الحرارية الاستثنائية.ضمان التوافق مع مواصفات المنتج ومعلمات التصميم.
قطع وتسوية: الآلات المتقدمة تقطع لوحات الفولاذ المقاوم للصدأ بدقة وفقًا لمواصفات التصميم.يتم تطبيق معالجة التسوية لتحقيق سطح متساو وسلس.
الطابع: يخلق الطابع الهيدروليكي للطباعة أنماطًا محددة من عظام الرنجة على الألواح المستوية لتعزيز معامل الاضطراب لنقل الحرارة بكفاءة.تدابير مكافحة صارمة لمنع تشوه اللوحة أو تلفها أثناء الطابع.
المعالجة السطحية: يتم تطبيق تقنيات مختلفة مثل التلميع أو الرملية أو الطلاء بدقة لتحسين مقاومة التآكل وأداء نقل الحرارة ،تم اختيارها بناء على متطلبات محددة.
التجميع والتفتيش: يتم تجميع الألواح بدقة وفقًا لمواصفات التصميم ،والتي تنتج إما مبادلة حرارة صفيحة قابلة للفصل مع أغلفة غسيل المطاط أو مبادلة حرارة صفيحة مصفحة بالكامل باستخدام لحام قوس الأرجونيتم ضمان الدقة في التركيب وعدم وجود ثغرات أثناء التجميع. بعد ذلك يتم إجراء اختبار ضغط أداء صارم،تليها إصدار تقرير مصنع شامل للتحقق من الامتثال لمعايير الجودة الصارمة.
