أجزاء مبادلة الحرارة من نوع الصفيحة Sondex Hastelloy C276 D205 B2G

وصف المنتج

المياه النفط تبادل الحرارة Sondex الصفائح تبادل الحرارة S100 S121 S4A أنواع

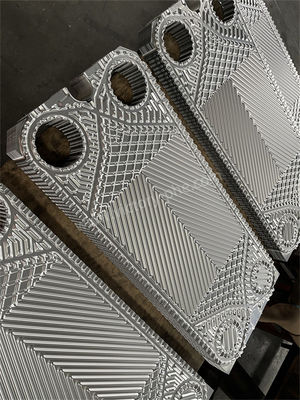

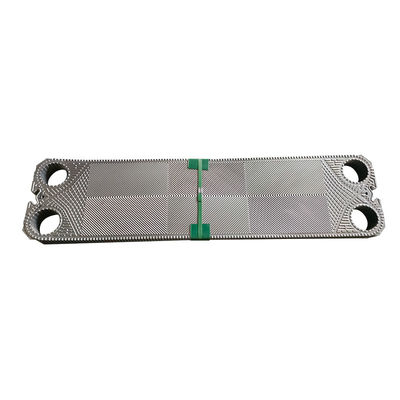

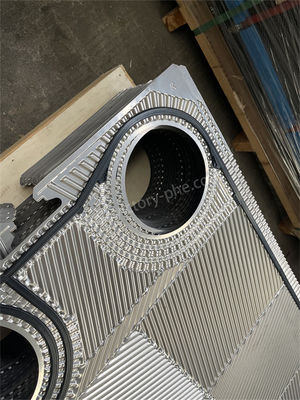

سوندكس لوحات المبادل الحراري

1. لوحات نقل الحرارة هي واحدة من المكونات الرئيسية لمبادلات الحرارة للصفائح. يتم تشكيل هذه الألواح بنمط التموج المتحكم به من خلال عملية تشكيل قيود واحدة ،الذي يزيد من مساحة سطح نقل الحرارة الفعالةتصميم الموجات يعزز التدفق المضطرب عندما يمر السائل عبر القنوات، وبالتالي تعزيز عملية نقل الحرارة. كل لوحة بمثابة سطح نقل الحرارة المخصصة،مع السوائل الباردة والساخنة التي تتدفق على الجانبين المقابلين للصفيحةتتضمن أنواع أساسية من لوحات نقل الحرارة في مبادلات الحرارة للصفائح لوحات الظهور والصفائح المتجاوزة والصفائح العظمية. من بين هذه،تصميم صفيحة العظم الرنغ يفضل عادة في صناعة التدفئة بسبب قدرته على تحفيز التدفق المضطرب حتى في سرعات تدفق منخفضة (عادة ما تتراوح من 0.15 إلى 0.85 متر في الثانية) وتحقيق معامل نقل حرارة مرتفع على جانبي اللوحات.

مادة لوحة المبادل الحراري اختار:

• مياه الصنبور الشائعة:لاستخدامات المياه النقية ، يتم اختيار الفولاذ المقاوم للصدأ 304 بشكل شائع. ومع ذلك ، للمياه من الآبار ، ومياه الأنهار ، والمياه المدورة في الحلقة المغلقة ، وغيرها من الوسائط المعقدة ،الفولاذ المقاوم للصدأ 316 يفضل بسبب مقاومة التآكل أفضل مقارنة مع 304في حالة مياه البحر، التيتانيوم النقي (GR1) هو الخيار المفضل بسبب التركيز العالي لأيونات الكلوريد.يمكن استخدام الفولاذ الخارق الفولاذ المقاوم للصدأ 254SMO في بيئات أيون الكلوريد، تتجاوز أداء 316 الفولاذ المقاوم للصدأ.
• حمض:للحصول على حمض الكبريتيك المخفف بتركيز أقل من 10٪ ودرجة حرارة أقل من 50 درجة مئوية ، يمكن استخدام الفولاذ المقاوم للصدأ 316. ومع ذلك ، إذا كانت التركيز أعلى ، فإن مواد مثل الفولاذ المقاوم للصدأ 904L ،254SMO، أو سبيكة Hastelloy C276. ينطبق نفس المبدأ على حمض الفوسفوريك وحمض الهيدروكلوريك.
• البخارفي المناطق الجنوبية، يتم اختيار الفولاذ المقاوم للصدأ 316L لأن درجات حرارة البخار عادة ما تكون فوق 120 درجة مئوية.النظر في عوامل التكلفة، قد يختار بعض العملاء الفولاذ المقاوم للصدأ 304. ومع ذلك، مع مرور الوقت، هناك إمكانية التشوه في المبادل الحراري لوحة.
• زيت:للجهاز العام لتطبيقات زيت التشحيم والزيت الهيدروليكي ، فإن الفولاذ المقاوم للصدأ 304 مناسب.مع الأخذ بعين الاعتبار متطلبات مقاومة درجات الحرارة العالية، يوصى بالفولاذ المقاوم للصدأ 316.
