SS304 SS316 صفائح مبادلة الحرارة فيكارب 0.5mm 0.6mm سمك

وصف المنتج

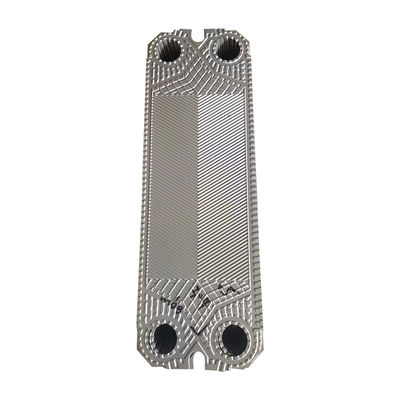

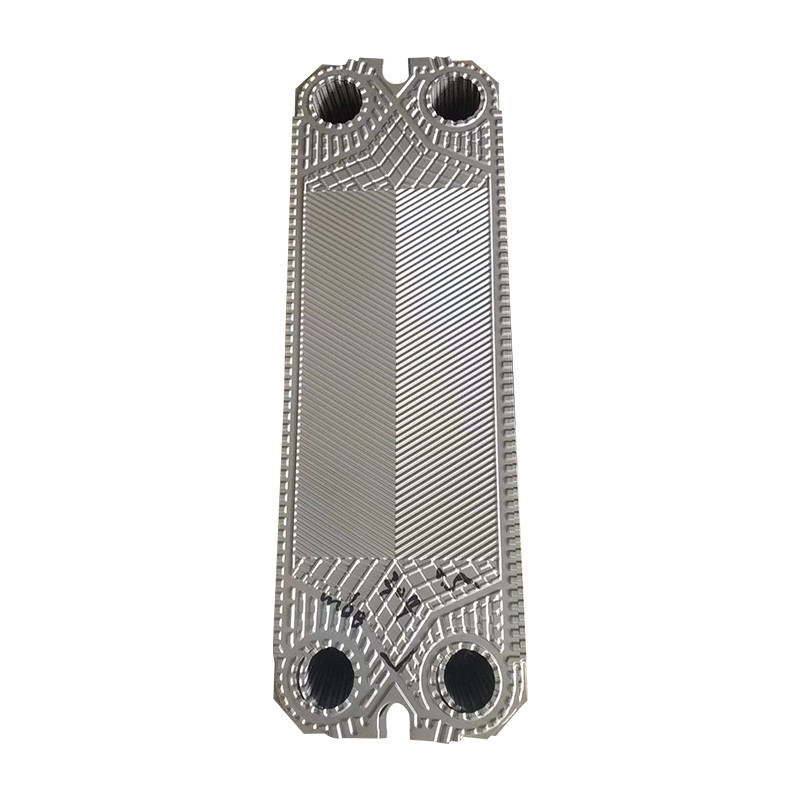

0.5mm 0.6mm سمك SS304 SS316 Vicarb الصفيحة المبادلة للحرارة للتبريد والتكثيف

فيكارب لوحات المبادل الحراري

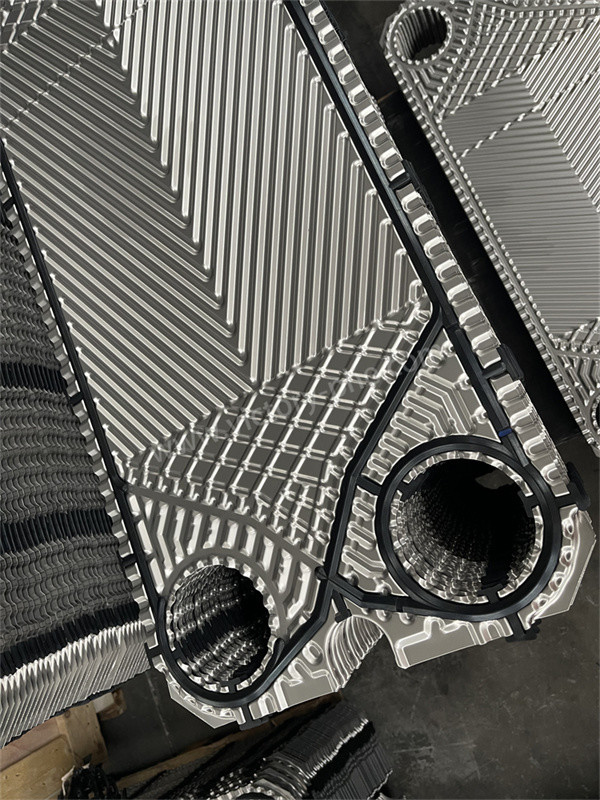

1. لوحات المبادلة الحرارية هي مكونات أساسية تتكون من لوحات معدنية وصمامات الختم. تعمل الألواح المعدنية كعناصر رئيسية لنقل الحرارة.وهي مصممة مع الأنماط المموجة على سطحهاتم تثبيت غطاءات الختم في الأزرار لضمان ختم ضيق بين الألواح ، مما يمنع أي تسرب للسوائل.بالإضافة إلى، يغلق الصمامات أيضًا بعض ثقوب الزوايا ، مما يسمح للسوائل بالجريان بالتناوب على جانبي اللوحات الرقيقة لتبادل الحرارة الفعال.
2. عادة ما يتم طباعة لوحات المبادل الحراري مع الموجات ، وهي متوفرة عادة في أسلوبين: "حجر الرنجة" و "الخط الأفقي المستقيم".يقدم أسلوب عظام الرنجة مزايا مثل مقاومة الضغط الأعلى، تحسين معامل نقل الحرارة، وزيادة مقاومة السائل بالمقارنة مع النمط الأفقي المستقيم.هذه الخصائص تجعل لوحات نمط العظم الرنغ مناسبة للتطبيقات التي تتطلب أعلى الأداء والكفاءة.

تكوين سمك الصفيحة للمبادل الحراري

• AISI 304 عادة 0.4 أو 0.5 مم سمك
• AISI 316 هو دائما 0.5 و 0.6 ملم
• 254 SMO (سبيكة عالية) عادة 0.6 ملم
• لوحات التيتانيوم دائما 0.5 و 0.6 ملم
• بعضها له ألواح سميكة (لتطبيقات الضغط العالي)
• بعض PHEs لديها 0.4 ملم (عملية الضغط المنخفض)
• سبيكة هاستيلو C-276 (سبيكة النيكل) عادة 0.6 ملم

أنواع ومواد لوحات مبادلة الحرارة:

الزاويةلوحات مبادلة الحرارة
شكل هذه الصفيحة يشبه الرومبوس، مع زوايا حادة في الزوايا. يمكن أن تشكل الفجوات بين الصفائح الزاوية قنوات تبادل الحرارة.

ألواح مبادلة الحرارة المموجة
سطح هذه اللوحة موجة، مما يحسن من كفاءة تبادل الحرارة من خلال زيادة مساحة السطح.تطبيقات الضغط العالي والجريان العالي.

نوع الخطافلوحات مبادلة الحرارة
يتم تعليق هذا النوع من الصفيحة داخل مبادل الحرارة الصفيحة من خلال خطاف على جانب واحد، والجانب الآخر هو حرة.غالباً ما تستخدم لوحات نوع الخطاف في التطبيقات التي تتطلب تنظيفًا متكررًا لأنها يمكن إزالتها بسهولة.

الفولاذ المقاوم للصدألوحات مبادلة الحرارة
أوراق الفولاذ المقاوم للصدأ هي الخيار الأكثر شيوعًا لأنها تقدم مقاومة جيدة للتآكل وقوة.

التيتانيوملوحات مبادلة الحرارة
غالبًا ما تستخدم لوحات التيتانيوم لتبادل الحرارة مع الوسائط القابلة للتآكل بشكل كبير بسبب مقاومة التآكل العالية والحصانة الكيميائية.

سبائك النيكللوحات مبادلة الحرارة

غالبًا ما تستخدم أوراق سبائك النيكل في التطبيقات عالية درجة الحرارة والضغط بسبب مقاومة الحرارة والقوة العالية.

مواد معدنية أخرىلوحات مبادلة الحرارة
اعتماداً على سيناريو التطبيق المحدد وخصائص الوسيط، يمكن اختيار ألواح مصنوعة من النحاس والألومنيوم والصلب والمواد المعدنية الأخرى.
