مبادلة الحرارة فيكارب الصفيحة المقاومة للضغط العالي النيكل VU8 V20 V60

وصف المنتج

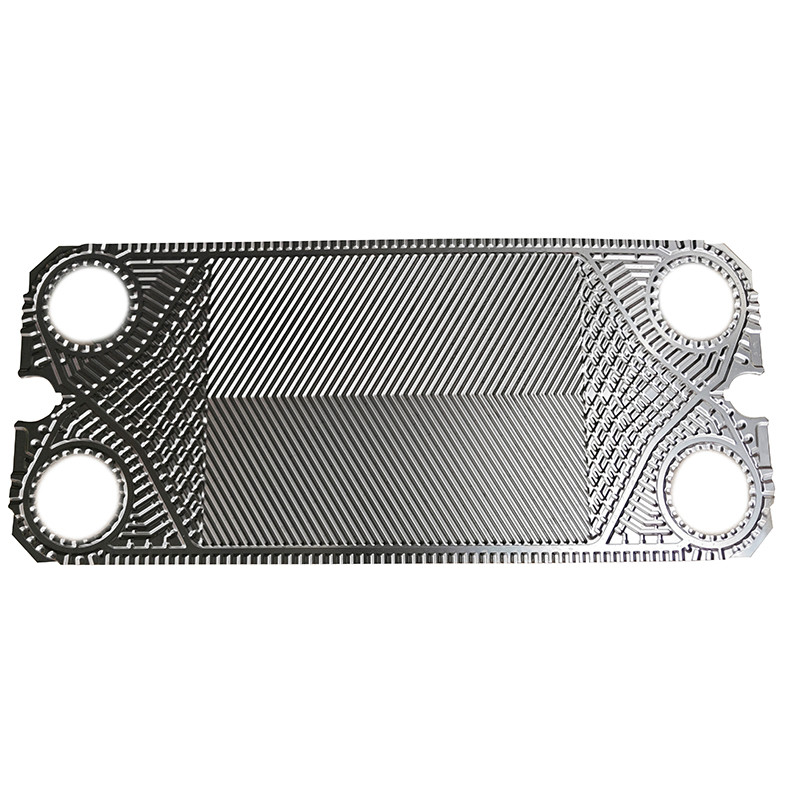

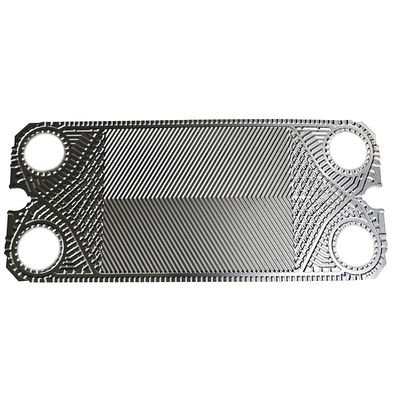

محول حرارة نيكل عالي الضغط لوحة VU8 V20 V60 لمبادل حرارة لوحة محطمة بالماء

فيكارب لوحات المبادل الحراري

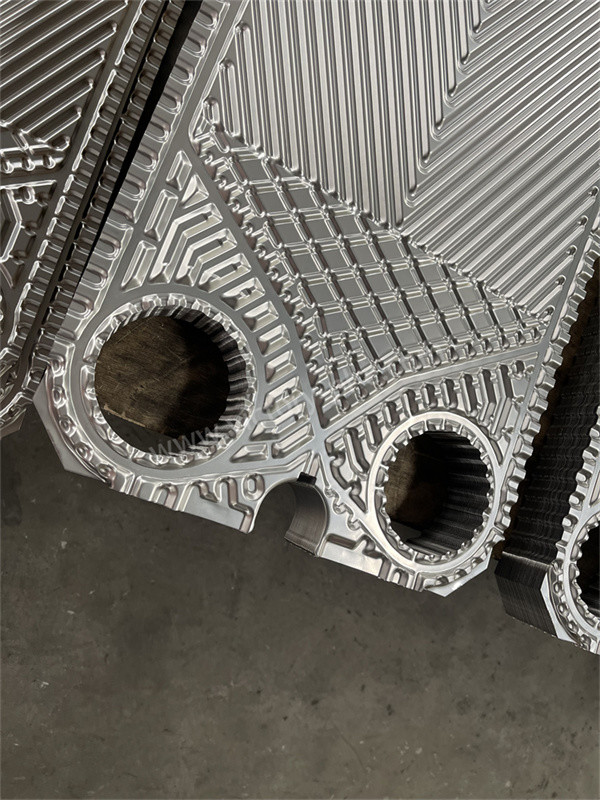

1. Tلوحة مبادلة الحرارة هي لوحة تستخدم خصيصا في المبادلات الحرارية لوحة لعزل الوسط وأداء تبادل الحرارة.هناك أربع ثقوب زاوية على لوحة للسوائل اثنين لنقل الحرارة لتمريروتشمل مواد الصفائح الفولاذ الكربوني والفولاذ المقاوم للصدأ والألومنيوم وأسماكه، والبرونز، وأسماك مونيل، والنيكل، والألومنيوم، والتيتانيوم، الخ. في الوقت الحاضر، الفولاذ المقاوم للصدأ هو الأكثر استخداما على نطاق واسع.بسبب مقاومة التآكل الجيدة للتيتانيوم، وخاصة في الوسائط التي تحتوي على الكلور ، على الرغم من أن التيتانيوم مكلف للغاية ، لا يزال مبادلات حرارة صفائح التيتانيوم تستخدم على نطاق واسع في الحالات ذات التآكل الشديد.سمك الصفيحة رقيق جداً، 0.5 ~ 1.5 ملم، عادة حوالي 1 ملم. المفتاح لتصنيع المبادلات الحرارية لوحة هو تشكيل الألواح، والتي هي حاليا تقريبا جميع الألواح المسطحة.
2. لوحات مبادلة الحرارة الخاصة بنا مناسبةGEA (Kelvion) / APV / Sondex / Tranter / Hisaka / API / Funke / Vicarb / Mueller / SWEP / Fischer / AGC / Thermalwave / ITT / LHE / DHP

تكوين سمك الصفيحة للمبادل الحراري

• AISI 304 عادة 0.4 أو 0.5 مم سمك
• AISI 316 هو دائما 0.5 و 0.6 ملم
• 254 SMO (سبيكة عالية) عادة 0.6 ملم
• لوحات التيتانيوم دائما 0.5 و 0.6 ملم
• بعضها له ألواح سميكة (لتطبيقات الضغط العالي)
• بعض PHEs لديها 0.4 ملم (عملية الضغط المنخفض)
• سبيكة هاستيلو C-276 (سبيكة النيكل) عادة 0.6 ملم

تصنيف لوحة مبادل الحرارة

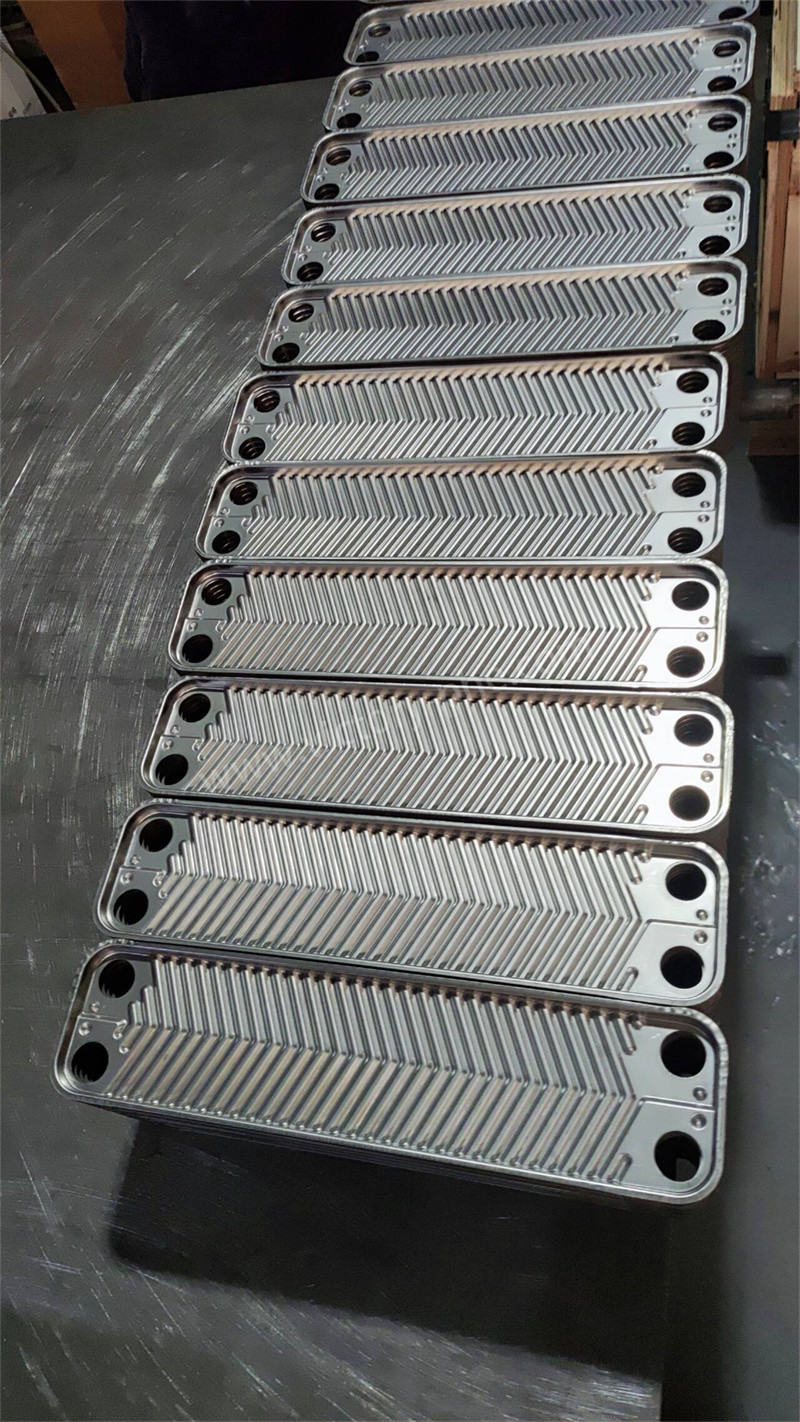

• غالبًا ما يكون شكل القسم العرضي للألواح المموجة من عظام الرنجة مثلثًا. لا يحتوي الصفيحة المموجة من عظام الرنجة على صلابة جيدة فحسب ، بل يحتوي أيضًا على أداء نقل حرارة أفضل. ومع ذلك ،مقاومة التدفق كبيرة ولا تناسب السوائل التي تحتوي على جسيمات أو ألياف.
• الصفيحة المموجة الأفقية المستقيمة هي صفيحة المموجة الأفقية المستقيمة ذات شكل قطع ثلاثي متساوي. خصائص نقل الحرارة وميكانيكا السوائل جيدة ،ويمكن الوصول إلى معامل نقل الحرارة بين الماء والماء.
• تتميز اللوحة المموجة بالزيك زاك بأن مساحة القسم العرضي لقناة التدفق لا تتغير بعد التجميع ، لذلك المقاومة صغيرة ويمكن تشغيلها بسرعة عالية.هناك العديد من الاتصالات الداعمة والصلابة العالية.
