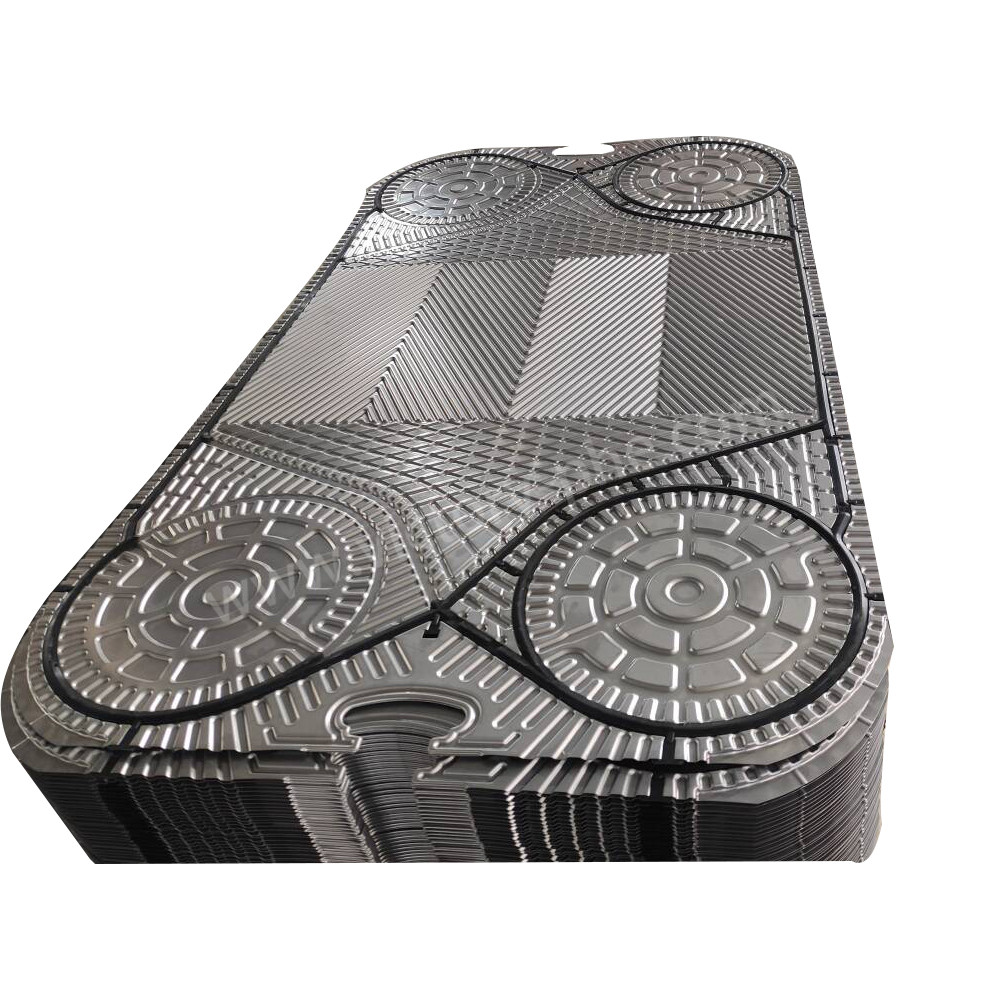

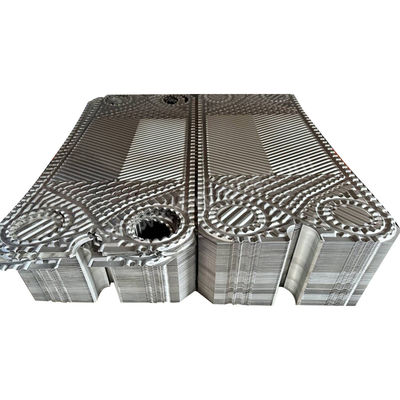

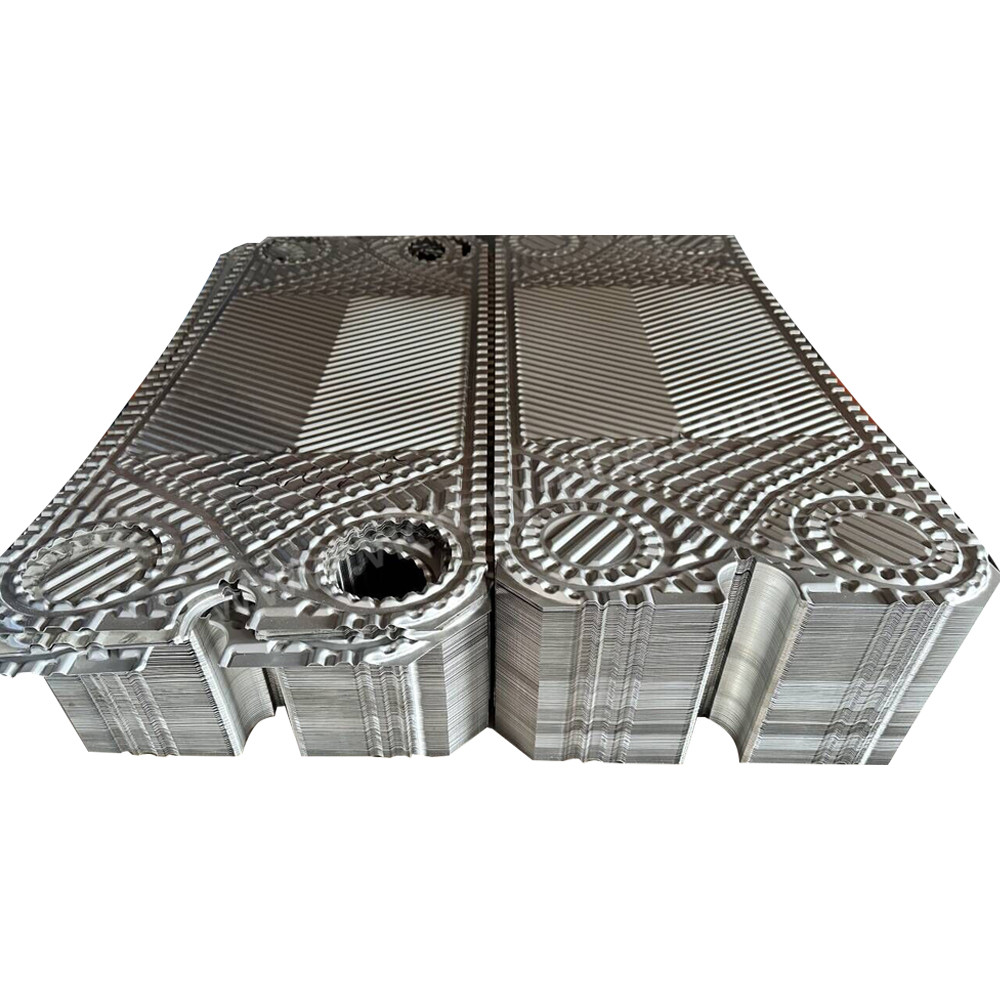

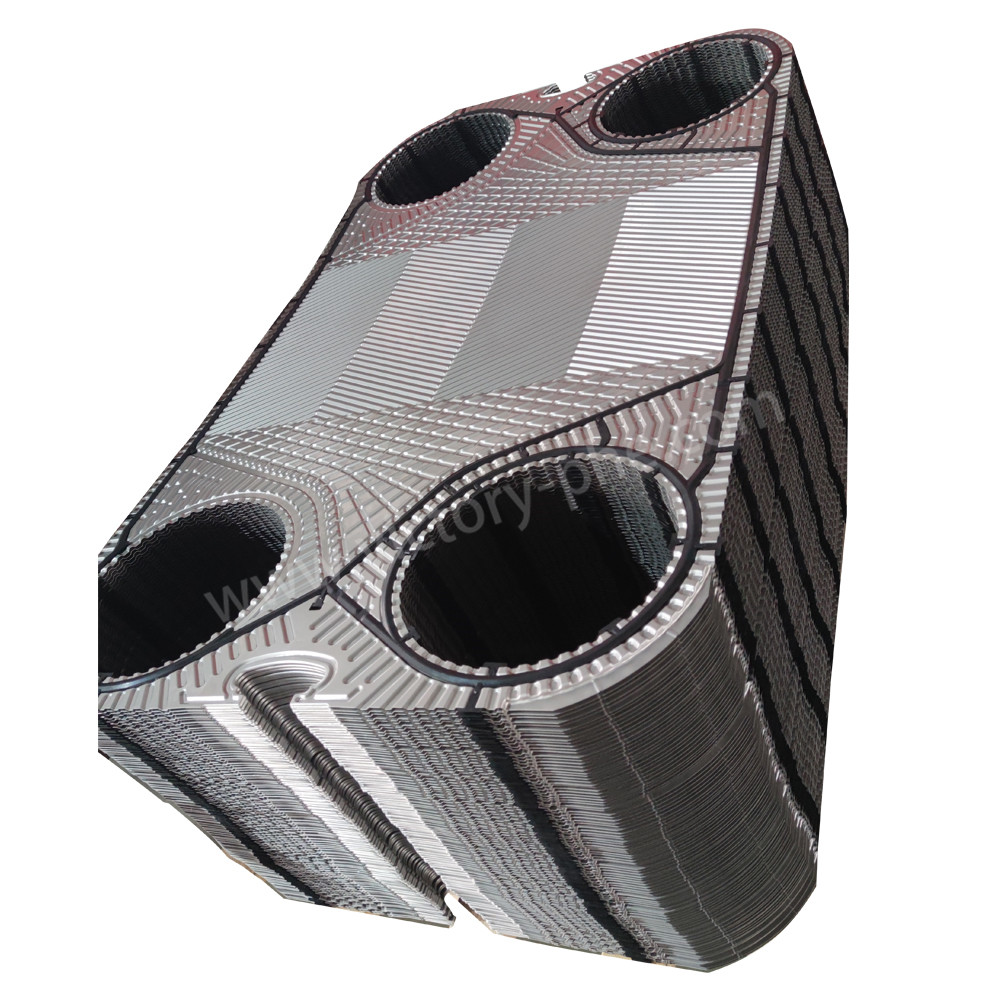

لوحة PHE خفيفة الوزن ويكاراب لوحة تبادل الحرارة استبدال غشاشات

صفيحة استبدال مقايض الحرارة الصلبة والصفائح لسلسلة Vicarb V4 V8 V18 V28 V40 V60

مبادلة حرارة الصفيحةهو مبادل حرارة عالي الكفاءة يتكون من سلسلة من الألواح المعدنية المتراصمة ذات شكل موجف معين. يتم تشكيل قنوات مستطيلة رقيقة بين مختلف الألواح،ويتم تبادل الحرارة من خلال الصفائحالمبادل الحراري الصفيح هو معدات مثالية لتبادل الحرارة السائل-سائل والبخار السائل.هيكل مضغوط وخفيف الوزن، البصمة الصغيرة، التطبيق الواسع وطول عمر الخدمة. تحت نفس فقدان الضغط، معامل نقل الحرارة أعلى من 3-5 مرات من المبادلات الحرارية الأنبوبية،مساحة أرضيتها ثلث مساحة المبادلات الحرارية الأنابيبية، ومعدل استرداد الحرارة يمكن أن يصل إلى أكثر من 90٪.

1. البيئات المآكلة:في التطبيقات التي سيتم فيها تعريض مبادلة الحرارة الصفيحة للسوائل التآكلية ، مثل مياه البحر أو المحلول الحمضية أو المواد الكيميائية ، من الضروري استخدام مواد ذات مقاومة عالية للتآكل.الفولاذ المقاوم للصدأ، التيتانيوم، أو سبائك النيكل (مثل Inconel أو Hastelloy) غالبا ما تستخدم لخصائص مقاومة التآكل ممتازة.
2. صناعة الأغذية والمشروبات:في التطبيقات التي يتلامس فيها مبادل الحرارة الصفيح مع المنتجات الغذائية أو المشروبات أو المحلول الصيدلانية ، من الضروري استخدام مواد تلبي المعايير الصحية والنظافة.الفولاذ المقاوم للصدأ مع التشطيب السطحي الناعم، مثل الفولاذ المقاوم للصدأ 316L ، غالبا ما تستخدم لمقاومتها للتآكل وسهولة التنظيف.
3. التكييف الهوائي والاستخدام الصناعي العام:بالنسبة للتطبيقات الصناعية القياسية لـ HVAC والتطبيقات الصناعية العامة ، قد تكون مواد مثل الفولاذ المقاوم للصدأ ، الفولاذ الكربوني ، وبعض الخيارات المطلية أو المطلية مناسبة ،اعتمادا على ظروف التشغيل الخاصة والاعتبارات الميزانية.
4. النظافة والتنظيف:في التطبيقات التي تكون فيها قابلية التنظيف والنظافة حاسمة، يتم تفضيل المواد الناعمة غير المسامية مثل الفولاذ المقاوم للصدأ.بعض المبادلات الحرارية للصفائح قد يكون لها معالجات سطحية متخصصة لتعزيز القدرة على التنظيف ومنع نمو البكتيريا.
5. يمكننا توفير مجموعة كاملة من الصفائح المبادلة الحرارية والصفائح والقوالب والضمادات من النماذج التالية.

نماذج أخرى:

M3, M6B, M6M, M10B, M10M, M15B, M15M, M15E, M20M,MX25B, MX25M, M30, MA30M, MA30W, MA30S, M10BW, M15BW, AM10, AM20, AM20B, AK20, Clip10, Clip6, Clip8, AM30, MX25, TL3B, TL6B, TL10B, TL10P, TS20M,TS6M، AM30 ، P22 ، P26 ، P31 ، P32 ، P36 ، A15B ، A15M ، A10B ، A20B ، T20B ، T20M ، T20P ، AX30 ، AX30B ، AX30B ، AX30BW ، JWP26 ، JWP36 ، EC50 ، EC350 ، EC500 ، PR9 ، T5M ، T8M ، AS20 ، A15L ، AQUA-80 ، AQUA-100

أ.أ.ب.: T4، H12، H17، N35، N25، N50، SR2، SR6GL، SR9، SR14GD، SR14AP، TR9GN، LR9GN، LR2، A055، A085، J060، J092، J107، J185، Q030، Q055، Q080، K34، K55، K71، M60، M92، M107، P190، R55، S190، B110، B134A145

GEA: VT04, VT10, VT20, VT20M, VT40, VT40M, VT80, VT80M, VT402, VT405, VT405P, VT405L, AT405, NT50X, NT50T, NT50M, NT100T, NT100M, NT100X, NT150S, NT150L, NT250S, NT250M, NT250L, NT350S, NT350MNT2معدل التسجيل، LWC150S ، FA161

عملية الإنتاج:

• اختيار المواد:غالبًا ما يتم اختيار مواد عالية الجودة مثل الفولاذ المقاوم للصدأ أو التيتانيوم أو سبائك النيكل لمقاومتها للتآكل وقابلية التوصيل الحراري.

  قطع وتشكيل:يتم قطع المادة المختارة إلى أشكال وأحجام محددة باستخدام تقنيات مثل القطع بالليزر أو القطع بالمياه أو الطابع.

  طلاء:يمكن أن تخضع الألواح للنحت لإنشاء أنماط تعزز الاضطراب وتحسين كفاءة نقل الحرارة.

  التنظيف ومعالجة السطح:يتم تنظيف الألواح بعناية لإزالة أي شوائب ثم تخضع لعلاجات سطحية مثل التجاوز أو الطلاء لتعزيز المتانة والأداء.

  التجميع:يتم تجميع الألواح في وحدة مبادل حرارة ، غالبًا مع الصمامات والأطر ، لتشكيل مبادل حرارة كامل.

  مراقبة الجودة:خلال عملية الإنتاج، يتم تنفيذ تدابير مراقبة الجودة لضمان استيفاء اللوحات لمعايير الأداء والسلامة.

المكونات الهيكلية للمبادل الحراري للصفائح: لوحات المبادل الحراري ، الصمامات ، لوحات الضغط الثابتة ، لوحات الضغط المتحركة ، قضبان التوجيه ، أدوات الضغط والمكسرات ، الأعمدة ،الحوائط المتوسطة، إلخ

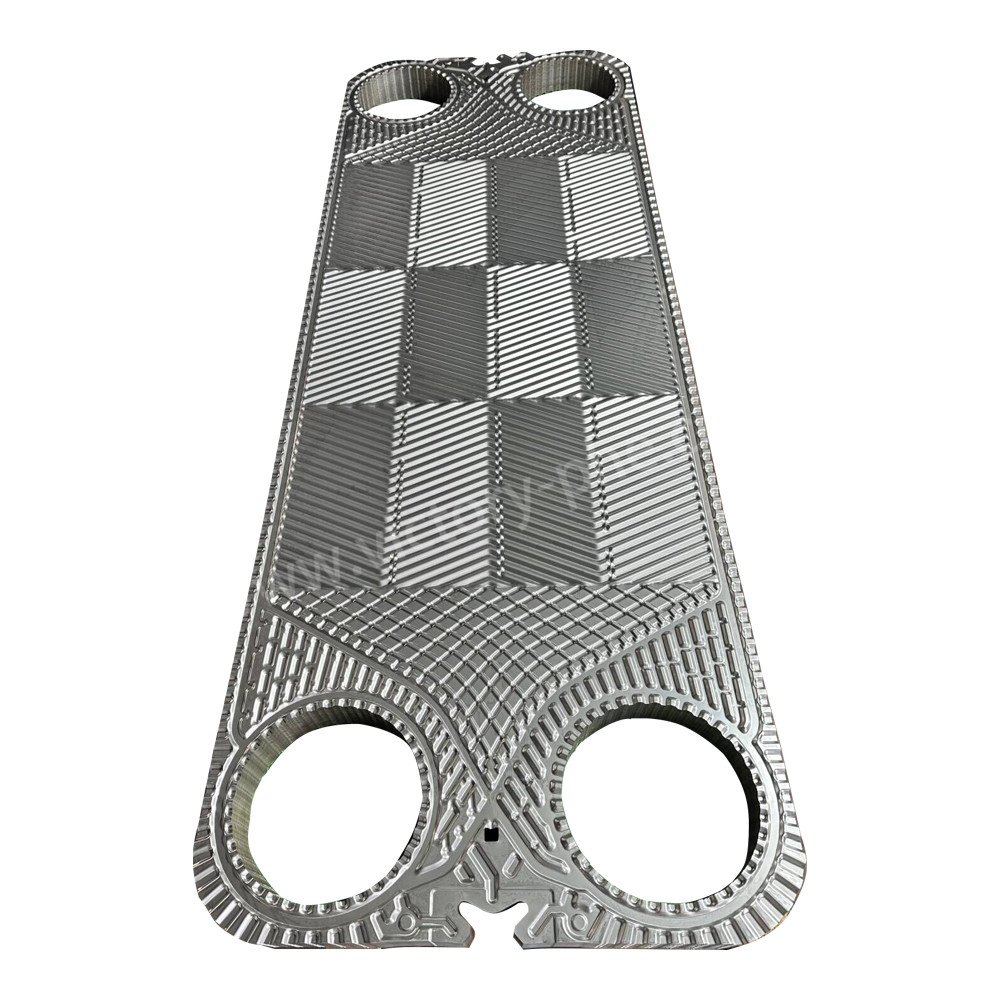

• لوحة مبادلة الحرارة: ورقة معدنية تم ضغطها مع الموجات، والخنادق الختامية والثقوب الزاوية، وهو عنصر مهم لنقل الحرارة.زيادة قوة وتصلب الألواح الرقيقة، تحسين القدرة على تحمل الضغط للمبادل الحراري، وتعزيز تدفق السائل المضطرب على سطح تبادل الحرارة، والحد من تكوين الرواسب والقذارة.
• غسيل: أغلق محيط اللوحة لمنع تسرب السائل إلى الخارجوتغليف جزء من الثقوب الزاوية وفقا لمتطلبات التصميم للسماح للسوائل الساخنة والباردة لتدفق في القنوات الخاصة بهم.
• لوحات الضغط الثابتة ولوحة الضغط المتحركة: عادة مصنوع من صفيحة من الفولاذ الكربوني أو صفيحة من الفولاذ المقاوم للصدأيتم تحديد السماكة وفقًا للقدرة على تحمل الضغط لضمان أن لوحات تبادل الحرارة مغلقة ومتماسكة بالتساوييتم تثبيت لوحة الضغط الثابتة في الطرف الأمامي ، ويتم استخدام لوحة الضغط المتحركة جنبا إلى جنب معها ويمكن أن تنزلق على قضيب التوجيه لسهولة التثبيت ،التفكيك والصيانة.
• عصا التوجيه:مثبتة على لوحة التشغيل والعمود، تستخدم لدعم لوحة التشغيل وتحديدها.
• لوحة الحائط المتوسطة: لوحة تقسم مبادلة حرارة لوحة إلى قسمين أو أكثر لتبادل الحرارة.يمكن تقسيم حزمة اللوحة على نفس الإطار إلى قسمين أو أكثر، ويمكن لكل قسم توفير تبادل حرارة لسوائل اثنين على التوالي. عندما يكون هناك سوائل اثنين فقط تبادل الحرارة، لا حاجة إلى قسم وسط.
• أدوات التثبيت والمكسرات: مرتبة بالتساوي حول لوحة الضغط ، تستخدم لضغط اللوحة بين لوحة الضغط الثابتة واللوحة الضغطية المتحركة.
• الركيزة: يدعم وزن مبادلة الحرارة الصفيحة ويدمج المبادلة الحرارية بأكملها.
