0.5mm 0.6mm 316/Hastelloy C276 المواد الصفائح المبدلة للحرارة لتحويل الحرارة

وصف المنتج

المياه النفط تبادل الحرارة Sondex الصفائح تبادل الحرارة S100 S121 S4A أنواع

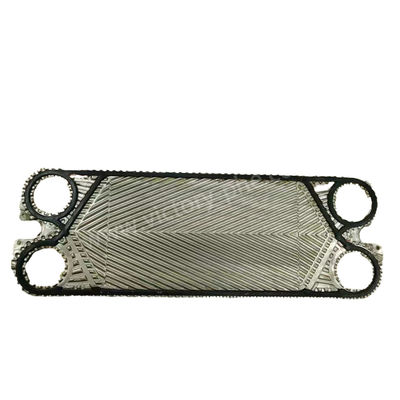

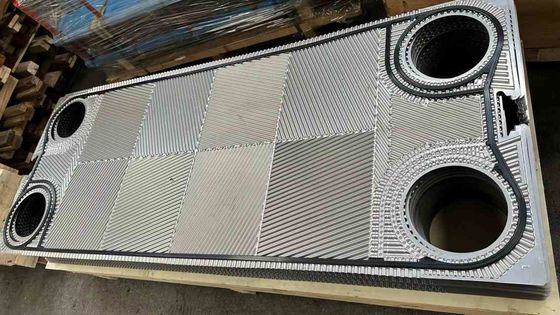

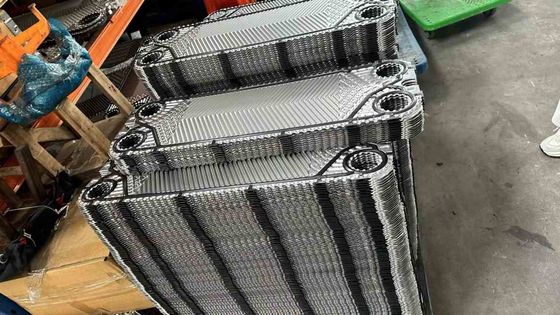

سوندكس لوحات المبادل الحراري

تعمل لوحات المبادل الحراري Sondex على أساس مبادئ نقل الحرارة من خلال تفاعل اثنين من تدفقات السوائل المنفصلة.تصميم لوحات المبادل الحراري Sondex يسمح لتبادل الحرارة الفعال بين السوائل مع الحفاظ عليها منفصلة جسدياهنا نظرة عامة على كيفية عمل لوحات المبادل الحراري Sondex:

تدفق السوائل: السوائل المشاركة في عملية تبادل الحرارة تتدفق عبر قنوات منفصلة داخل مبادل الحرارة الصفيح.يتدفق أحد السوائل من خلال القنوات على جانب واحد من لوحات المبادل الحراري، بينما يتدفق السائل الآخر من خلال القنوات على الجانب الآخر.

نقل الحرارة: عندما تتدفق السوائل في قنواتها الخاصة، يتم نقل الحرارة من السوائل إلى السوائل الأخرى من خلال الصفائح المعدنية الرقيقة التي تفصلها.مساحة السطح الكبيرة للصفائح تسهل نقل الحرارة الفعال بين السوائل.

مبدأ التدفق المضاد: تم تصميم لوحات تبادل الحرارة Sondex للعمل على مبدأ التدفق المضاد ، حيث يتدفق تيار السائل في اتجاهين معاكسين.هذا التصميم يزيد من فرق درجة الحرارة بين السوائل، مما يؤدي إلى نقل الحرارة بكفاءة.

التدفق المضطرب: تم تصميم مسارات التدفق داخل لوحات المبادل الحراري لتحفيز الاضطرابات في تدفقات السائل.التدفق المضطرب يعزز نقل الحرارة من خلال منع تكوين طبقات الحدود وتعزيز الخلط بين السوائل.

الكفاءة الحرارية: تم تصميم لوحات المبادل الحراري Sondex لتحسين الكفاءة الحرارية عن طريق تقليل انخفاض الضغط وتعظيم معامل نقل الحرارة ،مما يؤدي إلى تبادل حرارة فعال بين السوائل.

بشكل عام، تعمل لوحات المبادلات الحرارية Sondex من خلال توفير وسيلة موثوقة وفعالة لنقل الحرارة بين اثنين من تدفقات السوائل، مما يجعلها مناسبة لمجموعة واسعة من الصناعات التجارية،وتطبيقات التدفئة والتبريد السكنية.

مادة لوحة المبادل الحراري اختار:

• مياه الصنبور الشائعة:لاستخدامات المياه النقية ، يتم اختيار الفولاذ المقاوم للصدأ 304 بشكل شائع. ومع ذلك ، للمياه من الآبار ، ومياه الأنهار ، والمياه المدورة في الحلقة المغلقة ، وغيرها من الوسائط المعقدة ،الفولاذ المقاوم للصدأ 316 يفضل بسبب مقاومة التآكل أفضل مقارنة مع 304في حالة مياه البحر، التيتانيوم النقي (GR1) هو الخيار المفضل بسبب التركيز العالي لأيونات الكلوريد.يمكن استخدام الفولاذ الخارق الفولاذ المقاوم للصدأ 254SMO في بيئات أيون الكلوريد، تتجاوز أداء 316 الفولاذ المقاوم للصدأ.
• حمض:للحصول على حمض الكبريتيك المخفف بتركيز أقل من 10٪ ودرجة حرارة أقل من 50 درجة مئوية ، يمكن استخدام الفولاذ المقاوم للصدأ 316. ومع ذلك ، إذا كانت التركيز أعلى ، فإن مواد مثل الفولاذ المقاوم للصدأ 904L ،254SMO، أو سبيكة Hastelloy C276. ينطبق نفس المبدأ على حمض الفوسفوريك وحمض الهيدروكلوريك.
• البخارفي المناطق الجنوبية، يتم اختيار الفولاذ المقاوم للصدأ 316L لأن درجات حرارة البخار عادة ما تكون فوق 120 درجة مئوية.النظر في عوامل التكلفة، قد يختار بعض العملاء الفولاذ المقاوم للصدأ 304. ومع ذلك، مع مرور الوقت، هناك إمكانية التشوه في المبادل الحراري لوحة.
• زيت:للجهاز العام لتطبيقات زيت التشحيم والزيت الهيدروليكي ، فإن الفولاذ المقاوم للصدأ 304 مناسب.مع الأخذ بعين الاعتبار متطلبات مقاومة درجات الحرارة العالية، يوصى بالفولاذ المقاوم للصدأ 316.
