وصف المنتج
مبادلة حرارة صفيحة كفاءة مخصصة للمياه الزيت الحليب نقل الحرارة الأمثل

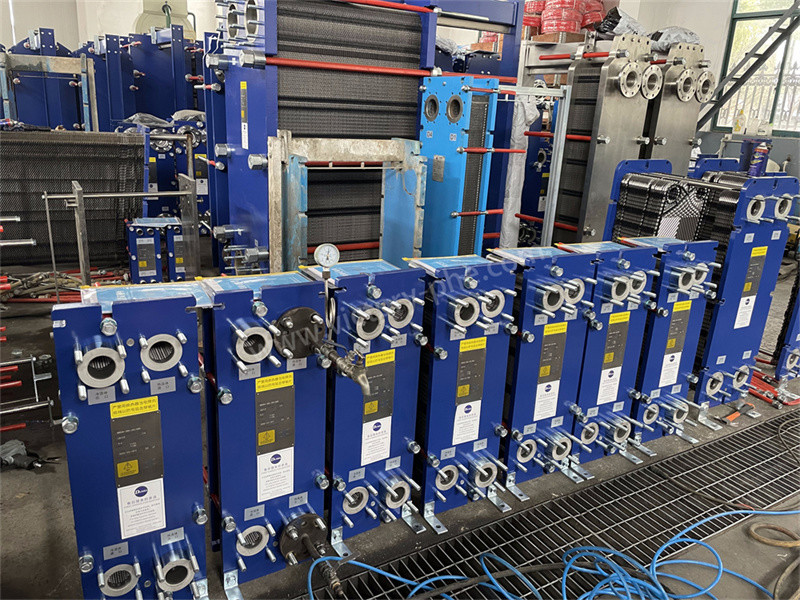

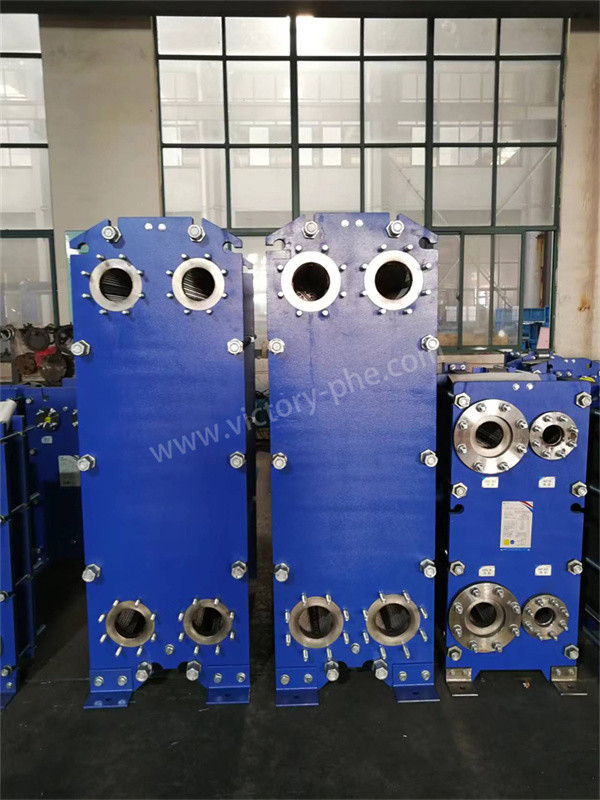

مبادلات الحرارة الصفيحة

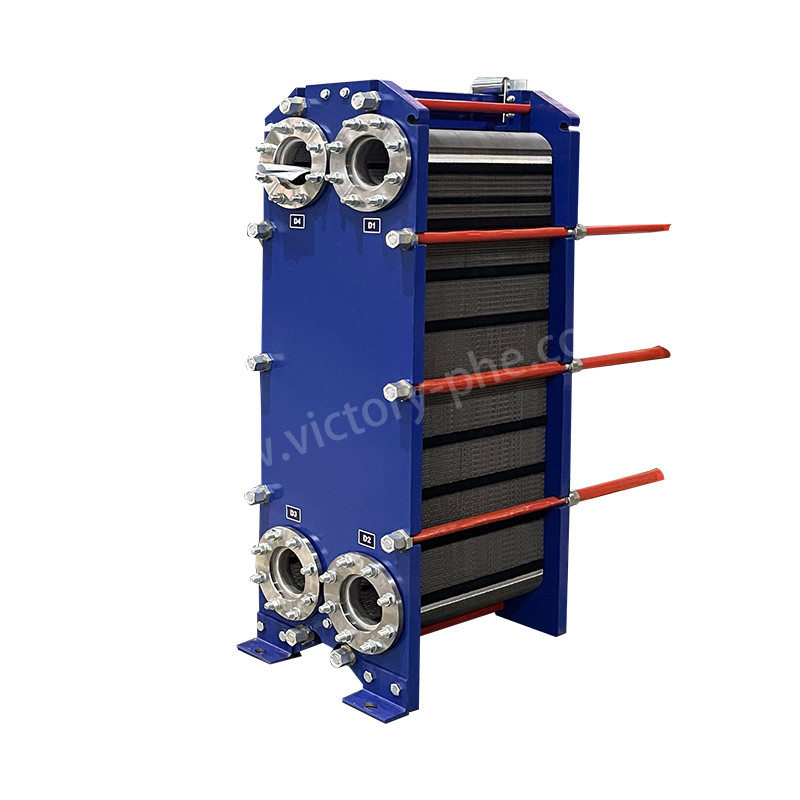

المبادل الحراري للصفائح هو مبادل حرارة عالي الكفاءة يتكون من لوحات معدنية مكدسة ذات شكل مجرف ، مما يزيد من مساحة سطح نقل الحرارة.
وتشمل مكوناتها الرئيسية الألواح والغطاءات وألواح الضغط والإطارات، مما يخلق قنوات مستطيلة رقيقة لتدفق السائل وضمان الختم السليم.
السوائل الباردة والساخنة تمر عبر قنوات منفصلة ، وتبادل الحرارة مع الألواح لتحقيق درجة الحرارة المطلوبة لتنفيذ تطبيقات مختلفة.
|
النموذج |
HU03/HM3 |
|
سمك الصفيحة |
0.5/0.6ملم |
|
حجم فتحة الصفيحة |
30ملم |
|
الحد الأقصى للإنتاج |
15 متر3/h |
|
أنبوب محول لقطر كبير |
DN30 |
|
ضغط العمل |
1.0/1.6MPa |
|
ضغط الاختبار |
1.3/2.1Mpa |
|
النموذج |
معدل التدفق القياسي القياسي م3/h |
الحد الأقصى لعدد القطع المجمعة ن |
حجم العقدة أ |
الحد الأقصى للطول L1 |
|
VH03 |
15 |
61 |
N*(2.6+X) |
353 |
|
VM3 |
15 |
61 |
N*(3.4+X) |
353 |
التطبيقات
| معيار المنتج لمبادل الحرارة الصفيح | |
| البند | مبادلة حرارة لوحة |
| العلامة التجارية | النصر |
| مواد الصفائح | التيتانيوم/النيكل/الستولي/الفولاذ المقاوم للصدأ 0.5mm 0.6mm 0.7mm 0.8mm 1mm |
| مادة الغسيل | NBR HNBR EPDM HEPDM VITON FKM السيليكون |
| مواد الإطار | الفولاذ الكربوني الملوّن |
| لون الإطار | أزرق أو لون مخصص |
| نوع الاتصال | شاشة أو خيط |
| معيار الجهاز | ANSI ASME BS BA JIS DIN GB ISO |
| المسمار الضيق | M24 M30 M39 |
| ضغط التصميم | أعلى 20Mpa، أدنى 10Mpa |
| ضغط العمل | عادي 12.5Mpa |
| الـ MOQ | مجموعة واحدة |
| الحزمة | علبة من الخشب المتعدد |
| الضمان | سنة واحدة |
| صناعة المعدات الأولية | يمكن أن تجعل استبدال |
|
مواد الصفائح |
السائل المناسب |
|
الفولاذ المقاوم للصدأ (SUS304، 316L الخ) |
المياه النقية، مياه الأنهار، المياه المالحة الصالحة للأكل، الزيت المعدني |
|
التيتانيوم، Ti-pd |
المياه المالحة، مياه البحر، مياه الملح |
|
SMO254 |
حمض الكبريتيك المخفف محلول المياه المالحة |
|
نـي |
درجة حرارة عالية، تركيز مرتفع من الصودا الخامية |
|
هاستيلو (C276، C22) |
حمض الكبريتيك المركز، حمض الهيدروكلوريك، حمض الفوسفور |
|
غسيل الجسم الرئيسي |
درجة حرارة التشغيل (°C) |
السائل المناسب |
|
الـ NBR |
-15 ~ +135 |
الماء، مياه البحر، الملح المعدني، المالح |
|
EPDM |
-25 ~ +180 |
الماء الساخن، البخار، الحمض، القاعدة |
|
F26 |
-25 ~ +230 |
حمض، قاعدة، سائل |
|
FTP |
0 ~ + 160 |
الحمض المركز، القاعدة، زيت درجة حرارة عالية، البخار |
أسئلة وأجوبة
س: هل يأتي المنتج بضمان؟
ج: نعم ، تأتي منتجاتنا مع ضمان لفترة معينة. عادة ما يتم تضمين معلومات ضمان مفصلة في عبوة المنتج أو دليل الاستخدام. إذا واجهت أي مشكلات نوعية أثناء الاستخدام ،الرجاء الاتصال بفريق خدمة العملاء لدينا على الفور، وسوف نقدم لكم مع خدمة ما بعد البيع اللازمة.
س: هل تقدمون خدمة التسليم النقدي؟
ج: نأسف، ولكن حالياً، لا نقدم خدمة التسليم النقدي. يمكنك اختيار طرق دفع أخرى مثل بطاقة الائتمان، أليبي،أو غيرها من طرق الدفع عبر الإنترنت أثناء تسجيل الدخول لإكمال طلبكهذا يضمن التعامل السريع والشحن لطلبك.
س: هل هناك خصم متاح للشراء بالجملة أو بالجملة؟
ج: نعم، نحن نقدم خصومات لشراءات الجملة والكميات الكبيرة. إذا كنت مهتمًا بشراء كمية كبيرة من العناصر أو الانخراط في أعمال الجملة،الرجاء الاتصال بفريق خدمة العملاء لدينا للحصول على معلومات حول خصومات الجملة وكميات الشراء الحد الأدنى.
