وصف المنتج

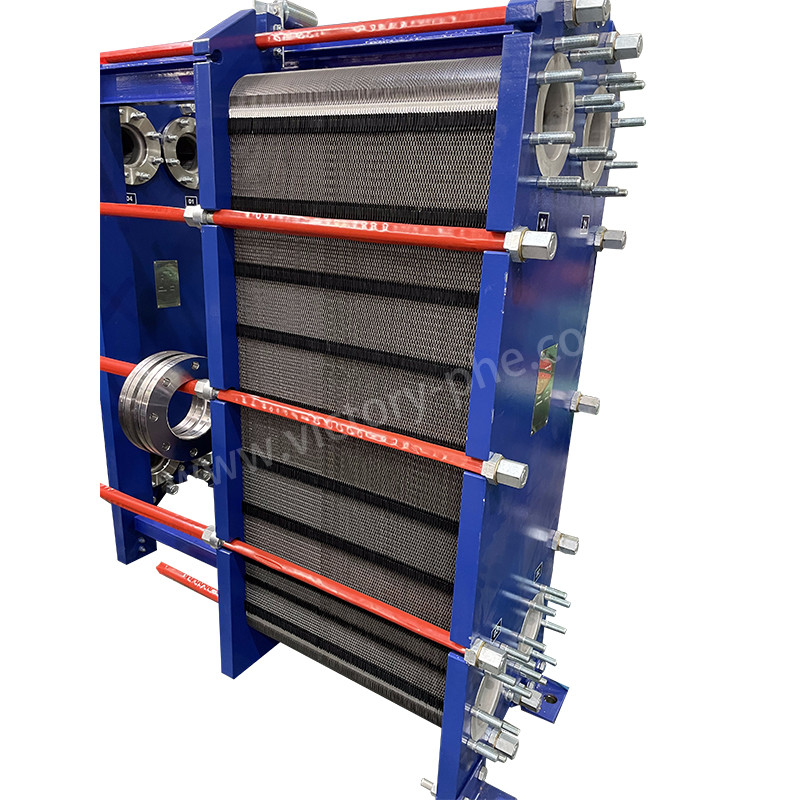

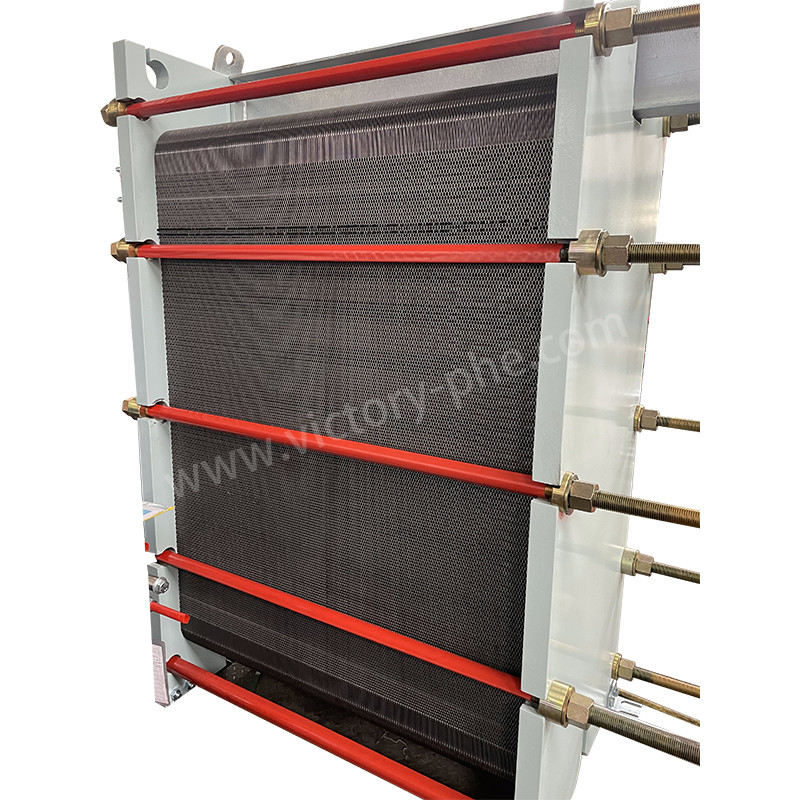

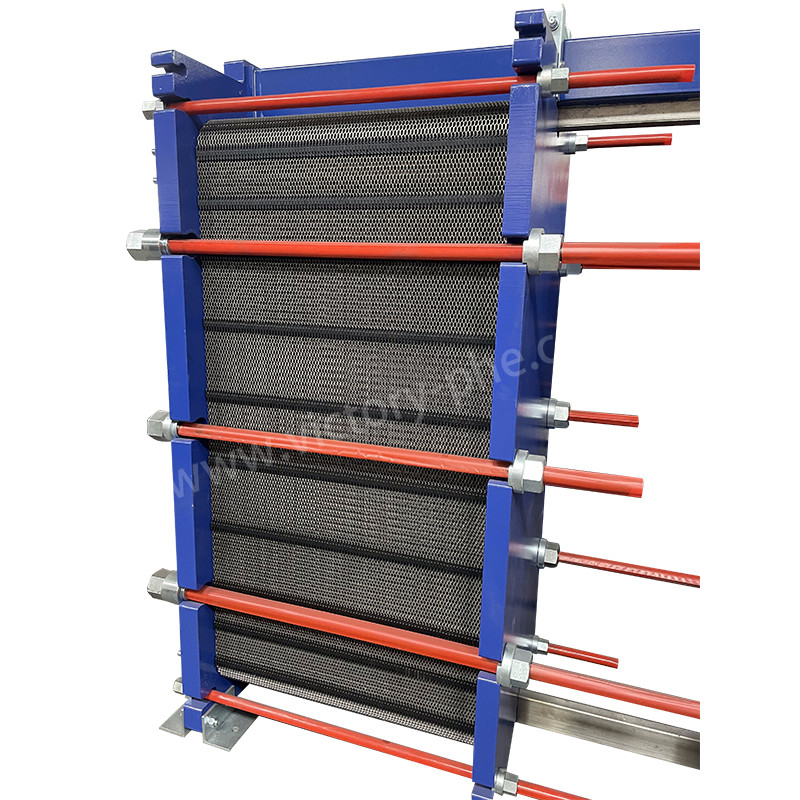

مبادلات الحرارة الصفيحة
المبادلات الحرارية للصفائح لديها مجموعة واسعة من التطبيقات في مختلف الصناعات بسبب كفاءتها وتصميمها المدمج وفعاليتها. بعض التطبيقات الشائعة لمبادلات الحرارة للصفائح تشمل:
1أنظمة التكييف:يتم استخدام مبادلات الحرارة الصفيحة في أنظمة التدفئة والتهوية وتكييف الهواء لنقل الحرارة بين تدفقات الهواء أو المياه أو المبردات.
2التبريد:يتم استخدام مبادلات الحرارة الصفيحة في أنظمة التبريد لتطبيقات التبريد واسترداد الحرارة.
صناعة الأغذية والمشروبات: يتم استخدام مبادلات الحرارة الصفيحة لعمليات التطهير والتسخين والتبريد والتعقيم في صناعة الأغذية والمشروبات.
3المعالجة الكيميائية:يتم استخدام مبادلات الحرارة الصفيحة في مصانع معالجة الكيماويات للتسخين والتبريد والتكثيف وتبخر المواد الكيميائية المختلفة.
4توليد الطاقة:يتم استخدام مبادلات الحرارة الصفيحة في محطات توليد الطاقة لتبريد زيت التشحيم في التوربينات وتبريد دوائر المياه وأنظمة استرداد الحرارة.
5الصناعة البحرية:يتم استخدام مبادلات الحرارة الصفيحة في التطبيقات البحرية لمحركات التبريد والمولدات وأنظمة HVAC على السفن والمنصات البحرية.
6صناعة الأدوية:يتم استخدام مبادلات الحرارة الصفيحة في عمليات التسخين والتبريد والتعقيم في تصنيع الأدوية.
7صناعة النفط والغاز:يتم استخدام مبادلات الحرارة الصفيحة لعمليات التدفئة والتبريد في مصافي النفط ومصانع البتروكيماويات ومرافق معالجة الغاز الطبيعي.
لاختيار مبادلة حرارة صفيحة (PHE) ، والنظر في العوامل التالية:
متطلبات التطبيق:تحديد احتياجات التطبيق المحددة، بما في ذلك معدل تدفق السائل، درجات حرارة المدخل والخارج، ضغط التشغيل، ونوع السائل الذي يتم معالجته.
مواد الصفائح والغسالات: اختيار المواد المناسبة للصفائح والغلافات بناءً على التوافق الكيميائي ومقاومة التآكل ودرجة حرارة العمل.
كفاءة نقل الحرارة: النظر في كفاءة نقل الحرارة من PHE فيما يتعلق بنوع السائل والفرق في درجة الحرارة بين السوائل.
سهولة الصيانة: تقييم سهولة صيانة PHE، بما في ذلك إمكانية الوصول إلى التنظيف واستبدال الأجزاء.
التكلفة وكفاءة استخدام الطاقة:تأخذ في الاعتبار التكلفة الأولية للمعدات وكذلك التكاليف التشغيلية المرتبطة باستهلاك الطاقة.
الحجم والقدرة:اختيار PHE بحجم وقدرة مناسبة لتلبية متطلبات التطبيق ، مع الأخذ بعين الاعتبار قيود المساحة المتاحة.
من خلال النظر في هذه العوامل والاستشارة مع أخصائي مبادلات الحرارة، يمكنك اتخاذ خيار مستنير يلبي الاحتياجات المحددة لتطبيقك.
هذه ليست سوى أمثلة قليلة من العديد من التطبيقات التي يلعب فيها مبادلات الحرارة الصفيحة دورا حاسما في عمليات نقل الحرارة الفعالة.
|
النموذج |
DLXU03/DLXM3 |
|
سمك الصفيحة |
0.5/0.6ملم |
|
حجم فتحة الصفيحة |
50ملم |
|
الحد الأقصى للإنتاج |
45 متر3/h |
|
أنبوب محول لقطر كبير |
DN50 |
|
ضغط العمل |
1.0/1.6MPa |
|
ضغط الاختبار |
1.3/2.1Mpa |
|
النموذج |
معدل التدفق القياسي القياسي م3/h |
الحد الأقصى لعدد القطع المجمعة ن |
حجم العقدة أ |
الحد الأقصى للطول L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
| معيار المنتج لمبادل الحرارة الصفيح | |
| البند | مبادلة حرارة لوحة |
| العلامة التجارية | النصر |
| مواد الصفائح | التيتانيوم/النيكل/الستولي/الفولاذ المقاوم للصدأ 0.5mm 0.6mm 0.7mm 0.8mm 1mm |
| مادة الغسيل | NBR HNBR EPDM HEPDM VITON FKM السيليكون |
| مواد الإطار | الفولاذ الكربوني الملوّن |
| لون الإطار | أزرق أو لون مخصص |
| نوع الاتصال | شاشة أو خيط |
| معيار الجهاز | ANSI ASME BS BA JIS DIN GB ISO |
| المسمار الضيق | M24 M30 M39 |
| ضغط التصميم | أعلى 20Mpa، أدنى 10Mpa |
| ضغط العمل | عادي 12.5Mpa |
| الـ MOQ | مجموعة واحدة |
| الحزمة | علبة من الخشب المتعدد |
| الضمان | سنة واحدة |
| صناعة المعدات الأولية | يمكن أن تجعل استبدال |
س: كيفية التأكد من الحجم والقدرة عند اختيار PHE
ج: عند اختيار مبادل حرارة صفيحة (PHE) وضمان الحجم والقدرة على تلبية احتياجاتك، اتبع هذه الخطوات:
تحديد الحرارة: حساب معدل نقل الحرارة المطلوب بناءً على متطلبات التطبيق الحرارية.
معدلات تدفق السوائل: تحديد معدلات تدفق السوائل (الساخنة والباردة) لتحديد قدرة المبادل الحراري.
الفرق في درجة الحرارة: ضع في اعتبارك الفرق في درجة الحرارة بين السوائل الساخنة والباردة لحساب مساحة السطح المطلوبة لنقل الحرارة بكفاءة.
انخفاض الضغط: قم بتقييم انخفاض الضغط المسموح به في النظام لاختيار PHE الذي يستوفي هذه المعيار.
قيود الحجم: ضع في اعتبارك المساحة المتاحة للتركيب لضمان أن يتناسب PHE المحدد داخل المنطقة المحددة.
إرشادات الشركة المصنعة: استشر مواصفات الشركة المصنعة وإرشاداتها لاختيار الحجم والقدرة المناسبة بناءً على متطلبات تطبيقك.
من خلال اتباع هذه الخطوات والنظر في هذه العوامل، يمكنك اختيار مبادل حرارة صفيحة مع الحجم المناسب والقدرة على تلبية بشكل فعال احتياجات نقل الحرارة الخاصة بك.
|
مواد الصفائح |
السائل المناسب |
|
الفولاذ المقاوم للصدأ (SUS304، 316L الخ) |
المياه النقية، مياه الأنهار، المياه المالحة الصالحة للأكل، الزيت المعدني |
|
التيتانيوم، Ti-pd |
المياه المالحة، مياه البحر، مياه الملح |
|
SMO254 |
حمض الكبريتيك المخفف محلول المياه المالحة |
|
نـي |
درجة حرارة عالية، تركيز مرتفع من الصودا الخامية |
|
هاستيلو (C276، C22) |
حمض الكبريتيك المركز، حمض الهيدروكلوريك، حمض الفوسفور |
|
غسيل الجسم الرئيسي |
درجة حرارة التشغيل (°C) |
السائل المناسب |
|
الـ NBR |
-15 ~ +135 |
الماء، مياه البحر، الملح المعدني، المالح |
|
EPDM |
-25 ~ +180 |
الماء الساخن، البخار، الحمض، القاعدة |
|
F26 |
-25 ~ +230 |
حمض، قاعدة، سائل |
|
FTP |
0 ~ + 160 |
الحمض المركز، القاعدة، زيت درجة حرارة عالية، البخار |
في نظام HVAC (التدفئة والتهوية وتكييف الهواء) ، يعمل مبادل الحرارة الصفيح عن طريق نقل الحرارة بين سوائل مختلفة ، عادة الماء والهواء.هنا كيف يعمل المبادل الحراري لوحة في نظام HVAC:
نقل الحرارة:في مبادلة الحرارة للصفائح ، تتدفق السوائل الساخنة والباردة في قنوات منفصلة تشكلها الصفائح. يتم نقل الحرارة من السوائل الساخنة إلى السوائل الباردة من خلال الصفائح المعدنية.
كفاءة نقل الحرارة:الصفائح في مبادل الحرارة الصفائح رقيقة ولديها مساحات سطحية كبيرة ، مما يسهل نقل الحرارة الفعال بين السوائل.
التدفق المستمر:عندما يتدفق السوائل عبر القنوات التي تشكلها الصفائح ، يحدث تبادل الحرارة. يسمح التصميم المدمج والفعال لمبادل الحرارة للصفائح بنقل الحرارة بسرعة وفعالية.
تحكم درجة الحرارة:تم تصميم مبادل الحرارة الصفيحة للسيطرة على درجة حرارة الهواء الذي ينفخ من خلال نظام HVAC ، وضمان أن يتم تسخين المساحة أو تبريدها حسب الحاجة.
باختصار، المبادل الحراري للصفائح يلعب دورا رئيسيا في كفاءة نظام HVAC، مما يساعد على تنظيم درجة حرارة الهواء وتحسين الراحة الحرارية في المناطق السكنية،المباني التجارية والصناعية.
