وصف المنتج

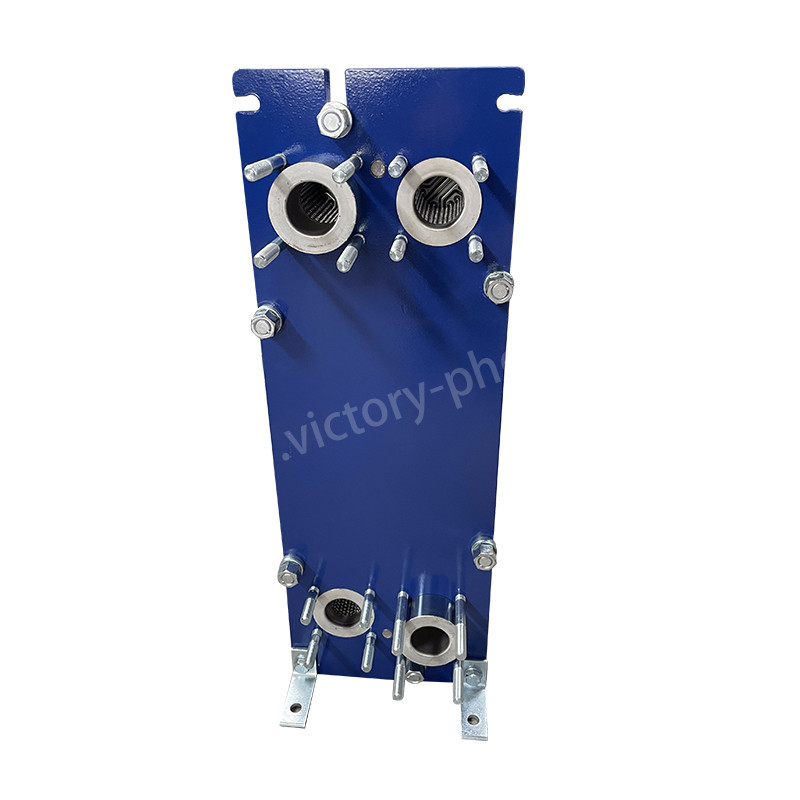

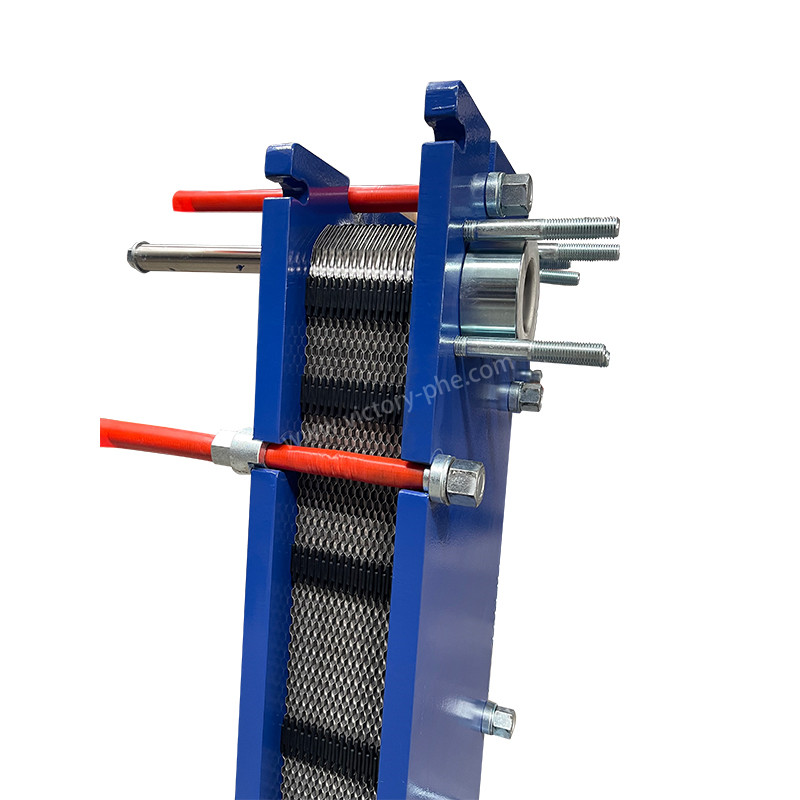

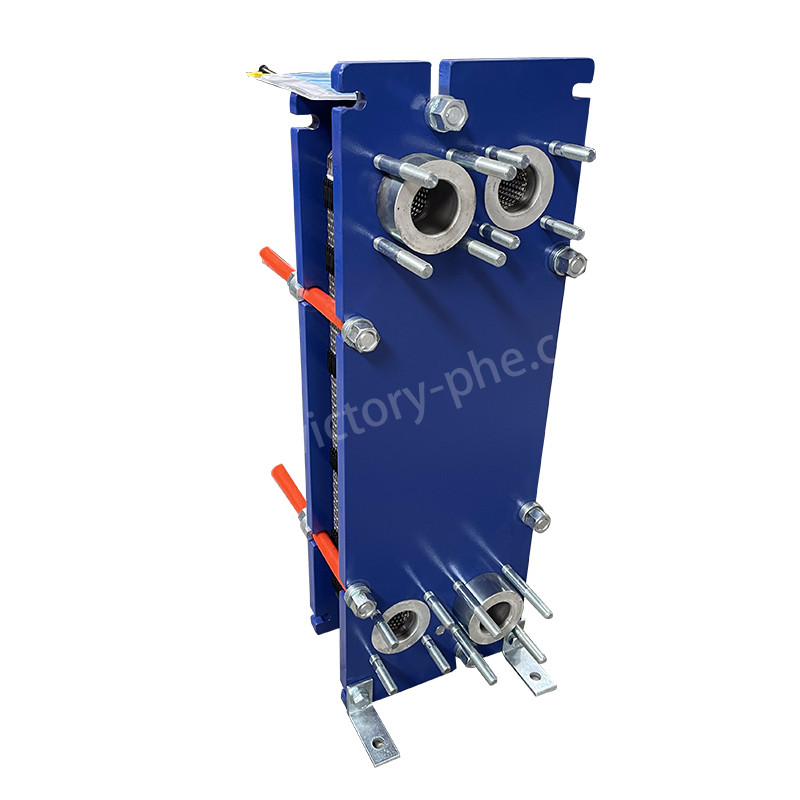

VH05 الصلب المقاوم للصدأ الصفيحة المختومة المبادل الحراري لأنظمة HVAC والتبريد وتبريد المياه نقل الحرارة
مبادلات الحرارة الصفيحة
المبادلات الحرارية للصفائح لديها مجموعة واسعة من التطبيقات في مختلف الصناعات بسبب كفاءتها وتصميمها المدمج وفعاليتها. بعض التطبيقات الشائعة لمبادلات الحرارة للصفائح تشمل:
1أنظمة التكييف:المبادلات الحرارية للصفائح تلعب دورًا حاسمًا في أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) من خلال تسهيل نقل الحرارة بكفاءة بين وسائط مختلفة مثل تدفقات الهواء ،الماءأو المبردات.
2التبريد:يجد مبادلات الحرارة الصفيحة استخدامًا واسعًا في أنظمة التبريد لأغراض التبريد وكذلك تطبيقات استرداد الحرارة. في صناعة الأغذية والمشروبات ،يتم استخدام مبادلات الحرارة الصفيحة لمجموعة من العمليات بما في ذلك التبشيرية، التدفئة والتبريد والعقمة. يلعبون دورًا حاسمًا في الحفاظ على ظروف درجة الحرارة المطلوبة لمختلف منتجات الأغذية والمشروبات.
3المعالجة الكيميائية:يتم استخدام مبادلات الحرارة الصفيحة في مصانع معالجة الكيماويات للتسخين والتبريد والتكثيف وتبخر المواد الكيميائية المختلفة.
4توليد الطاقة:يتم استخدام مبادلات الحرارة الصفيحة في محطات توليد الطاقة لتبريد زيت التشحيم في التوربينات وتبريد دوائر المياه وأنظمة استرداد الحرارة.
5الصناعة البحرية:يتم استخدام مبادلات الحرارة الصفيحة في التطبيقات البحرية لمحركات التبريد والمولدات وأنظمة HVAC على السفن والمنصات البحرية.
6صناعة الأدوية:يتم استخدام مبادلات الحرارة الصفيحة في عمليات التسخين والتبريد والتعقيم في تصنيع الأدوية.
7صناعة النفط والغاز:يتم استخدام مبادلات الحرارة الصفيحة لعمليات التدفئة والتبريد في مصافي النفط ومصانع البتروكيماويات ومرافق معالجة الغاز الطبيعي.
هذه ليست سوى أمثلة قليلة من العديد من التطبيقات التي يلعب فيها مبادلات الحرارة الصفيحة دورا حاسما في عمليات نقل الحرارة الفعالة.
|
النموذج |
DLXU03/DLXM3 |
|
سمك الصفيحة |
0.5/0.6ملم |
|
حجم فتحة الصفيحة |
50ملم |
|
الحد الأقصى للإنتاج |
45 متر3/h |
|
أنبوب محول لقطر كبير |
DN50 |
|
ضغط العمل |
1.0/1.6MPa |
|
ضغط الاختبار |
1.3/2.1Mpa |
|
النموذج |
معدل التدفق القياسي القياسي م3/h |
الحد الأقصى لعدد القطع المجمعة ن |
حجم العقدة أ |
الحد الأقصى للطول L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
| معيار المنتج لمبادل الحرارة الصفيح | |
| البند | مبادلة حرارة لوحة |
| العلامة التجارية | النصر |
| مواد الصفائح | التيتانيوم/النيكل/الستولي/الفولاذ المقاوم للصدأ 0.5mm 0.6mm 0.7mm 0.8mm 1mm |
| مادة الغسيل | NBR HNBR EPDM HEPDM VITON FKM السيليكون |
| مواد الإطار | الفولاذ الكربوني الملوّن |
| لون الإطار | أزرق أو لون مخصص |
| نوع الاتصال | شاشة أو خيط |
| معيار الجهاز | ANSI ASME BS BA JIS DIN GB ISO |
| المسمار الضيق | M24 M30 M39 |
| ضغط التصميم | أعلى 20Mpa، أدنى 10Mpa |
| ضغط العمل | عادي 12.5Mpa |
| الـ MOQ | مجموعة واحدة |
| الحزمة | علبة من الخشب المتعدد |
| الضمان | سنة واحدة |
| صناعة المعدات الأولية | يمكن أن تجعل استبدال |
|
مواد الصفائح |
السائل المناسب |
|
الفولاذ المقاوم للصدأ (SUS304، 316L الخ) |
المياه النقية، مياه الأنهار، المياه المالحة الصالحة للأكل، الزيت المعدني |
|
التيتانيوم، Ti-pd |
المياه المالحة، مياه البحر، مياه الملح |
|
SMO254 |
حمض الكبريتيك المخفف محلول المياه المالحة |
|
نـي |
درجة حرارة عالية، تركيز مرتفع من الصودا الخامية |
|
هاستيلو (C276، C22) |
حمض الكبريتيك المركز، حمض الهيدروكلوريك، حمض الفوسفور |
|
غسيل الجسم الرئيسي |
درجة حرارة التشغيل (°C) |
السائل المناسب |
|
الـ NBR |
-15 ~ +135 |
الماء، مياه البحر، الملح المعدني، المالح |
|
EPDM |
-25 ~ +180 |
الماء الساخن، البخار، الحمض، القاعدة |
|
F26 |
-25 ~ +230 |
حمض، قاعدة، سائل |
|
FTP |
0 ~ + 160 |
الحمض المركز، القاعدة، زيت درجة حرارة عالية، البخار |
مبادلات الحرارة الصفيحة هي مكونات أساسية في أنظمة HVAC ، مسؤولة عن نقل الحرارة بين السوائل مثل الماء والهواء. إليك لمحة عامة عن عملها في نظام HVAC:
1نقل الحرارة:يحتوي مبادل الحرارة الصفيح على قنوات منفصلة للسوائل الساخنة والباردة ، مما يسمح لنقل الحرارة من السوائل الساخنة إلى السوائل الباردة من خلال الألواح المعدنية.
2نقل الحرارة الفعال:الصفائح الرقيقة ذات المساحات السطحية الكبيرة في مبادل الحرارة تمكن من تبادل الحرارة الفعال بين السوائل.
3التدفق المستمر:تتدفق السوائل عبر القنوات التي تشكلها الألواح، مما يسهل نقل الحرارة بسرعة وفعالية.
4تحكم درجة الحرارة:يساعد مبادل الحرارة الصفيحة في تنظيم درجة حرارة الهواء الذي ينفخ من خلال نظام HVAC ، مما يضمن التدفئة أو التبريد المناسب لمستوى الراحة المطلوب.
في الختام، المبادلات الحرارية الصفيحة حيوية لأنظمة HVAC، وتعزيز كفاءتها والمساهمة في الراحة الحرارية المثلى في مختلف البيئات، بما في ذلك السكنية والتجارية،والمباني الصناعية.
