معالجة مراقبة الجودة لمبادل الحرارة الصفيح
أثناء إنتاج مبادلات الحرارة الصفيحة (PHE) ، عادة ما يتم تنفيذ عدة عمليات مراقبة الجودة لضمان استيفاء عملية التصنيع للمعايير المطلوبة.هنا بعض عمليات مراقبة الجودة الرئيسية لمبادلات الحرارة الصفيحة:
فحص المواد:التحقق من جودة ومواصفات المواد المستخدمة في بناء المبادل الحراري ، مثل الألواح والمسامير ومكونات الإطار.
دقة الأبعاد:تحقق من أبعاد الألواح والغطاءات ومكونات الإطار للتأكد من أنها تلبي مواصفات التصميم والتسامحات.
تفتيش لحام:إجراء عمليات تفتيش لضمان استخدام تقنيات لحام مناسبة لتجميع مكونات المبادل الحراري، والتحقق من العيوب أو التقطعات.
اختبار الضغط:إجراء اختبارات الضغط للتحقق من سلامة المبادل الحراري في ظل ظروف التشغيل ، وضمان قدرته على تحمل الضغط المطلوب دون تسرب.
اختبار كفاءة نقل الحرارة:تقييم كفاءة نقل الحرارة للمبادل الحراري من خلال إجراء اختبارات الأداء للتأكد من استيفائه للمتطلبات الحرارية المحددة.
فحص النهاية السطحية:تحقق من النهاية السطحية للصفائح والغلافات للتأكد من أنها تلبي متطلبات السلاسة لنقل الحرارة الفعال.
اختبار وظيفي:اختبار المبادل الحراري المجمّع في ظروف تشغيل محاكاة للتحقق من أدائه، بما في ذلك معدلات التدفق، وفوارق درجة الحرارة، وانخفاض الضغط.
من خلال تنفيذ عمليات مراقبة الجودة هذه في جميع أنحاء إنتاج مبادلات الحرارة الصفيحة ، يمكن للمصنعين ضمان أن المنتج النهائي يلبي معايير الجودة ، يعمل بكفاءة ،وتوفر أداء موثوق به لنقل الحرارة.

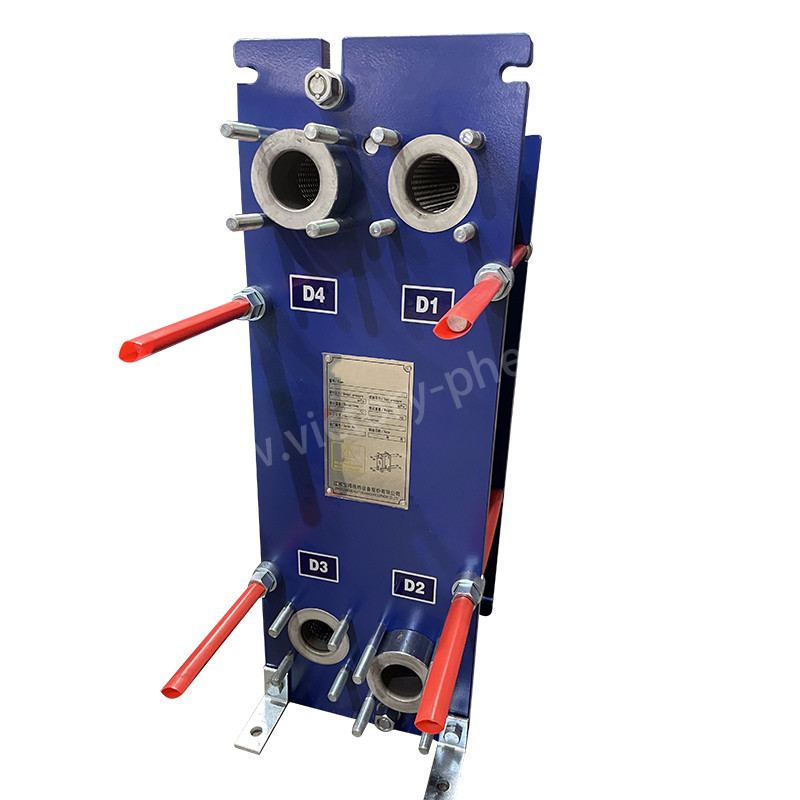

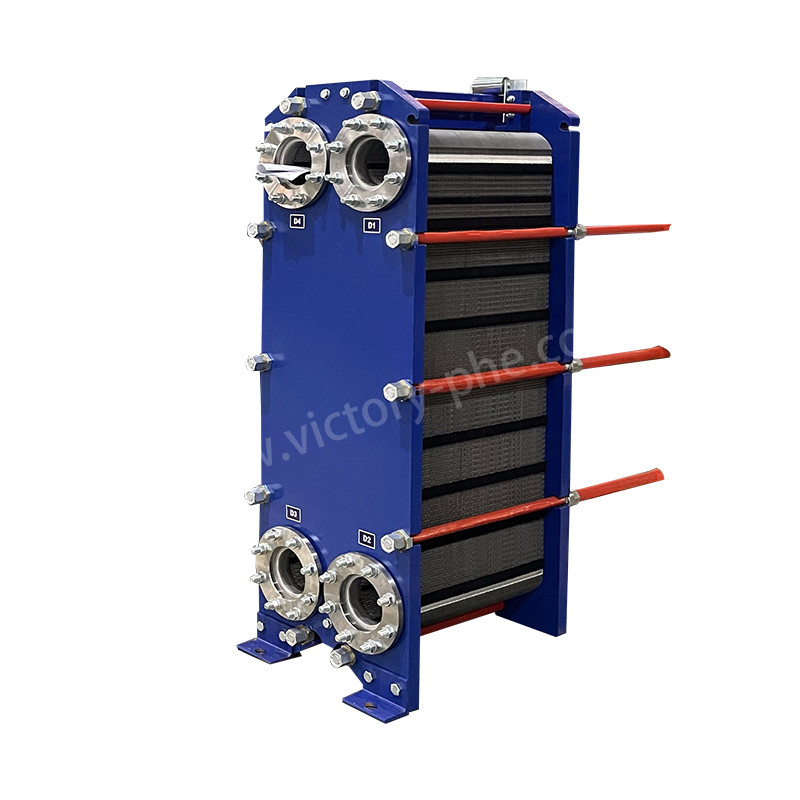

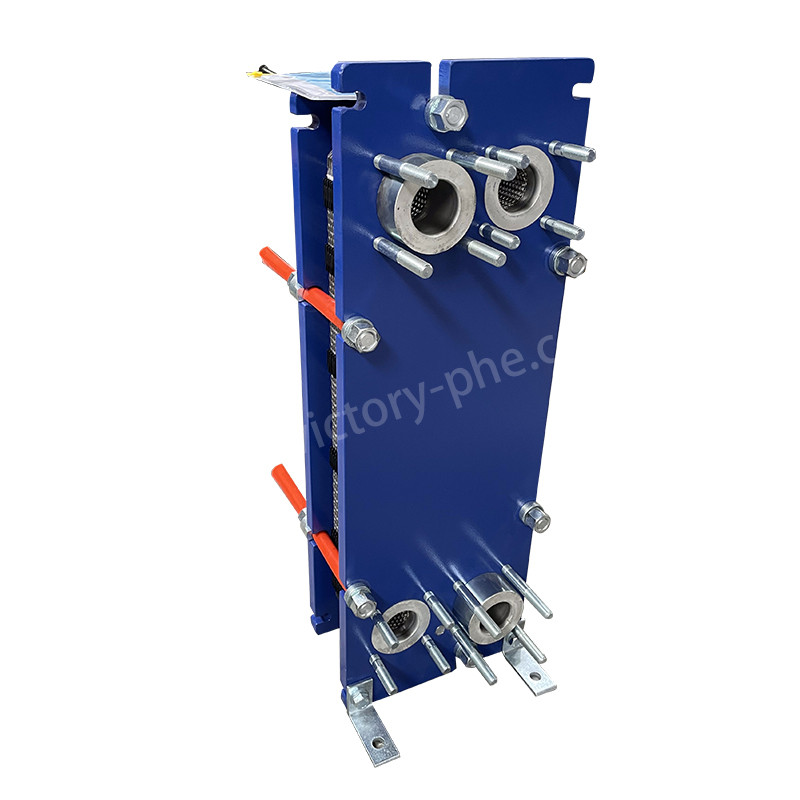

وصف المنتج
1مبادل الحرارة الصفيح هو نوع من المبادلات الحرارية التي تستخدم لوحات معدنية لنقل الحرارة بين سوائل. تتكون هذه المبادلات من عدة رقيقة،لوحات منفصلة قليلاً ذات مساحات سطحية كبيرة جداً وممرات تدفق السوائل لنقل الحرارةيمكن أن تتدفق السوائل في ترتيب مضاد للتيار أو التيار المشترك ، مما يسمح بنقل الحرارة بكفاءة.
2يتم استخدام مبادلات الحرارة الصفيحة بشكل شائع في مجال التكييف والتهوية والتبريد ومعالجة الكيماويات وصناعات الأغذية والمشروبات بسبب كفاءتها العالية في نقل الحرارة وحجمها المدمج.وسهولة الصيانةغالبًا ما يتم تفضيلها على مبادلات الحرارة التقليدية القشرية والأنبوبية بسبب انخفاض تكاليفها ومعدلات نقل الحرارة الأعلى ومرونة في التعامل مع السوائل المختلفة.
3تصميم مبادلات الحرارة الصفيحة يسمح بسهولة التفتيش والتنظيف والصيانة، مما يجعلها خيارًا شائعًا لمختلف التطبيقات الصناعية والتجارية.
| النموذج | VH15/VN15/VM15M |
| سمك الصفيحة | 0.5/0.6ملم |
| حجم فتحة الصفيحة | 150ملم |
| الحد الأقصى للإنتاج | 380 متر3/h |
| أنبوب محول لقطر كبير | DN150 |
| ضغط العمل | 1.0/1.6MPa |
| ضغط الاختبار | 1.3/2.1Mpa |
|
النموذج |
معدل التدفق القياسي القياسي م3/h |
الحد الأقصى لعدد القطع المجمعة ن |
حجم العقدة أ |
الحد الأقصى للطول L1 |
|
VH15 |
380 |
253 |
N*(3.8+X) |
2346 |
|
VN15 |
380 |
268 |
N*(2.6+X) |
2046 |
|
VM15M |
380 |
415 |
N*(4.0+X) |
3401 |
|
معيار المنتج لمبادل الحرارة الصفيح |
|
|
البند |
مبادلة حرارة لوحة |
|
العلامة التجارية |
النصر |
|
مواد الصفائح |
التيتانيوم/النيكل/الستولي/الفولاذ المقاوم للصدأ 0.5mm 0.6mm 0.7mm 0.8mm 1mm |
|
مادة الغسيل |
NBR HNBR EPDM HEPDM VITON FKM السيليكون |
|
مواد الإطار |
الفولاذ الكربوني الملوّن |
|
لون الإطار |
أزرق أو لون مخصص |
|
نوع الاتصال |
شاشة أو خيط |
|
معيار الجهاز |
ANSI ASME BS BA JIS DIN GB ISO |
|
المسمار الضيق |
M24 M30 M39 |
|
ضغط التصميم |
أعلى 20Mpa، أدنى 10Mpa |
|
ضغط العمل |
عادي 12.5Mpa |
|
الـ MOQ |
مجموعة واحدة |
|
الحزمة |
علبة من الخشب المتعدد |
|
الضمان |
سنة واحدة |
|
صناعة المعدات الأولية |
يمكن أن تجعل استبدال |
التطبيقات
أنظمة التكييف والتهوية: تستخدم أجهزة تبادل الحرارة في أنظمة التدفئة والتهوية وتكييف الهواء لنقل الحرارة بين هواء المبنى والمياه أو المبردات المتداولة.
التبريد: يتم استخدامها في أنظمة التبريد التجارية والصناعية لعمليات التبريد ونقل الحرارة.
معالجة الأطعمة والمشروبات: تلعب أجهزة تبادل الحرارة في الأطباق دورًا حاسمًا في معالجة الأطعمة والمشروبات لتمهيد السوائل مثل الحليب والعصير والبيرة والنبيذ وتسخينها وتبريدها.
المعالجة الكيميائية: تستخدم في عمليات تصنيع المواد الكيميائية لتسخين وتبريد المواد الكيميائية والسوائل المختلفة.
أسئلة وأجوبة
س: هل يأتي المنتج بضمان؟
ج: نعم ، تأتي منتجاتنا مع ضمان لفترة معينة. عادة ما يتم تضمين معلومات ضمان مفصلة في عبوة المنتج أو دليل الاستخدام. إذا واجهت أي مشكلات نوعية أثناء الاستخدام ،الرجاء الاتصال بفريق خدمة العملاء لدينا على الفور، وسوف نقدم لكم مع خدمة ما بعد البيع اللازمة.
س: كم مدة التسليم؟
ج: عادةً حوالي 15-20 يوم بعد الدفع.
