وصف المنتج

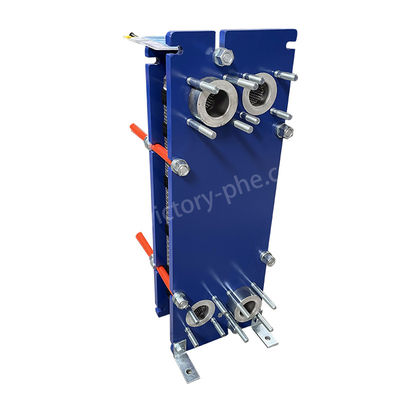

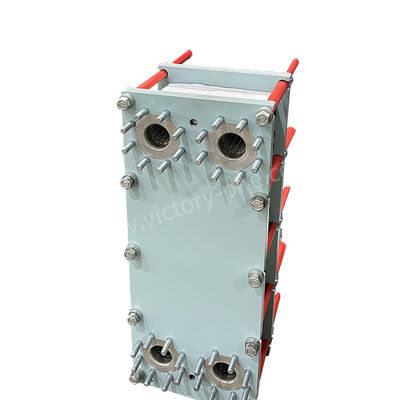

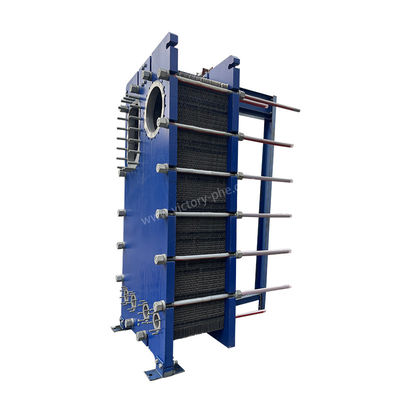

VH05 الصلب المقاوم للصدأ الصفيحة مبادلة حرارة للتكييف الهوائي، التبريد، وتبريد المياه
مبادلات الحرارة الصفيحة
المبادلات الحرارية للصفائح لديها مجموعة واسعة من التطبيقات في مختلف الصناعات بسبب كفاءتها وتصميمها المدمج وفعاليتها. بعض التطبيقات الشائعة لمبادلات الحرارة للصفائح تشمل:
1أنظمة التكييف:المبادلات الحرارية الصفيحة هي مكونات أساسية من أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) ، مما يتيح تبادل الحرارة بكفاءة بين مختلف الوسائط بما في ذلك الهواء والماء ،ومواد التبريدوجودهم أمر حيوي لضمان الراحة الحرارية المثلى والتشغيل الفعال لأنظمة HVAC.
2التبريد:المبادلات الحرارية للصفائح لها تطبيقات واسعة النطاق في أنظمة التبريد ، حيث تؤدي أدوار حاسمة في عمليات التبريد وتسهيل استرداد الحرارة.يتم استخدام مبادلات الحرارة الصفيحة على نطاق واسع للعمليات الأساسية مثل التبشيرية، التدفئة والتبريد والعقمة. وظيفتهم الضرورية تكمن في الحفاظ على ظروف درجة حرارة دقيقة لضمان جودة وسلامة المنتجات الغذائية والمشروبات المختلفة.
3المعالجة الكيميائية:يتم استخدام مبادلات الحرارة الصفيحة في مصانع معالجة الكيماويات للتسخين والتبريد والتكثيف وتبخر المواد الكيميائية المختلفة.
4توليد الطاقة:يتم استخدام مبادلات الحرارة الصفيحة في محطات توليد الطاقة لتبريد زيت التشحيم في التوربينات وتبريد دوائر المياه وأنظمة استرداد الحرارة.
5الصناعة البحرية:يتم استخدام مبادلات الحرارة الصفيحة في التطبيقات البحرية لمحركات التبريد والمولدات وأنظمة HVAC على السفن والمنصات البحرية.
6صناعة الأدوية:يتم استخدام مبادلات الحرارة الصفيحة في عمليات التسخين والتبريد والتعقيم في تصنيع الأدوية.
7صناعة النفط والغاز:يتم استخدام مبادلات الحرارة الصفيحة لعمليات التدفئة والتبريد في مصافي النفط ومصانع البتروكيماويات ومرافق معالجة الغاز الطبيعي.
هذه ليست سوى أمثلة قليلة من العديد من التطبيقات التي يلعب فيها مبادلات الحرارة الصفيحة دورا حاسما في عمليات نقل الحرارة الفعالة.
|
النموذج |
DLXU03/DLXM3 |
|
سمك الصفيحة |
0.5/0.6ملم |
|
حجم فتحة الصفيحة |
50ملم |
|
الحد الأقصى للإنتاج |
45 متر3/h |
|
أنبوب محول لقطر كبير |
DN50 |
|
ضغط العمل |
1.0/1.6MPa |
|
ضغط الاختبار |
1.3/2.1Mpa |
|
النموذج |
معدل التدفق القياسي القياسي م3/h |
الحد الأقصى لعدد القطع المجمعة ن |
حجم العقدة أ |
الحد الأقصى للطول L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
| معيار المنتج لمبادل الحرارة الصفيح | |
| البند | مبادلة حرارة لوحة |
| العلامة التجارية | النصر |
| مواد الصفائح | التيتانيوم/النيكل/الستولي/الفولاذ المقاوم للصدأ 0.5mm 0.6mm 0.7mm 0.8mm 1mm |
| مادة الغسيل | NBR HNBR EPDM HEPDM VITON FKM السيليكون |
| مواد الإطار | الفولاذ الكربوني الملوّن |
| لون الإطار | أزرق أو لون مخصص |
| نوع الاتصال | شاشة أو خيط |
| معيار الجهاز | ANSI ASME BS BA JIS DIN GB ISO |
| المسمار الضيق | M24 M30 M39 |
| ضغط التصميم | أعلى 20Mpa، أدنى 10Mpa |
| ضغط العمل | عادي 12.5Mpa |
| الـ MOQ | مجموعة واحدة |
| الحزمة | علبة من الخشب المتعدد |
| الضمان | سنة واحدة |
| صناعة المعدات الأولية | يمكن أن تجعل استبدال |
|
مواد الصفائح |
السائل المناسب |
|
الفولاذ المقاوم للصدأ (SUS304، 316L الخ) |
المياه النقية، مياه الأنهار، المياه المالحة الصالحة للأكل، الزيت المعدني |
|
التيتانيوم، Ti-pd |
المياه المالحة، مياه البحر، مياه الملح |
|
SMO254 |
حمض الكبريتيك المخفف محلول المياه المالحة |
|
نـي |
درجة حرارة عالية، تركيز مرتفع من الصودا الخامية |
|
هاستيلو (C276، C22) |
حمض الكبريتيك المركز، حمض الهيدروكلوريك، حمض الفوسفور |
|
غسيل الجسم الرئيسي |
درجة حرارة التشغيل (°C) |
السائل المناسب |
|
الـ NBR |
-15 ~ +135 |
الماء، مياه البحر، الملح المعدني، المالح |
|
EPDM |
-25 ~ +180 |
الماء الساخن، البخار، الحمض، القاعدة |
|
F26 |
-25 ~ +230 |
حمض، قاعدة، سائل |
|
FTP |
0 ~ + 160 |
الحمض المركز، القاعدة، زيت درجة حرارة عالية، البخار |
المبادلات الحرارية الصفيحة هي مكونات لا غنى عنها في أنظمة HVAC ، ولعب دور حاسم في نقل الحرارة بين السوائل المختلفة ، مثل الهواء والماء.هنا ملخص لكيفية عملهم في نظام HVAC:
1نقل الحرارة:يتكون مبادل الحرارة الصفيحة من قنوات منفصلة للسوائل الساخنة والباردة، مما يتيح نقل الحرارة من السوائل الساخنة إلى السوائل الباردة من خلال الصفائح المعدنية.
2نقل الحرارة الفعال:الصفائح الرقيقة لمبادل الحرارة تمتلك مساحات سطحية كبيرة ، مما يضمن تبادل حرارة فعال بين السوائل.
3التدفق المستمر:تتدفق السوائل باستمرار من خلال القنوات التي تخلقها الألواح ، مما يعزز نقل الحرارة السريع والفعال.
4تحكم درجة الحرارة:يضبط مبادل الحرارة الصفيح بنشاط درجة حرارة الهواء المتداول عبر نظام HVAC ، مما يضمن التدفئة أو التبريد المناسب لتحقيق مستوى الراحة المطلوب.
للاختصار، المبادلات الحرارية الصفيحة هي مكونات حيوية من أنظمة HVAC، وتعزيز كفاءتها والمساهمة في الراحة الحرارية المثلى في بيئات مختلفة، بما في ذلك السكنية، التجارية,والمباني الصناعية.
