وصف المنتج

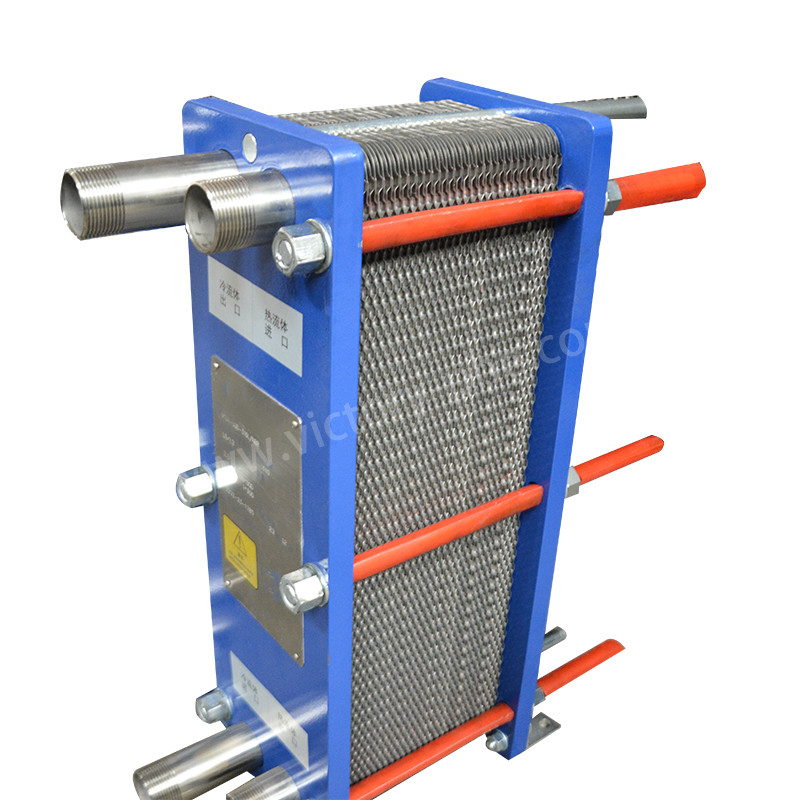

الصلب المقاوم للصدأ / Hastelloy / التيتانيوم VN30 الصفيحة مصفوفة بالكامل مبادلة الحرارة (PSHE) للمياه النفط الحليب غاز نقل الحرارة
مبادلات الحرارة الصفيحة
مبادلة حرارة لوحة هي نوع من المبادلات الحرارية التي تستخدم لوحات معدنية لنقل الحرارة بين سوائل. عادة ما يتم فصل السوائل بواسطة الألواح لمنعها من الخلط.هذه المبادلات فعالة في نقل الحرارة بسبب مساحة السطح الكبيرة للصفائح، مما يسمح بمعدل نقل حرارة مرتفع. يتم استخدامها عادة في أنظمة HVAC والتبريد ومعالجة الأغذية وغيرها من التطبيقات الصناعية.
وظيفة مبادل الحرارة الصفيحة هي نقل الحرارة من سائل إلى آخر دون أن تأتي السوائل في اتصال مباشر مع بعضها البعض.ويتم تحقيق ذلك باستخدام سلسلة من الألواح التي تتراكم مع بعضها البعض مع فجوات صغيرة بينهايتدفق أحد السوائل من خلال قنوات بديلة تشكلها الصفائح ، بينما يتدفق السوائل الأخرى من خلال القنوات المتبقية. يتم نقل الحرارة من السوائل إلى الأخرى من خلال الصفائح ،مما يجعلها وسيلة فعالة لتبادل الحرارة بين سوائل.
هناك عدة أنواع من مبادلات الحرارة الصفيحة:
1مبادلة حرارة صفيحة ثابتة (مبادلة حرارة صفيحة مغلفة):هذا النوع من مبادلات الحرارة يستخدم لوحات مع المطاط المقاوم للحرارة أو المواد المقاومة للتآكل وضعت بين لوحات.يتم تجميع هذه الألواح مع بعضها البعض مع المسامير والشاشات مصاصة لتشكيل قنوات لتدفق السائل.
2مبادلة حرارة الصفيحة المثالية (مبادلة حرارة الصفيحة المقاومة)هذا المبادل الحراري يتكون من ألواح متصلة
3محول حرارة الصفيحات المصفحة:هذا النوع من مبادلات الحرارة يستخدم لوحات متصلة.
4مبادلة حرارة صفيحة دوامة:هذا المبادل الحراري يستخدم لوحات ملفوفة.
يمكن استخدام مبادلات الحرارة الصفيحة في صناعات الهواء والمواد الغذائية لتحسين العمليات بطرق مختلفة:
صناعة الطيران:
1تسخين وتبريد:يمكن استخدام مبادلات الحرارة الصفيحة لتسخين أو تبريد الهواء في أنظمة HVAC ، وتحسين كفاءة استخدام الطاقة والحفاظ على درجات حرارة داخلية مريحة.
2استرداد الحرارة:في أنظمة التهوية ، يمكن لمبادلات الحرارة الصفيحة استرداد الحرارة من الهواء الخارجي لتسخين الهواء النقي الدخالي مسبقًا ، مما يقلل من استهلاك الطاقة.
3تجفيف الهواء:يمكن لمبادلات الحرارة الصفيحة المساعدة في عمليات تجفيف الهواء عن طريق التحكم في درجة حرارة الرطوبة في الهواء.
صناعة الأغذية:
1. البستوريزة:تستخدم مفاصلات الحرارة الصفيحة لتمييز السوائل مثل الحليب والعصير والصلصات عن طريق تسخينها إلى درجات حرارة محددة لقتل البكتيريا الضارة مع الحفاظ على جودة المنتج.
2التبريد:يمكن استخدامها لتبريد سريع للمنتجات الغذائية بعد المعالجة لتمديد مدة صلاحيتها والحفاظ على الطازجة.
3تسخين:يمكن لمبادلات الحرارة الصفيحة توفير تسخين دقيق وفعال لعمليات معالجة الأغذية ، مما يضمن جودة منتجاتها وسلامتها.
من خلال استخدام مبادلات الحرارة الصفيحة في هذه الصناعات ، يمكن تحسين العمليات لتحقيق كفاءة طاقة أفضل وجودة المنتج وفعالية التشغيل.
| النموذج |
معدل التدفق القياسي القياسي م3/h |
الحد الأقصى لعدد القطع المجمعة ن |
حجم العقدة أ |
الحد الأقصى للطول L1 |
| VN30 | 1600 | 615 | N*(3.2+X) | 4676.5 |
| معيار المنتج لمبادل الحرارة الصفيح | |
| البند | مبادلة حرارة لوحة |
| العلامة التجارية | النصر |
| مواد الصفائح | التيتانيوم/النيكل/الستولي/الفولاذ المقاوم للصدأ 0.5mm 0.6mm 0.7mm 0.8mm 1mm |
| مادة الغسيل | NBR HNBR EPDM HEPDM VITON FKM السيليكون |
| مواد الإطار | الفولاذ الكربوني الملوّن |
| لون الإطار | أزرق أو لون مخصص |
| نوع الاتصال | شاشة أو خيط |
| معيار الجهاز | ANSI ASME BS BA JIS DIN GB ISO |
| المسمار الضيق | M24 M30 M39 |
| ضغط التصميم | أعلى 20Mpa، أدنى 10Mpa |
| ضغط العمل | عادي 12.5Mpa |
| الـ MOQ | مجموعة واحدة |

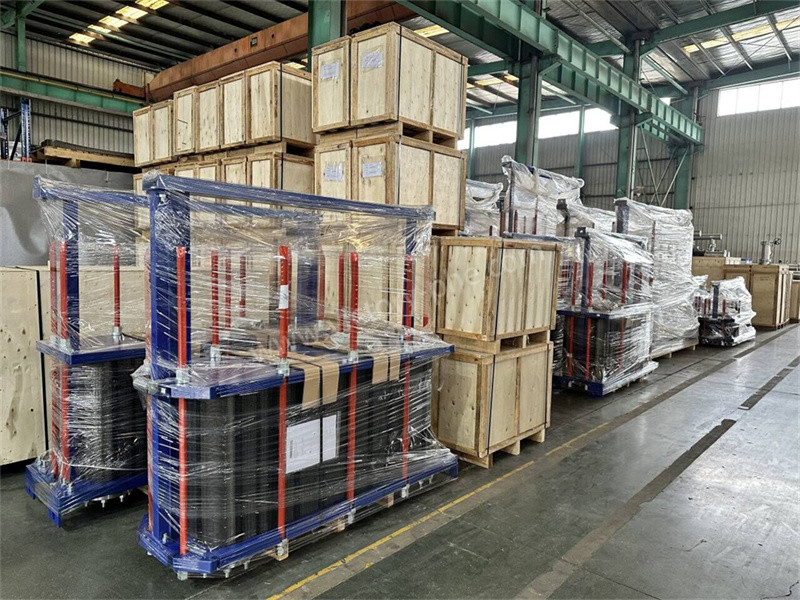

| الحزمة | علبة من الخشب المتعدد |
| الضمان | سنة واحدة |
| صناعة المعدات الأولية | يمكن أن تجعل استبدال |
| مواد الصفائح | السائل المناسب |
| الفولاذ المقاوم للصدأ (SUS304، 316L الخ) | المياه النقية، مياه الأنهار، المياه المالحة الصالحة للأكل، الزيت المعدني |
| التيتانيوم، Ti-pd | المياه المالحة، مياه البحر، مياه الملح |
| SMO254 | حمض الكبريتيك المخفف محلول المياه المالحة |
| نـي | درجة حرارة عالية، تركيز مرتفع من الصودا الخامية |
| هاستيلو (C276، C22) | حمض الكبريتيك المركز، حمض الهيدروكلوريك، حمض الفوسفور |
| غسيل الجسم الرئيسي | درجة حرارة التشغيل (°C) | السائل المناسب |
| الـ NBR | -15 ~ +135 | الماء، مياه البحر، الملح المعدني، المالح |
| EPDM | -25 ~ +180 | الماء الساخن، البخار، الحمض، القاعدة |
| F26 | -25 ~ +230 | حمض، قاعدة، سائل |
| FTP | 0 ~ + 160 | الحمض المركز، القاعدة، زيت درجة حرارة عالية، البخار |
| نوع اللوحة | التطبيق |
| الركاب السفلي (ب) | انخفاض درجة حرارة وسط نقل الحرارة كبيرة جدا، الفرق الحراري لللوغاريتم صغيرة جدا |
| الركض العالي (H) | طلب اللزوجة، الألياف، انخفاض ضغط صغير جدا |
أسئلة وأجوبة
س: هل يأتي المنتج بضمان؟
ج: نعم ، تأتي منتجاتنا مع ضمان لفترة معينة. عادة ما يتم تضمين معلومات ضمان مفصلة في عبوة المنتج أو دليل الاستخدام. إذا واجهت أي مشكلات نوعية أثناء الاستخدام ،الرجاء الاتصال بفريق خدمة العملاء لدينا على الفور، وسوف نقدم لكم مع خدمة ما بعد البيع اللازمة.
س: ما هي أبعاد هذا المنتج؟
ج: يمكن العثور على الأبعاد التفصيلية للمنتج في قسم الوصف على صفحة المنتج. عادةً ما نقوم بوضع قائمة بطول وعرض وارتفاع المنتج.إذا كنت بحاجة إلى معلومات أكثر تحديدًا عن الحجم أو قياسات أخرى، يرجى الاتصال فريق خدمة العملاء لدينا، وسوف يكونون سعداء لمساعدتك.
س: هل هناك خصم متاح للشراء بالجملة أو بالجملة؟
ج: نعم، نحن نقدم خصومات لشراءات الجملة والكميات الكبيرة. إذا كنت مهتمًا بشراء كمية كبيرة من العناصر أو الانخراط في أعمال الجملة،الرجاء الاتصال بفريق خدمة العملاء لدينا للحصول على معلومات حول خصومات الجملة وكميات الشراء الحد الأدنى.
