وصف المنتج

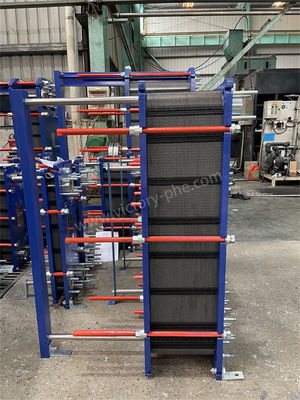

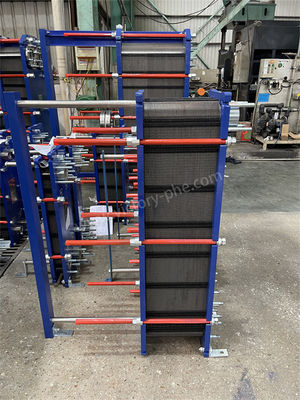

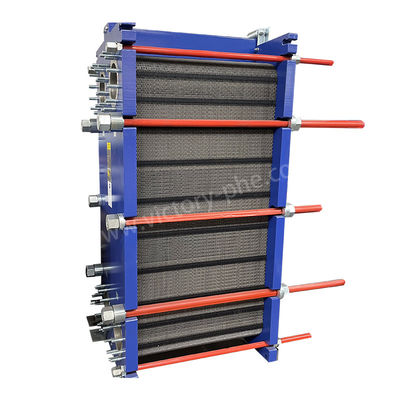

محول حرارة صفاء المياه من الفولاذ المقاوم للصدأ للتبريد الصناعي
مبادلات الحرارة الصفيحة
محول الحرارة الصفيح هو محول حرارة عالي الكفاءة يتكون من سلسلة من الألواح المعدنية المكدسة معًا ، حيث يكون لكل لوحة شكل موجب محدد.هذه الصفائح تخلق قنوات مستطيلة رقيقة، مما يسهل تبادل الحرارة بين السوائل. المبادلات الحرارية الصفيحة مناسبة بشكل خاص لعمليات تبادل الحرارة من السائل إلى السائل والسائل إلى البخار.
يقدم مبادلات الحرارة الصفيحة العديد من المزايا ، بما في ذلك كفاءة نقل الحرارة العالية ، والحد الأدنى من الخسائر الحرارية ، والبناء المدمج والخفيف الوزن ، والبصمة الصغيرة ، والتوفر الواسع ،ومدة خدمة طويلةبالمقارنة مع المبادلات الحرارية التقليدية للأنابيب، يمكن لمبادلات الحرارة الصفيحة تحقيق معامل نقل الحرارة أعلى بـ 3-5 مرات وتحتل حوالي ثلث المساحة فقط.يمكنهم تحقيق معدلات استرداد الحرارة تزيد عن 90٪.
التصميم الفريد لمبادلات الحرارة الصفيحة يسمح بنقل الحرارة بكفاءة مع تقليل انخفاض الضغط. الصفائح المموجة تعزز الاضطرابات في تدفق السائل،مما يؤدي إلى تحسين أداء نقل الحرارةهذا يجعل مبادلات الحرارة الصفيحة خيارًا مفضلًا في مختلف الصناعات للتطبيقات مثل عمليات التدفئة والتبريد واسترداد الحرارة.
|
النموذج |
DLXU03/DLXM3 |
|
سمك الصفيحة |
0.5/0.6ملم |
|
حجم فتحة الصفيحة |
50ملم |
|
الحد الأقصى للإنتاج |
45 متر3/h |
|
أنبوب محول لقطر كبير |
DN50 |
|
ضغط العمل |
1.0/1.6MPa |
|
ضغط الاختبار |
1.3/2.1Mpa |
|
النموذج |
معدل التدفق القياسي القياسي م3/h |
الحد الأقصى لعدد القطع المجمعة ن |
حجم العقدة أ |
الحد الأقصى للطول L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
وفقًا للهيكل ، يمكن تصنيف مبادلات الحرارة الصفيحة إلى أربعة أنواع رئيسية:
| معيار المنتج لمبادل الحرارة الصفيح | |
| البند | مبادلة حرارة لوحة |
| العلامة التجارية | النصر |
| مواد الصفائح | التيتانيوم/النيكل/الستولي/الفولاذ المقاوم للصدأ 0.5mm 0.6mm 0.7mm 0.8mm 1mm |
| مادة الغسيل | NBR HNBR EPDM HEPDM VITON FKM السيليكون |
| مواد الإطار | الفولاذ الكربوني الملوّن |
| لون الإطار | أزرق أو لون مخصص |
| نوع الاتصال | شاشة أو خيط |
| معيار الجهاز | ANSI ASME BS BA JIS DIN GB ISO |
| المسمار الضيق | M24 M30 M39 |
| ضغط التصميم | أعلى 20Mpa، أدنى 10Mpa |
| ضغط العمل | عادي 12.5Mpa |
| الـ MOQ | مجموعة واحدة |
| الحزمة | علبة من الخشب المتعدد |
| الضمان | سنة واحدة |
| صناعة المعدات الأولية | يمكن أن تجعل استبدال |
|
مواد الصفائح |
السائل المناسب |
|
الفولاذ المقاوم للصدأ (SUS304، 316L الخ) |
المياه النقية، مياه الأنهار، المياه المالحة الصالحة للأكل، الزيت المعدني |
|
التيتانيوم، Ti-pd |
المياه المالحة، مياه البحر، مياه الملح |
|
SMO254 |
حمض الكبريتيك المخفف محلول المياه المالحة |
|
نـي |
درجة حرارة عالية، تركيز مرتفع من الصودا الخامية |
|
هاستيلو (C276، C22) |
حمض الكبريتيك المركز، حمض الهيدروكلوريك، حمض الفوسفور |
|
غسيل الجسم الرئيسي |
درجة حرارة التشغيل (°C) |
السائل المناسب |
|
الـ NBR |
-15 ~ +135 |
الماء، مياه البحر، الملح المعدني، المالح |
|
EPDM |
-25 ~ +180 |
الماء الساخن، البخار، الحمض، القاعدة |
|
F26 |
-25 ~ +230 |
حمض، قاعدة، سائل |
|
FTP |
0 ~ + 160 |
الحمض المركز، القاعدة، زيت درجة حرارة عالية، البخار |
تطبيقات مبادلات الحرارة الصفيحة:
