وصف المنتج

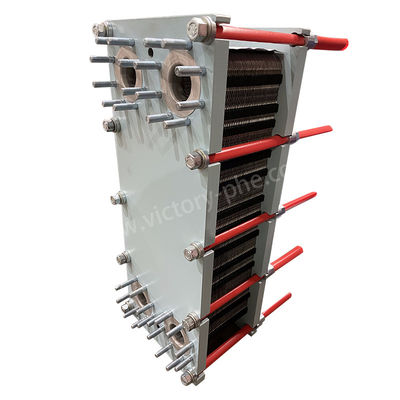

محول حرارة صفاء المياه من الفولاذ المقاوم للصدأ للتبريد الصناعي
مبادلات الحرارة الصفيحة
محول الحرارة الصفيح هو جهاز عالي الكفاءة يتكون من سلسلة من الألواح المعدنية المرتبة في تكوين مضخم ، يحتوي كل منها على تلوينات محددة.هذه الصفائح تشكل قنوات مستطيلة ضيقة، مما يسهل تبادل الحرارة بين السوائل. المبادلات الحرارية للصفائح تتفوق في عمليات تبادل الحرارة من السائل إلى السائل والسائل إلى البخار.
توفر العديد من المزايا، بما في ذلك كفاءة استثنائية في نقل الحرارة، والحد الأدنى من الخسائر الحرارية، والتصميم المدمج وخفيف الوزن، والبصمة الصغيرة، وسهولة الاستخدام، وطول عمر الخدمة.بالمقارنة مع مقايضات الحرارة التقليدية، يمكن لمبادلات الحرارة الصفيحة تحقيق معامل نقل حرارة أعلى بكثير مع احتلال جزء صغير فقط من المساحة. علاوة على ذلك ، يمكنها تحقيق معدلات استرداد الحرارة تزيد عن 90٪.
التخطيط المتميز لمبادلات الحرارة الصفيحة يعزز نقل الحرارة الفعال مع تقليل انخفاض الضغط إلى الحد الأدنى. الصفائح المموجة تسبب اضطرابات في تدفق السائل،تحسين قدرات نقل الحرارةونتيجة لذلك، يتم تفضيل مبادلات الحرارة الصفيحة في مختلف الصناعات للمهام مثل التدفئة والتبريد واسترداد الحرارة.
|
النموذج |
DLXU03/DLXM3 |
|
سمك الصفيحة |
0.5/0.6ملم |
|
حجم فتحة الصفيحة |
50ملم |
|
الحد الأقصى للإنتاج |
45 متر3/h |
|
أنبوب محول لقطر كبير |
DN50 |
|
ضغط العمل |
1.0/1.6MPa |
|
ضغط الاختبار |
1.3/2.1Mpa |
|
النموذج |
معدل التدفق القياسي القياسي م3/h |
الحد الأقصى لعدد القطع المجمعة ن |
حجم العقدة أ |
الحد الأقصى للطول L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
وفقًا للهيكل ، يمكن تصنيف مبادلات الحرارة الصفيحة إلى أربعة أنواع رئيسية:
مبادلات الحرارة الصفيحة المختومة، يشار إليها أيضًا باسم مبادلات الحرارة الصفيحة القابلة للإزالة ، وتتكون من سلسلة من الألواح المعدنية القابلة للإزالة مغلقة بالضمادات.فهي مناسبة للتطبيقات مع انخفاض معدلات التدفق وتقلبات درجة الحرارة كبيرة.
مبادلات الحرارة الصفيحة المطاوعةتستخدم لوحات معدنية مصفحة مباشرة مع بعضها البعض لإنشاء سطح نقل حرارة مغلق بإحكام. هذه مثالية للتطبيقات عالية الضغط ودرجة الحرارة العالية.
مبادلات الحرارة ذات الصفائح المداريةتستخدم زوج من الألواح المعدنية ذات الشكل الدوائر لتوليد قنوات متعددة لفصل السوائل وتبادل الحرارة.
مبادلات الحرارة للصفائح والإطار، المعروف أيضا باسم مبادلات حرارة الحشائش، تتكون من لوحات معدنية ملفوفة مكدسة مع بعضها البعض ومحاطة داخل إطار. يتدفق السائل من خلال قنوات متناوبة بين الألواح،تمكين نقل حرارة فعال.
| معيار المنتج لمبادل الحرارة الصفيح | |
| البند | مبادلة حرارة لوحة |
| العلامة التجارية | النصر |
| مواد الصفائح | التيتانيوم/النيكل/الستولي/الفولاذ المقاوم للصدأ 0.5mm 0.6mm 0.7mm 0.8mm 1mm |
| مادة الغسيل | NBR HNBR EPDM HEPDM VITON FKM السيليكون |
| مواد الإطار | الفولاذ الكربوني الملوّن |
| لون الإطار | أزرق أو لون مخصص |
| نوع الاتصال | شاشة أو خيط |
| معيار الجهاز | ANSI ASME BS BA JIS DIN GB ISO |
| المسمار الضيق | M24 M30 M39 |
| ضغط التصميم | أعلى 20Mpa، أدنى 10Mpa |
| ضغط العمل | عادي 12.5Mpa |
| الـ MOQ | مجموعة واحدة |
| الحزمة | علبة من الخشب المتعدد |
| الضمان | سنة واحدة |
| صناعة المعدات الأولية | يمكن أن تجعل استبدال |
|
مواد الصفائح |
السائل المناسب |
|
الفولاذ المقاوم للصدأ (SUS304، 316L الخ) |
المياه النقية، مياه الأنهار، المياه المالحة الصالحة للأكل، الزيت المعدني |
|
التيتانيوم، Ti-pd |
المياه المالحة، مياه البحر، مياه الملح |
|
SMO254 |
حمض الكبريتيك المخفف محلول المياه المالحة |
|
نـي |
درجة حرارة عالية، تركيز مرتفع من الصودا الخامية |
|
هاستيلو (C276، C22) |
حمض الكبريتيك المركز، حمض الهيدروكلوريك، حمض الفوسفور |
|
غسيل الجسم الرئيسي |
درجة حرارة التشغيل (°C) |
السائل المناسب |
|
الـ NBR |
-15 ~ +135 |
الماء، مياه البحر، الملح المعدني، المالح |
|
EPDM |
-25 ~ +180 |
الماء الساخن، البخار، الحمض، القاعدة |
|
F26 |
-25 ~ +230 |
حمض، قاعدة، سائل |
|
FTP |
0 ~ + 160 |
الحمض المركز، القاعدة، زيت درجة حرارة عالية، البخار |
تطبيقات مبادلات الحرارة الصفيحة:
