وصف المنتج

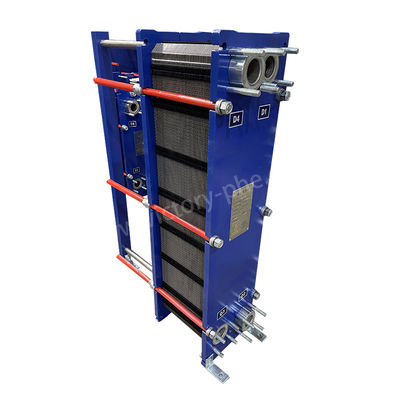

محول حرارة صفاء المياه من الفولاذ المقاوم للصدأ للتبريد الصناعي
مبادلات الحرارة الصفيحة
يتألف مبادل الحرارة الصفيح من سلسلة من الألواح المعدنية المكدسة معًا ، كل منها يحتوي على تلوينات محددة. تخلق هذه الألواح قنوات مستطيلة ضيقة ، مما يسهل تبادل الحرارة بين السوائل,خاصة في عمليات السائل إلى السائل والسائل إلى البخار.
توفر مفاصلات الحرارة الصفيحة العديد من المزايا: كفاءة استثنائية في نقل الحرارة ، والحد الأدنى من الخسائر الحرارية ، والتصميم المدمج والخفيف الوزن ، والبصمة الصغيرة ، والتنوع ، وطول عمر الخدمة.بالمقارنة مع مقايضات الحرارة التقليدية، فإنها تحقق معامل نقل حرارة أعلى مع احتلال مساحة أقل. بالإضافة إلى ذلك يمكن أن تحقق معدلات استرداد الحرارة التي تتجاوز 90٪.
التصميم الفريد لمبادلات الحرارة الصفيحة يعزز نقل الحرارة بكفاءة مع تقليل انخفاض الضغط إلى الحد الأدنى. الصفائح المموجة تسبب اضطرابات في تدفق السائل ، مما يعزز قدرات نقل الحرارة.ونتيجة لذلك ، يتم تفضيل مبادلات الحرارة الصفيحة على نطاق واسع في الصناعات لعمليات التدفئة والتبريد واسترداد الحرارة.
|
النموذج |
DLXU03/DLXM3 |
|
سمك الصفيحة |
0.5/0.6ملم |
|
حجم فتحة الصفيحة |
50ملم |
|
الحد الأقصى للإنتاج |
45 متر3/h |
|
أنبوب محول لقطر كبير |
DN50 |
|
ضغط العمل |
1.0/1.6MPa |
|
ضغط الاختبار |
1.3/2.1Mpa |
|
النموذج |
معدل التدفق القياسي القياسي م3/h |
الحد الأقصى لعدد القطع المجمعة ن |
حجم العقدة أ |
الحد الأقصى للطول L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
وفقًا للهيكل ، يمكن تصنيف مبادلات الحرارة الصفيحة إلى أربعة أنواع رئيسية:
مبادلات الحرارة الصفيحة المختومة، المعروف أيضا باسم المبادلات الحرارية الصفيحة القابلة للإزالة، تتكون من لوحات معدنية قابلة للإزالة مغلقة بالغسالات،مما يجعلها مناسبة للتطبيقات ذات معدلات تدفق أقل وتغيرات درجة حرارة كبيرة.
مبادلات الحرارة الصفيحة المطاوعةيحتوي على ألواح معدنية مصفحة مباشرة مع بعضها البعض لتشكيل سطح نقل حرارة مغلق بإحكام ، مما يجعلها مثالية للبيئات عالية الضغط ودرجة الحرارة العالية.
مبادلات الحرارة ذات الصفائح المداريةتستخدم زوج من الألواح المعدنية على شكل دوامة لإنشاء قنوات متعددة لفصل السوائل وتبادل الحرارة.
مبادلات الحرارة للصفائح والإطار، أو مبادلات حرارة القشرة، تتكون من ألواح معدنية ملفوفة مكدسة داخل إطار. يتدفق السائل عبر قنوات متناوبة بين الألواح، مما يتيح نقل الحرارة بكفاءة.
| معيار المنتج لمبادل الحرارة الصفيح | |
| البند | مبادلة حرارة لوحة |
| العلامة التجارية | النصر |
| مواد الصفائح | التيتانيوم/النيكل/الستولي/الفولاذ المقاوم للصدأ 0.5mm 0.6mm 0.7mm 0.8mm 1mm |
| مادة الغسيل | NBR HNBR EPDM HEPDM VITON FKM السيليكون |
| مواد الإطار | الفولاذ الكربوني الملوّن |
| لون الإطار | أزرق أو لون مخصص |
| نوع الاتصال | شاشة أو خيط |
| معيار الجهاز | ANSI ASME BS BA JIS DIN GB ISO |
| المسمار الضيق | M24 M30 M39 |
| ضغط التصميم | أعلى 20Mpa، أدنى 10Mpa |
| ضغط العمل | عادي 12.5Mpa |
| الـ MOQ | مجموعة واحدة |
| الحزمة | علبة من الخشب المتعدد |
| الضمان | سنة واحدة |
| صناعة المعدات الأولية | يمكن أن تجعل استبدال |
|
مواد الصفائح |
السائل المناسب |
|
الفولاذ المقاوم للصدأ (SUS304، 316L الخ) |
المياه النقية، مياه الأنهار، المياه المالحة الصالحة للأكل، الزيت المعدني |
|
التيتانيوم، Ti-pd |
المياه المالحة، مياه البحر، مياه الملح |
|
SMO254 |
حمض الكبريتيك المخفف محلول المياه المالحة |
|
نـي |
درجة حرارة عالية، تركيز مرتفع من الصودا الخامية |
|
هاستيلو (C276، C22) |
حمض الكبريتيك المركز، حمض الهيدروكلوريك، حمض الفوسفور |
|
غسيل الجسم الرئيسي |
درجة حرارة التشغيل (°C) |
السائل المناسب |
|
الـ NBR |
-15 ~ +135 |
الماء، مياه البحر، الملح المعدني، المالح |
|
EPDM |
-25 ~ +180 |
الماء الساخن، البخار، الحمض، القاعدة |
|
F26 |
-25 ~ +230 |
حمض، قاعدة، سائل |
|
FTP |
0 ~ + 160 |
الحمض المركز، القاعدة، زيت درجة حرارة عالية، البخار |
تطبيقات مبادلات الحرارة الصفيحة:
الطاقة الشمسية: المبادلات الحرارية للصفائح تلعب دورًا حاسمًا في الاستفادة الفعالة من الطاقة الشمسية من خلال المجتمعات حيث تسهل نقل الطاقة من الحرارة بين السائل الشمسي وسائل العمل، وضمان تحويل الطاقة المثلى.
الصناعة الكيميائية: المبادلات الحرارية للصفائح هي مكونات لا تتجزأ في العديد من العمليات الكيميائية ، بما في ذلك استرداد الحرارة وتبريد المنتج ومراقبة درجة حرارة التفاعل ،ضمان التشغيل الفعال والدقيق للمفاعلات الكيميائية ووحدات التقطير.
صناعة الصلب: في صناعة الصلب، المبادلات الحرارية الصفيحة ضرورية لتبريد وتزيت المعدات الحيوية مثل المطاحن والفرن العالي وحاويات التخفيف،المساهمة في الحفاظ على درجات حرارة التشغيل المثلى وتوسيع عمر المعدات.
صناعة المعادن: يتم استخدام مبادلات الحرارة الصفيحة في صناعة المعادن لعمليات التدفئة والتبريد المشاركة في تكرير الألومنيوم ،ضمان التحكم الدقيق في درجة الحرارة واستخدام الطاقة بكفاءة طوال دورة الإنتاج.
صناعة الآلات: يتم استخدام مبادلات الحرارة الصفيحة في تصنيع الآلات لتبريد سوائل التدفئة والزيوت في معدات صناعية مختلفة ،ضمان الأداء المستمر وإطالة عمر الآلة.
صناعة الأغذية: المبادلات الحرارية للصفائح تلعب دوراً حيوياً في صناعة الأغذية، حيث تسهل عمليات التعقيم والبسترة وتبريد في مصانع معالجة الأغذية، وضمان سلامة المنتج، جودته،وتوسيع مدة الصلاحية.
صناعة النسيج: المبادلات الحرارية الصفيحة تساهم في عمليات استرداد الحرارة وتبريد في تصنيع المنسوجاتتحسين كفاءة استخدام الطاقة وتقليل التأثير البيئي من خلال إعادة تدوير حرارة النفايات من العمليات مثل الصبغ والتشطيب.
صناعة الورق: المبادلات الحرارية للصفائح ضرورية في صناعة الورق لتطبيقات التبريد واسترداد الحرارة، وضمان التشغيل الفعال لآلات الورق، أسطوانات التجفيف،ونظم معالجة مياه الصرف الصحي مع تقليل استهلاك الطاقة والبصمة البيئية.
التدفئة: يتم استخدام مبادلات الحرارة الصفيحة في أنظمة التدفئة الحيّة لنقل الحرارة من مناطق حرارة محطات توليد الكهرباء إلى المباني السكنية والتجارية.توفير حلول تسخين فعالة ومستدامة للمجتمعات الحضرية.
صناعة النفط والدهون: يتم استخدام مبادلات الحرارة الصفيحة في صناعة النفط والدهون لتطبيقات التدفئة والتبريد في مصانع معالجة النفط ،ضمان التحكم الدقيق في درجة الحرارة أثناء التكرير، وتجزئة، وعمليات التعبئة والتعبئة.
صناعة الطاقة: المبادلات الحرارية للصفائح تلعب دورًا حاسمًا في محطات توليد الكهرباء لنظم التبريد ، بما في ذلك المكثفات وتشحيم التوربينات وتبريد المعدات المساعدة ،ضمان التشغيل الفعال والموثوق به منشآت توليد الكهرباء.
التطبيقات البحرية: يتم استخدام مبادلات الحرارة الصفيحة في السفن البحرية لأنظمة التبريد ، بما في ذلك محركات الديزل والمبردات المركزية وأنظمة تحلية مياه البحر ،ضمان أداء موثوق به وتشغيل فعال في البيئات البحرية.
المياه البحرية: يساهم مبادلات الحرارة الصفيحة في تسخين مياه البحر في المزارع المزروعة لتربية الأحياء المائية، مما يوفر درجات حرارة المياه المثلى لزراعة الأسماك والمحار.تعزيز النمو وتعزيز كفاءة الإنتاج بشكل عام.
الصناعات الأخرى: يجد مبادلات الحرارة الصفيحة استخدامًا واسعًا في التطبيقات الصيدلانية والنفطية والسيراميكية والزجاجية والاسمنتية والحرارة الأرضية ، مما يسهم في نقل الحرارة بكفاءة ، وتحسين العمليات ،واستدامة البيئة في مختلف القطاعات الصناعية.
