وصف المنتج

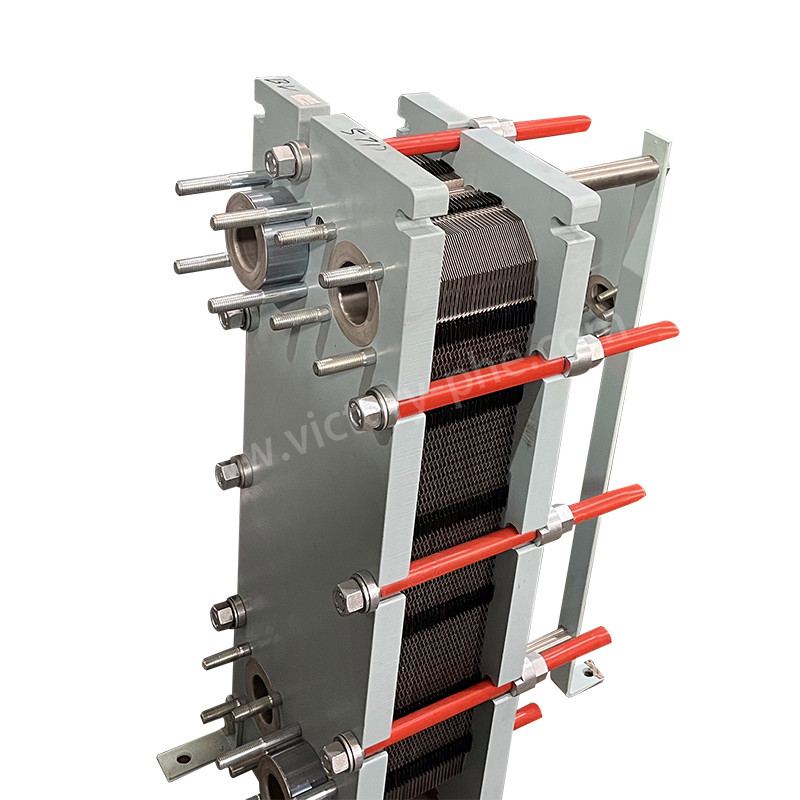

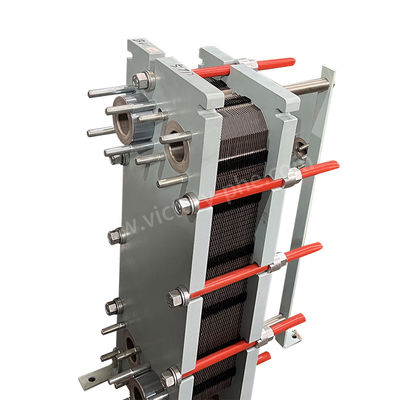

محول حرارة صفاء المياه من الفولاذ المقاوم للصدأ للتبريد الصناعي
مبادلات الحرارة الصفيحة
يتكون مبادل الحرارة الصفيح من سلسلة من الصفائح المعدنية المتراكمة معًا ، كل منها يحتوي على تلوينات محددة. تشكل هذه الصفائح قنوات مستطيلة ضيقة ،تسهيل تبادل الحرارة بين السوائلخاصة في تطبيقات السائل إلى السائل والسائل إلى البخار.
يقدم مبادلات الحرارة الصفيحة العديد من المزايا ، بما في ذلك كفاءة استثنائية في نقل الحرارة ، والحد الأدنى من الخسائر الحرارية ، والبناء المدمج والخفيف الوزن ، والبصمة الصغيرة ، والتنوع ،ومدة خدمة طويلة. بالمقارنة مع مبادلات الحرارة التقليدية ، فإنها تحقق معامل نقل الحرارة الأعلى مع احتلال مساحة أقل. بالإضافة إلى ذلك ، يمكن أن تحقق معدلات استرداد الحرارة التي تتجاوز 90٪.
التصميم الفريد لمبادلات الحرارة الصفيحة يعزز نقل الحرارة بكفاءة مع تقليل انخفاض الضغط إلى الحد الأدنى. الصفائح المموجة تسبب اضطرابات في تدفق السائل ، مما يعزز قدرات نقل الحرارة.ونتيجة لذلك ، يتم اختيار مبادلات الحرارة الصفيحة على نطاق واسع في جميع الصناعات لعمليات التدفئة والتبريد واسترداد الحرارة المختلفة.
|
النموذج |
DLXU03/DLXM3 |
|
سمك الصفيحة |
0.5/0.6ملم |
|
حجم فتحة الصفيحة |
50ملم |
|
الحد الأقصى للإنتاج |
45 متر3/h |
|
أنبوب محول لقطر كبير |
DN50 |
|
ضغط العمل |
1.0/1.6MPa |
|
ضغط الاختبار |
1.3/2.1Mpa |
|
النموذج |
معدل التدفق القياسي القياسي م3/h |
الحد الأقصى لعدد القطع المجمعة ن |
حجم العقدة أ |
الحد الأقصى للطول L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
وفقًا للهيكل ، يمكن تصنيف مبادلات الحرارة الصفيحة إلى أربعة أنواع رئيسية:
مبادلات الحرارة الصفيحة المختومة، المعروف أيضا باسم المبادلات الحرارية الصفيحة القابلة للإزالة، تتكون من لوحات معدنية قابلة للإزالة مغلقة بالغسالات،مما يجعلها مناسبة للتطبيقات ذات معدلات تدفق أقل وتغيرات درجة حرارة كبيرة.
مبادلات الحرارة الصفيحة المطاوعةيحتوي على ألواح معدنية مصفحة مباشرة مع بعضها البعض لتشكيل سطح نقل حرارة مغلق بإحكام ، مما يجعلها مثالية للبيئات عالية الضغط ودرجة الحرارة العالية.
مبادلات الحرارة ذات الصفائح المداريةتستخدم زوج من الألواح المعدنية على شكل دوامة لإنشاء قنوات متعددة لفصل السوائل وتبادل الحرارة.
مبادلات الحرارة للصفائح والإطار، أو مبادلات حرارة القشرة، تتكون من ألواح معدنية ملفوفة مكدسة داخل إطار. يتدفق السائل عبر قنوات متناوبة بين الألواح، مما يتيح نقل الحرارة بكفاءة.
| معيار المنتج لمبادل الحرارة الصفيح | |
| البند | مبادلة حرارة لوحة |
| العلامة التجارية | النصر |
| مواد الصفائح | التيتانيوم/النيكل/الستولي/الفولاذ المقاوم للصدأ 0.5mm 0.6mm 0.7mm 0.8mm 1mm |
| مادة الغسيل | NBR HNBR EPDM HEPDM VITON FKM السيليكون |
| مواد الإطار | الفولاذ الكربوني الملوّن |
| لون الإطار | أزرق أو لون مخصص |
| نوع الاتصال | شاشة أو خيط |
| معيار الجهاز | ANSI ASME BS BA JIS DIN GB ISO |
| المسمار الضيق | M24 M30 M39 |
| ضغط التصميم | أعلى 20Mpa، أدنى 10Mpa |
| ضغط العمل | عادي 12.5Mpa |
| الـ MOQ | مجموعة واحدة |
| الحزمة | علبة من الخشب المتعدد |
| الضمان | سنة واحدة |
| صناعة المعدات الأولية | يمكن أن تجعل استبدال |
|
مواد الصفائح |
السائل المناسب |
|
الفولاذ المقاوم للصدأ (SUS304، 316L الخ) |
المياه النقية، مياه الأنهار، المياه المالحة الصالحة للأكل، الزيت المعدني |
|
التيتانيوم، Ti-pd |
المياه المالحة، مياه البحر، مياه الملح |
|
SMO254 |
حمض الكبريتيك المخفف محلول المياه المالحة |
|
نـي |
درجة حرارة عالية، تركيز مرتفع من الصودا الخامية |
|
هاستيلو (C276، C22) |
حمض الكبريتيك المركز، حمض الهيدروكلوريك، حمض الفوسفور |
|
غسيل الجسم الرئيسي |
درجة حرارة التشغيل (°C) |
السائل المناسب |
|
الـ NBR |
-15 ~ +135 |
الماء، مياه البحر، الملح المعدني، المالح |
|
EPDM |
-25 ~ +180 |
الماء الساخن، البخار، الحمض، القاعدة |
|
F26 |
-25 ~ +230 |
حمض، قاعدة، سائل |
|
FTP |
0 ~ + 160 |
الحمض المركز، القاعدة، زيت درجة حرارة عالية، البخار |
يجد مبادلات الحرارة الصفيحة تطبيقات متنوعة في مختلف الصناعات:
1الطاقة الشمسية: فهي حاسمة للاستفادة الفعالة من الطاقة الشمسية من خلال المجمعات، مما يتيح نقل الحرارة بين السائل الشمسي وسائل العمل لتحويل الطاقة الأمثل.
2الصناعة الكيميائية: جزء لا يتجزأ من العديد من العمليات الكيميائية، بما في ذلك استرداد الحرارة وتبريد المنتج ومراقبة درجة حرارة التفاعل، مما يضمن تشغيل فعال للمفاعلات ووحدات التقطير.
3. صناعة الصلب: ضرورية لتبريد و تزييت المعدات الحيوية مثل المطاحن ، الفرن العالي ، وخزانات التخفيف ، والحفاظ على درجات الحرارة المثلى و تمديد عمر المعدات.
4صناعة المعادن: تستخدم في عمليات التدفئة والتبريد في تكرير الألومنيوم ، مما يضمن التحكم الدقيق في درجة الحرارة واستخدام الطاقة بكفاءة طوال الإنتاج.
5صناعة الآلات: تستخدم لتبريد سوائل التخفيف والزيوت في المعدات الصناعية ، مما يضمن أداء ثابت ويمدد عمر الآلة.
6صناعة الأغذية: حيوية لعمليات التعقيم والبسترة والتبريد في مصانع معالجة الأغذية، وضمان سلامة المنتج وجودته وتوسيع مدة صلاحيته.
7صناعة النسيج: المساهمة في عمليات استرداد الحرارة وتبريدها، وتحسين كفاءة استخدام الطاقة وتقليل التأثير البيئي من خلال إعادة تدوير الحرارة النفايات.
8صناعة الورق: ضرورية لتطبيقات التبريد واسترداد الحرارة في إنتاج الورق، وضمان التشغيل الفعال مع تقليل استهلاك الطاقة والبصمة البيئية إلى الحد الأدنى.
9تسخين المدن: تستخدم لنقل الحرارة من مناطق حرارة محطات توليد الكهرباء إلى المباني السكنية والتجارية ، مما يوفر حلول تسخين فعالة ومستدامة للمجتمعات الحضرية.
10صناعة النفط والدهون: تستخدم للسيطرة الدقيقة على درجة الحرارة أثناء معالجة النفط ، بما في ذلك عمليات التكرير والتكسير والتغليف.
11صناعة الطاقة: حاسمة لأنظمة التبريد في محطات الطاقة، بما في ذلك المكثفات، وتشحيم التوربينات، وتبريد المعدات المساعدة، وضمان التشغيل الفعال والموثوق به.
12التطبيقات البحرية: تستخدم في أنظمة التبريد في السفن البحرية ، مما يضمن أداء موثوق به وتشغيل فعال في البيئات البحرية.
13المياه البحرية: المساهمة في تسخين مياه البحر في المزارع، وتوفير درجات حرارة مثالية لزراعة الأسماك والمحار، وتعزيز كفاءة الإنتاج بشكل عام.
14الصناعات الأخرى: تستخدم على نطاق واسع في الصيدلة والنفط والسيراميك والزجاج والاسمنت والتطبيقات الحرارية الأرضية ، وتعزيز نقل الحرارة الفعال ، وتحسين العمليات ، والاستدامة البيئية.
