وصف المنتج

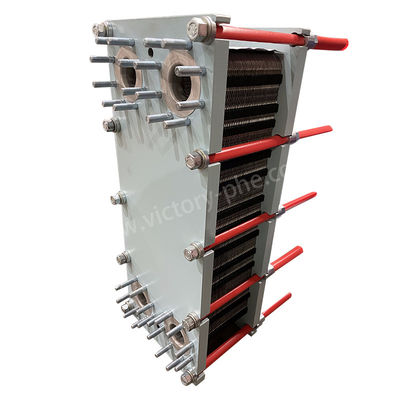

محول حرارة صفاء المياه من الفولاذ المقاوم للصدأ للتبريد الصناعي
مبادلات الحرارة الصفيحة
يحتوي مبادل الحرارة الصفيحة على سلسلة من الألواح المعدنية المتراكمة معًا ، كل منها يحتوي على تلوينات محددة. هذه الألواح تخلق قنوات مستطيلة ضيقة ،تمكين تبادل حرارة فعال بين السوائل، وخاصة في تطبيقات السائل إلى السائل والسائل إلى البخار.
يقدم مبادلات الحرارة الصفيحة العديد من المزايا ، بما في ذلك كفاءة استثنائية في نقل الحرارة ، والحد الأدنى من الخسائر الحرارية ، والتصميم المدمج والخفيف الوزن ، والبصمة الصغيرة ، والتنوع ،ومدة خدمة طويلة. بالمقارنة مع مبادلات الحرارة التقليدية ، فإنها تحقق معامل نقل الحرارة الأعلى مع احتلال مساحة أقل. بالإضافة إلى ذلك ، يمكن أن تحقق معدلات استرداد الحرارة التي تتجاوز 90٪.
التصميم المميز لمبادلات الحرارة الصفيحة يعزز نقل الحرارة الفعال مع تقليل انخفاض الضغط إلى أدنى حد ممكن. الصفائح المموجة تسبب اضطرابات في تدفق السائل،تحسين قدرات نقل الحرارةونتيجة لذلك ، يتم تفضيل تبادلات الحرارة الصفيحة على نطاق واسع في جميع الصناعات لمختلف عمليات التدفئة والتبريد واسترداد الحرارة.
|
النموذج |
DLXU03/DLXM3 |
|
سمك الصفيحة |
0.5/0.6ملم |
|
حجم فتحة الصفيحة |
50ملم |
|
الحد الأقصى للإنتاج |
45 متر3/h |
|
أنبوب محول لقطر كبير |
DN50 |
|
ضغط العمل |
1.0/1.6MPa |
|
ضغط الاختبار |
1.3/2.1Mpa |
|
النموذج |
معدل التدفق القياسي القياسي م3/h |
الحد الأقصى لعدد القطع المجمعة ن |
حجم العقدة أ |
الحد الأقصى للطول L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
وفقًا للهيكل ، يمكن تصنيف مبادلات الحرارة الصفيحة إلى أربعة أنواع رئيسية:
مبادلات الحرارة الصفيحة المختومة، يشار إليها أيضًا باسم مبادلات الحرارة الصفيحة القابلة للإزالة ، وهي تتكون من ألواح معدنية قابلة للإزالة مغلقة بالضمادات.فهي مناسبة للتطبيقات مع انخفاض معدلات التدفق وتغيرات درجة الحرارة كبيرة.
مبادلات الحرارة الصفيحة المطاوعةوهي مصنوعة من ألواح معدنية مصفحة مباشرة مع بعضها البعض لإنشاء سطح نقل حرارة مغلق بإحكام. وهي مثالية للبيئات عالية الضغط ودرجة الحرارة العالية.
مبادلات الحرارة ذات الصفائح المداريةتستخدم زوج من الألواح المعدنية على شكل دوامة لإنشاء قنوات متعددة لفصل السوائل وتبادل الحرارة.
مبادلات الحرارة للصفائح والإطار، المعروف أيضًا باسم مبادلات حرارة القشرة العسل ، تتكون من لوحات معدنية ملفوفة مكدسة داخل إطار. يتدفق السائل عبر قنوات متناوبة بين الألواح ، مما يتيح نقل الحرارة بكفاءة.
| معيار المنتج لمبادل الحرارة الصفيح | |
| البند | مبادلة حرارة لوحة |
| العلامة التجارية | النصر |
| مواد الصفائح | التيتانيوم/النيكل/الستولي/الفولاذ المقاوم للصدأ 0.5mm 0.6mm 0.7mm 0.8mm 1mm |
| مادة الغسيل | NBR HNBR EPDM HEPDM VITON FKM السيليكون |
| مواد الإطار | الفولاذ الكربوني الملوّن |
| لون الإطار | أزرق أو لون مخصص |
| نوع الاتصال | شاشة أو خيط |
| معيار الجهاز | ANSI ASME BS BA JIS DIN GB ISO |
| المسمار الضيق | M24 M30 M39 |
| ضغط التصميم | أعلى 20Mpa، أدنى 10Mpa |
| ضغط العمل | عادي 12.5Mpa |
| الـ MOQ | مجموعة واحدة |
| الحزمة | علبة من الخشب المتعدد |
| الضمان | سنة واحدة |
| صناعة المعدات الأولية | يمكن أن تجعل استبدال |
|
مواد الصفائح |
السائل المناسب |
|
الفولاذ المقاوم للصدأ (SUS304، 316L الخ) |
المياه النقية، مياه الأنهار، المياه المالحة الصالحة للأكل، الزيت المعدني |
|
التيتانيوم، Ti-pd |
المياه المالحة، مياه البحر، مياه الملح |
|
SMO254 |
حمض الكبريتيك المخفف محلول المياه المالحة |
|
نـي |
درجة حرارة عالية، تركيز مرتفع من الصودا الخامية |
|
هاستيلو (C276، C22) |
حمض الكبريتيك المركز، حمض الهيدروكلوريك، حمض الفوسفور |
|
غسيل الجسم الرئيسي |
درجة حرارة التشغيل (°C) |
السائل المناسب |
|
الـ NBR |
-15 ~ +135 |
الماء، مياه البحر، الملح المعدني، المالح |
|
EPDM |
-25 ~ +180 |
الماء الساخن، البخار، الحمض، القاعدة |
|
F26 |
-25 ~ +230 |
حمض، قاعدة، سائل |
|
FTP |
0 ~ + 160 |
الحمض المركز، القاعدة، زيت درجة حرارة عالية، البخار |
يتم استخدام مبادلات الحرارة الصفيحة على نطاق واسع عبر مجموعة من الصناعات:
1الطاقة الشمسية: فهي ضرورية للاستفادة الفعالة من الطاقة الشمسية من خلال المجتمعات، وتسهيل نقل الحرارة بين السائل الشمسي وسائل العمل لتحقيق تحويل الطاقة الأمثل.
2الصناعة الكيميائية: فهي جزء لا يتجزأ من العمليات الكيميائية المختلفة، بما في ذلك استرداد الحرارة، وتبريد المنتج، ومراقبة درجة حرارة التفاعل، وضمان التشغيل الفعال للمفاعلات ووحدات التقطير.
3صناعة الصلب: المبادلات الحرارية للصفائح حاسمة لتبريد وتشحيم المعدات الحيوية مثل المطاحن والفرن العالي وخزانات التخفيف.وبالتالي الحفاظ على درجات الحرارة المثلى وتوسيع عمر المعدات.
4صناعة المعادن: يتم استخدامها في عمليات التدفئة والتبريد في تكرير الألومنيوم ، مما يضمن التحكم الدقيق في درجة الحرارة واستخدام الطاقة بكفاءة في جميع أنحاء الإنتاج.
5صناعة الآلات: تستخدم هذه المبادلات لتبريد سوائل التخفيف والزيوت في المعدات الصناعية ، مما يضمن أداء ثابت ويمدد عمر الآلة.
6صناعة الأغذية: المبادلات الحرارية للصفائح تلعب دوراً حيوياً في عمليات التعقيم والبسترة والتبريد في مصانع معالجة الأغذية، مما يضمن سلامة المنتج وجودته ومدة صلاحيته.
7صناعة النسيج: تساهم في عمليات استرداد الحرارة وتبريدها، وتحسين كفاءة استخدام الطاقة وتقليل التأثير البيئي من خلال إعادة تدوير الحرارة الفارغة.
8صناعة الورق: المبادلات الحرارية للصفائح ضرورية لتطبيقات التبريد واسترداد الحرارة في إنتاج الورق ، مما يضمن تشغيل فعال مع تقليل استهلاك الطاقة والبصمة البيئية إلى أدنى حد ممكن.
9تسخين المدن: يتم استخدامها لنقل الحرارة من مناطق حرارة محطات توليد الكهرباء إلى المباني السكنية والتجارية ، مما يوفر حلول تسخين فعالة ومستدامة للمجتمعات الحضرية.
10صناعة النفط والدهون: يتم استخدام مبادلات الحرارة الصفيحة للسيطرة الدقيقة على درجة الحرارة أثناء معالجة النفط ، بما في ذلك عمليات التكرير والتكسير والتغليف.
11صناعة الطاقة: فهي حاسمة لأنظمة التبريد في محطات توليد الكهرباء، بما في ذلك المكثفات، وتشحيم التوربينات، وتبريد المعدات المساعدة، وضمان التشغيل الفعال والموثوق به.
12التطبيقات البحرية: يتم استخدام مبادلات الحرارة الصفيحة لنظم التبريد في السفن البحرية ، مما يضمن أداء موثوق به وتشغيل فعال في البيئات البحرية.
13المياه البحرية: تساهم في تسخين مياه البحر في المزارع، وتوفير درجات حرارة مثالية لزراعة الأسماك والمحار، وبالتالي تحسين كفاءة الإنتاج بشكل عام.
14الصناعات الأخرى: يجد مبادلات الحرارة الصفيحة استخدامًا واسعًا في التطبيقات الصيدلانية والنفطية والسيراميكية والزجاجية والاسمنتية والجيوثيرمالية ، مما يعزز نقل الحرارة بكفاءة ، وتحسين العمليات ،واستدامة البيئة.
