وصف المنتج

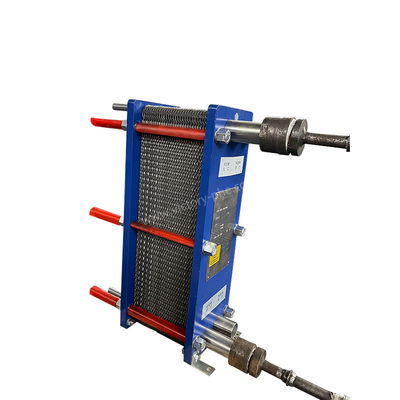

محول حرارة صفاء المياه من الفولاذ المقاوم للصدأ للتبريد الصناعي
مبادلات الحرارة الصفيحة
يتكون مبادل الحرارة الصفيح من سلسلة من الألواح المعدنية المرتبة معًا ، كل منها يحتوي على تلوينات محددة. تشكل هذه الألواح قنوات مستطيلة ضيقة ،تسهيل تبادل الحرارة الفعال بين السوائلخاصة في تطبيقات السائل إلى السائل والسائل إلى البخار.
يقدم مبادلات الحرارة الصفيحة العديد من المزايا ، بما في ذلك كفاءة استثنائية في نقل الحرارة ، والحد الأدنى من الخسائر الحرارية ، والتصميم المدمج والخفيف الوزن ، والبصمة الصغيرة ، والتنوع ،ومدة خدمة طويلةبالمقارنة مع المبادلات الحرارية التقليدية، فإنها تحقق معامل نقل حرارة أعلى مع احتلال مساحة أقل. بالإضافة إلى ذلك، فإنها يمكن أن تصل إلى معدلات استرداد الحرارة التي تتجاوز 90٪.
التصميم الفريد لمبادلات الحرارة الصفيحة يعزز نقل الحرارة بكفاءة مع تقليل انخفاض الضغط إلى الحد الأدنى. الصفائح المموجة تسبب اضطرابات في تدفق السائل ، مما يعزز قدرات نقل الحرارة.ونتيجة لذلك ، يتم اختيار مبادلات الحرارة الصفيحة على نطاق واسع في جميع الصناعات لعمليات التدفئة والتبريد واسترداد الحرارة المختلفة.
|
النموذج |
DLXU03/DLXM3 |
|
سمك الصفيحة |
0.5/0.6ملم |
|
حجم فتحة الصفيحة |
50ملم |
|
الحد الأقصى للإنتاج |
45 متر3/h |
|
أنبوب محول لقطر كبير |
DN50 |
|
ضغط العمل |
1.0/1.6MPa |
|
ضغط الاختبار |
1.3/2.1Mpa |
|
النموذج |
معدل التدفق القياسي القياسي م3/h |
الحد الأقصى لعدد القطع المجمعة ن |
حجم العقدة أ |
الحد الأقصى للطول L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
وفقًا للهيكل ، يمكن تصنيف مبادلات الحرارة الصفيحة إلى أربعة أنواع رئيسية:
مبادلات الحرارة الصفيحة المختومة، والتي تسمى أيضًا بمبادلات الحرارة الصفيحة القابلة للفصل ، تتكون من ألواح معدنية مغلقة بالضمادات ، وهي مناسبة للتطبيقات ذات معدلات تدفق أقل وتغيرات درجة الحرارة الكبيرة.
مبادلات الحرارة الصفيحة المطاوعةيتم تصنيعها عن طريق لحام الألواح المعدنية مباشرة مع بعضها البعض، وتشكيل سطح نقل الحرارة مغلق بشكل جيد، مثالية لبيئات عالية الضغط ودرجة الحرارة العالية.
مبادلات الحرارة ذات الصفائح المداريةاستخدام زوج من الألواح المعدنية ذات الشكل الدوائر لإنشاء قنوات متعددة لفصل السوائل وتبادل الحرارة.
مبادلات الحرارة للصفائح والإطار، المعروف أيضًا باسم مبادلات حرارة القشرة العسل ، تتكون من لوحات معدنية ملفوفة مكدسة داخل إطار. يتدفق السائل عبر قنوات متناوبة بين الألواح ، مما يتيح نقل الحرارة بكفاءة.
| معيار المنتج لمبادل الحرارة الصفيح | |
| البند | مبادلة حرارة لوحة |
| العلامة التجارية | النصر |
| مواد الصفائح | التيتانيوم/النيكل/الستولي/الفولاذ المقاوم للصدأ 0.5mm 0.6mm 0.7mm 0.8mm 1mm |
| مادة الغسيل | NBR HNBR EPDM HEPDM VITON FKM السيليكون |
| مواد الإطار | الفولاذ الكربوني الملوّن |
| لون الإطار | أزرق أو لون مخصص |
| نوع الاتصال | شاشة أو خيط |
| معيار الجهاز | ANSI ASME BS BA JIS DIN GB ISO |
| المسمار الضيق | M24 M30 M39 |
| ضغط التصميم | أعلى 20Mpa، أدنى 10Mpa |
| ضغط العمل | عادي 12.5Mpa |
| الـ MOQ | مجموعة واحدة |
| الحزمة | علبة من الخشب المتعدد |
| الضمان | سنة واحدة |
| صناعة المعدات الأولية | يمكن أن تجعل استبدال |
|
مواد الصفائح |
السائل المناسب |
|
الفولاذ المقاوم للصدأ (SUS304، 316L الخ) |
المياه النقية، مياه الأنهار، المياه المالحة الصالحة للأكل، الزيت المعدني |
|
التيتانيوم، Ti-pd |
المياه المالحة، مياه البحر، مياه الملح |
|
SMO254 |
حمض الكبريتيك المخفف محلول المياه المالحة |
|
نـي |
درجة حرارة عالية، تركيز مرتفع من الصودا الخامية |
|
هاستيلو (C276، C22) |
حمض الكبريتيك المركز، حمض الهيدروكلوريك، حمض الفوسفور |
|
غسيل الجسم الرئيسي |
درجة حرارة التشغيل (°C) |
السائل المناسب |
|
الـ NBR |
-15 ~ +135 |
الماء، مياه البحر، الملح المعدني، المالح |
|
EPDM |
-25 ~ +180 |
الماء الساخن، البخار، الحمض، القاعدة |
|
F26 |
-25 ~ +230 |
حمض، قاعدة، سائل |
|
FTP |
0 ~ + 160 |
الحمض المركز، القاعدة، زيت درجة حرارة عالية، البخار |
يتم استخدام مبادلات الحرارة الصفيحة على نطاق واسع عبر مجموعة من الصناعات:
1الطاقة الشمسية:مبادلات الحرارة الصفيحة لا غنى عنها لاستغلال الطاقة الشمسية بكفاءة من خلال المجتمعات. فهي تسهل نقل الحرارة بين السائل الشمسي والسائل العامل ، مما يحسن تحويل الطاقة.
2الصناعة الكيميائية:في القطاع الكيميائي ، تعد مبادلات الحرارة الصفيحة جزءًا لا يتجزأ من العديد من العمليات مثل استرداد الحرارة وتبريد المنتج والتحكم في درجة حرارة التفاعل.يضمنون أن المفاعلات ووحدات التقطير تعمل بكفاءة.
3صناعة الصلب:المبادلات الحرارية للصفائح حاسمة في صناعة الصلب لتبريد وتشحيم المعدات مثل المطاحن والفرن العالي وخزانات التخفيف.يساعدون في الحفاظ على درجات الحرارة المثلى ويمددون عمر المعدات.
4صناعة المعادن:يتم استخدام مبادلات الحرارة الصفيحة في عمليات التسخين والتبريد في تكرير الألومنيوم ، مما يضمن التحكم الدقيق في درجة الحرارة والاستخدام الفعال للطاقة أثناء الإنتاج.
5صناعة الآلات:في المعدات الصناعية ، تلعب مبادلات الحرارة الصفيحة دورًا حاسمًا في تبريد سوائل التخفيف ومواد التشحيم ، مما يضمن أداءً ثابتًا ويمدد عمر الآلة.
6صناعة الغذاء:المبادلات الحرارية للصفائح حيوية في مصانع معالجة الأغذية لعمليات التعقيم والبسترة والتبريد. إنها تضمن سلامة المنتج وجودته وتطويل مدة صلاحيته.
7صناعة النسيج:المساهمة في عمليات استرداد الحرارة وتبريدها، ومبادلات الحرارة الصفيحة تحسين كفاءة استخدام الطاقة وتقليل التأثير البيئي من خلال إعادة تدوير الحرارة النفايات في تصنيع المنسوجات.
8صناعة الورق:من الضروري لتطبيقات التبريد واسترداد الحرارة في إنتاج الورق، ومبادلات الحرارة الصفيحة تمكن من التشغيل بكفاءة مع تقليل استهلاك الطاقة والبصمة البيئية.
9تسخين المدن:يتم استخدام مبادلات الحرارة الصفيحة لنقل الحرارة من مناطق حرارة محطات توليد الكهرباء إلى المباني السكنية والتجارية ، مما يوفر حلول تسخين فعالة ومستدامة للمجتمعات الحضرية.
10صناعة النفط والدهون:المبادلات الحرارية للصفائح تلعب دورًا حاسمًا في التحكم الدقيق في درجة الحرارة أثناء معالجة النفط ، بما في ذلك عمليات التكرير والتكسير والتغليف.
11صناعة الطاقة:من المهم أنظمة التبريد في محطات توليد الكهرباء، ومبادلات الحرارة الصفيحة ضمان التشغيل الفعال والموثوق به للمكونات مثل المكثفات، وتشحيم التوربين، وتبريد المعدات المساعدة.
12التطبيقات البحرية:يتم استخدام مبادلات الحرارة الصفيحة في أنظمة التبريد في السفن البحرية ، مما يضمن أداءً موثوقًا وتشغيلًا فعالًا في البيئات البحرية.
13المياه البحرية:يساهم مبادلات الحرارة الصفيحة في تسخين مياه البحر في المزارع، مما يوفر درجات حرارة مثالية لزراعة الأسماك والمحار، وبالتالي تحسين كفاءة الإنتاج بشكل عام.
14الصناعات الأخرى:المبادلات الحرارية الصفيحة لها استخدام واسع النطاق في الصيدلة والنفط والسيراميك والزجاج والاسمنت والتطبيقات الحرارية الأرضية ، مما يسهل نقل الحرارة بكفاءة ، وتحسين العملية ،واستدامة البيئة.
